Betriebsanleitung ECL Comfort 210/296/310, Application A214/A314
Die erweiterte Heizanwendung A314.6 ist äußerst flexibel. Das
Grundkonzept ist nachfolgend beschrieben.
Beheizung/Kühlung mit Raumtemperatur- und
Luftdruckregelung
Mithilfe des Reglers ECL Comfort können Sie die Heiztemperatur
an Ihre persönlichen Bedürfnisse anpassen. Der
Luftkanaltemperaturfühler S3 ist der wichtigste Fühler.
Die gewünschte Temperatur an S3 wird im Regler ECL Comfort als
„gewünschte Eingangstemperatur" eingestellt.
Der durch M2 geregelte Wärmerückgewinnungskreis wird als
Hauptkreis aufgefasst, während der (durch M1 geregelte) Heizkreis
und der (durch M3 geregelte) Kühlkreis die nachgeschalteten
Kreise sind.
Das Motorregelventil M1 (Regelung der Heiztemperatur) wird
schrittweise geöffnet, wenn die Luftkanaltemperatur unter die
gewünschte Eingangstemperatur sinkt (und umgekehrt).
Bei der Kühlung regelt das Motorregelventil M3 die Kühltemperatur.
Raumtemperatur:
Weicht die Raumtemperatur (S4 oder ECA 30) von der gewünschten
Raumtemperatur ab, kann die gewünschte Temperatur an S3
entsprechend angepasst werden.
Bei einer zu niedrigen Luftkanaltemperatur an S4 wird der Heizkreis
(M1) aktiviert, während bei einer zu hohen Luftkanaltemperatur
der Kühlkreis (M3) aktiviert wird. Eine „tote Zone" (= Gradanzahl)
kann eingestellt werden, um instabile Schwankungen zwischen
Heiz- und Kühlbetrieb zu vermeiden.
Mithilfe eines Wochenprogramms (mit bis zu drei
„Komfort"-Perioden am Tag) kann der Heiz-/Kühlkreis in die
Betriebsart „Komfort" oder „Sparen" geschaltet werden (d. h.
jeweils zwei unterschiedliche Temperaturwerte können für
die gewünschte Eingangstemperatur und für die gewünschte
Raumtemperatur festgelegt werden).
Der Lüfter (F1) wird entsprechend dem Programm und
Wärmebedarf ein-/ausgeschaltet. Die Drosselklappe (P2) wird
entsprechend dem Wochenprogramm ein-/ausgeschaltet. Die
Umwälzpumpe (X3) wird entsprechend dem Wärmebedarf
ein-/ausgeschaltet.
Luftdruckregelung:
Die Lüfter V2 und V3 werden jeweils in Bezug auf den gewünschten
Druck (in Pascal) an S11 und S12 drehzahlgeregelt. Die Signale an
S11 und S12 werden als 0–10-Volt-Signal gemessen und im Regler
ECL Comfort 310 in Pascal umgewandelt.
Wärmerückgewinnung:
Um die Wärme des Ausgangsluftkanals zu nutzen, können ein
Rotationswärmeübertrager, ein Querstromwärmeübertrager
oder eine Flüssigkeitsbatterie über M2 geregelt werden.
Die Wärmerückgewinnung kann abhängig von der
Außentemperatur S1, der Eingangsluftkanaltemperatur S13 und
der Ausgangsluftkanaltemperatur S14 (in Prozent) angegeben
werden.
Nachtkühlung:
Während des Sparbetriebs kann eine passive Kühlung umgesetzt
werden. Dazu sind vor allem folgende Bedingungen erforderlich:
• die Raumtemperatur ist höher als die gewünschte
Raumtemperatur
• die Außentemperatur ist niedriger als die Raumtemperatur
• Programm 3 ist im Komfortbetrieb
18 | © Danfoss | 2017.03

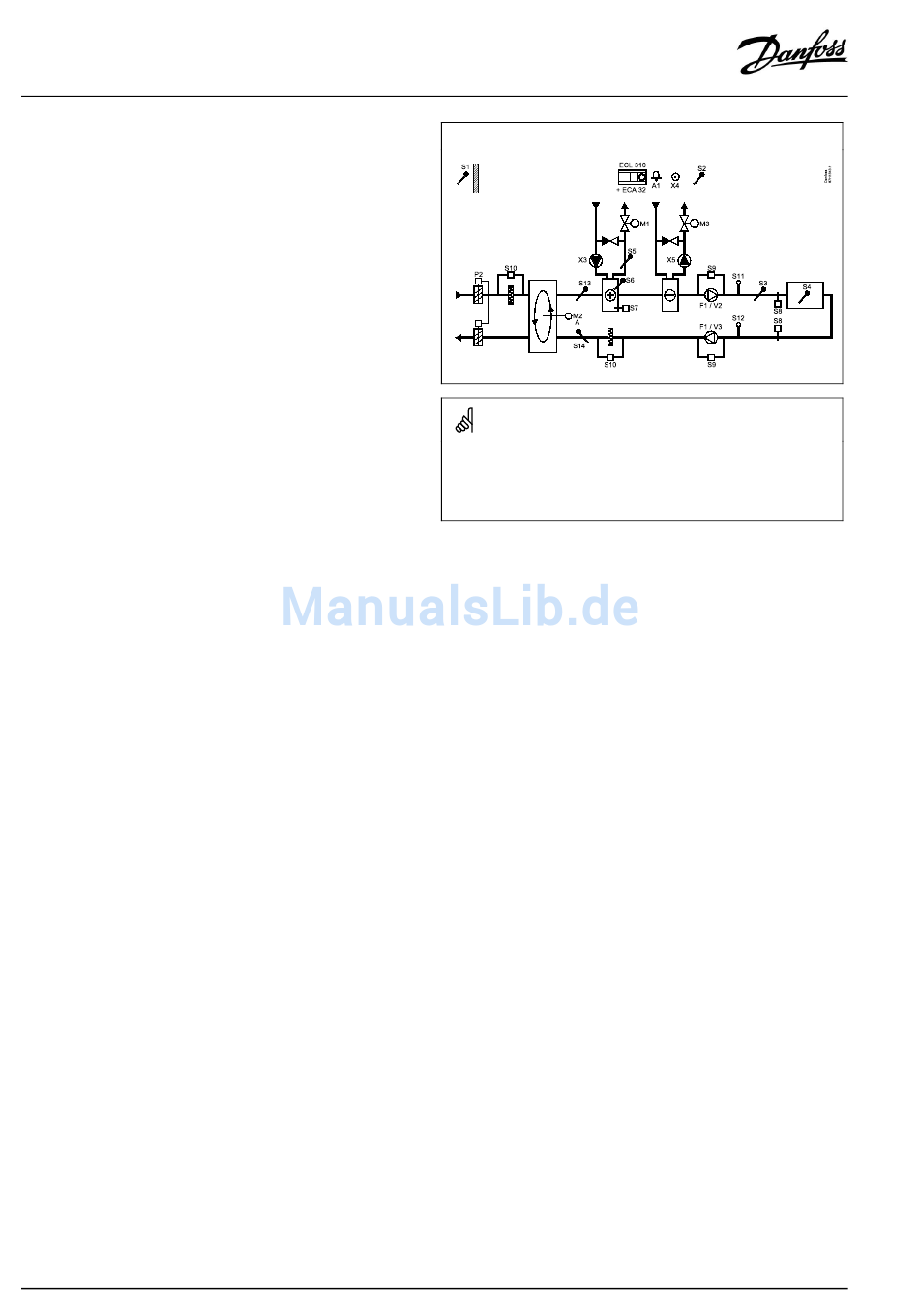

Typische A314.6-Anwendung:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein Heizsystem erforderlichen Bauteile dargestellt
sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310 Elektronischer Regler ECL Comfort 310
ECA 32 Eingebautes Erweiterungsmodul
S1 Außentemperaturfühler
S2 (Optionaler) Temperaturausgleichsfühler
S3 Luftkanaltemperaturfühler
S4 Raumtemperaturfühler*
S5 (Optionaler) Rücklauftemperaturfühler
S6 (Optionaler) Frosttemperaturfühler
S7 (Optionaler) Frostthermostat
S8 (Optionaler) Brandthermostat
S9 Lüfter-Anzeige
S10 Filter-Anzeige
S11 Eingangsdruckfühler
S12 Ausgangsdruckdruckfühler
S13 Eingangsluftkanaltemperaturfühler
S14 Ausgangsluftkanaltemperaturfühler
F1 Lüfter (ON/OFF)
P2 Drosselklappe (ON/OFF)
X3 Umwälzpumpe, Beheizung (ON/OFF)
X4 Programm 3
X5 Umwälzpumpe, Kühlung (ON/OFF)
P7 Wärmerückgewinnungskreispumpe, ON/OFF (nicht
abgebildet)
M1 Motorregelventil, Beheizung (3-Punkt-Regelung)
M2 Rotationswärmeübertrager (geregelt über 0–10 Volt)
M3 Motorregelventil, Kühlung (3-Punkt-Regelung)
V2 Lüfterdrehzahl (geregelt über 0–10 Volt)
V3 Lüfterdrehzahl (geregelt über 0–10 Volt)
A1 Alarm
* Alternativ: ECA 30
