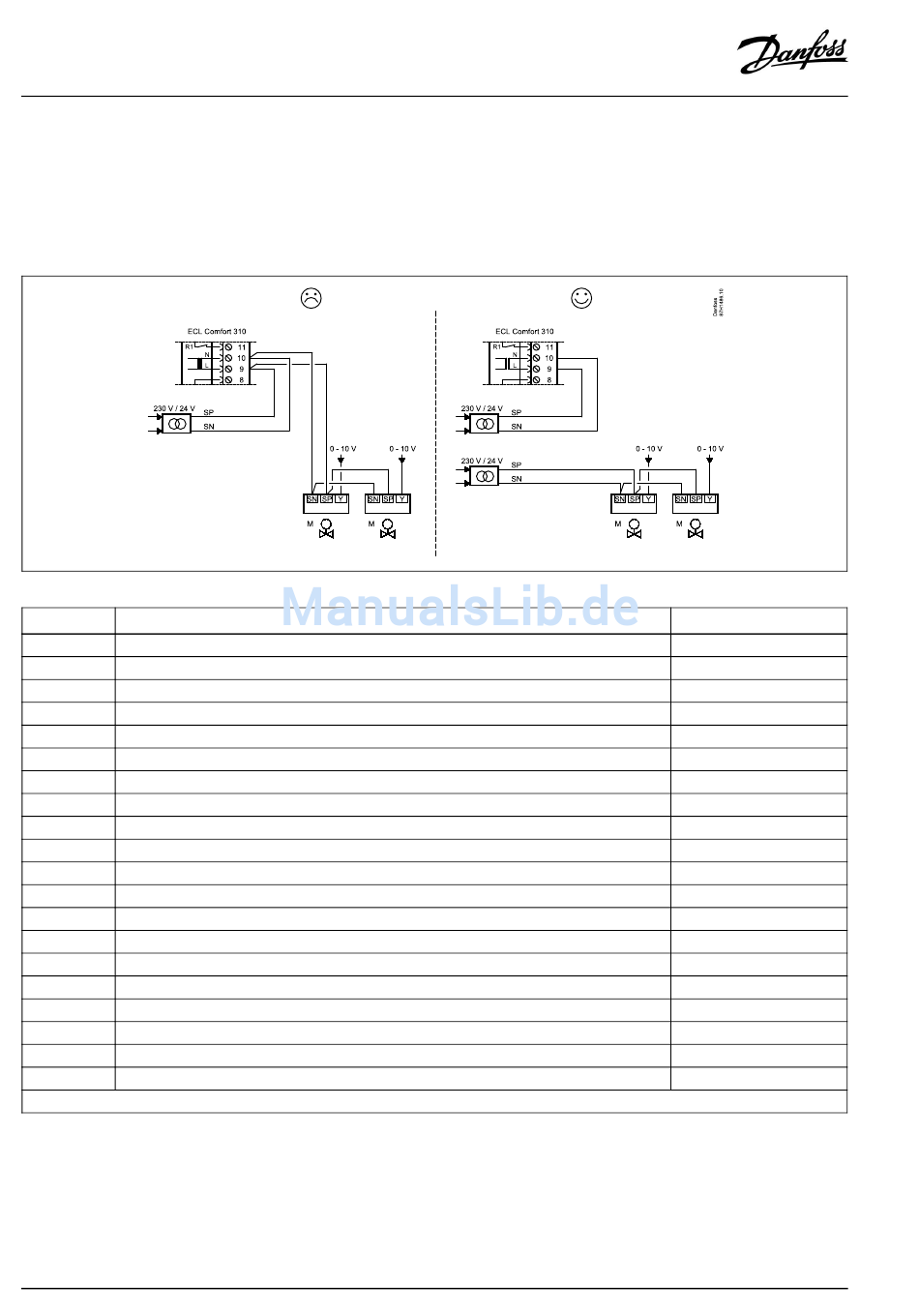

Betriebsanleitung ECL Comfort 210/296/310, Application A214/A314
2.5.3 Elektrische Anschlüsse, 24 VAC, Spannungsversorgung, Pumpen, Drosselklappen, Motorregelventile usw.
Anschlüsse, allgemein:
Für applikationsspezifische Anschlüsse siehe auch die A214-Montageanleitung (liegt dem Applikationsschlüssel bei).
Verwenden Sie für den Regler ECL Comfort 310 und die Motorregelventil-/Motordrosselklappenregelung keinen gemeinsamen
Transformator, sondern einzelne.
Klemmen
ECA 310
19
18
17
16
15
14
13
12
11
10
24 VAC (SN)
9 24 VAC (SP)
8
7
6
5
4
3
2
1
* 4 A für die ohmsche Last, 2 A für die induktive Last
Werkseitig eingesetzte Brücken im Sockel:
zwischen 5 und 8, 9 und 14, L (SP) und 5, L (SP) und 9, N (SN) und 10
66 | © Danfoss | 2017.03
Max. Belastung
4 (2) A/24 VAC *
4 (2) A/24 VAC *
4 (2) A/24 VAC *
4 (2) A/24 VAC *
4 (2) A/24 VAC *
4 (2) A/24 VAC *
1 A/24 VAC
1 A/24 VAC
1 A/24 VAC
1 A/24 VAC
1 A/24 VAC
1 A/24 VAC
VI.GU.A3.03
