Betriebsanleitung ECL Comfort 210/296/310, Application A214/A314

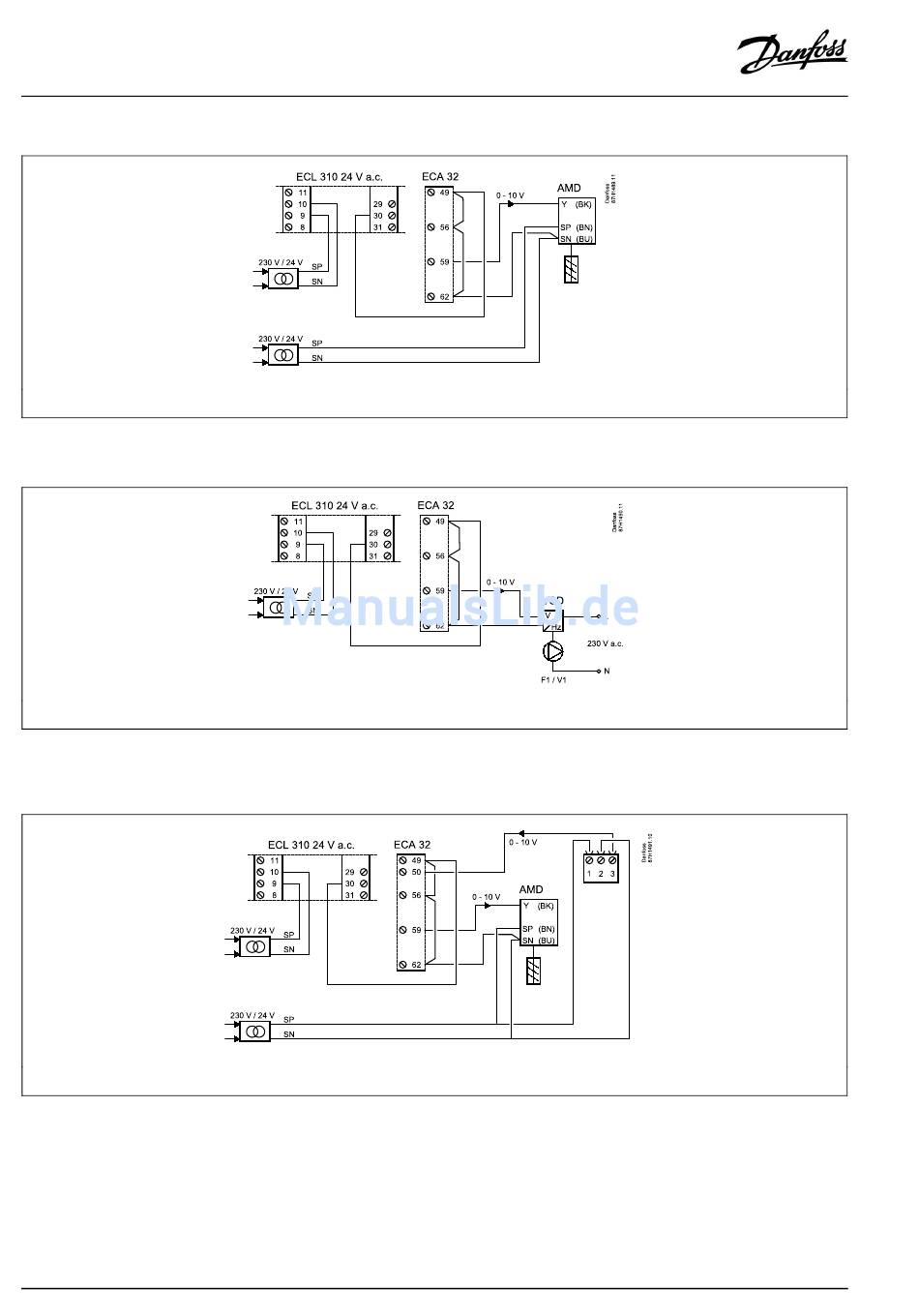

Das Beispiel zeigt einzelne Transformatoren für die Versorgung des Reglers ECL 310 und der Ausgangsanschlüsse:
AMD = Danfoss-Drosselklappenstellantrieb
Das Beispiel zeigt die Versorgung für den Regler ECL 310 und die Ausgangsanschlüsse:
VSD = Frequenzumrichter
Das Beispiel zeigt die Versorgung für den Regler ECL 310, 24 VAC.
Einzelne Transformatoren für die Versorgung des Senders (für den Eingang) und der Ausgangsanschlüsse:
AMD = Danfoss-Drosselklappenstellantrieb
70 | © Danfoss | 2017.03
VI.GU.A3.03
