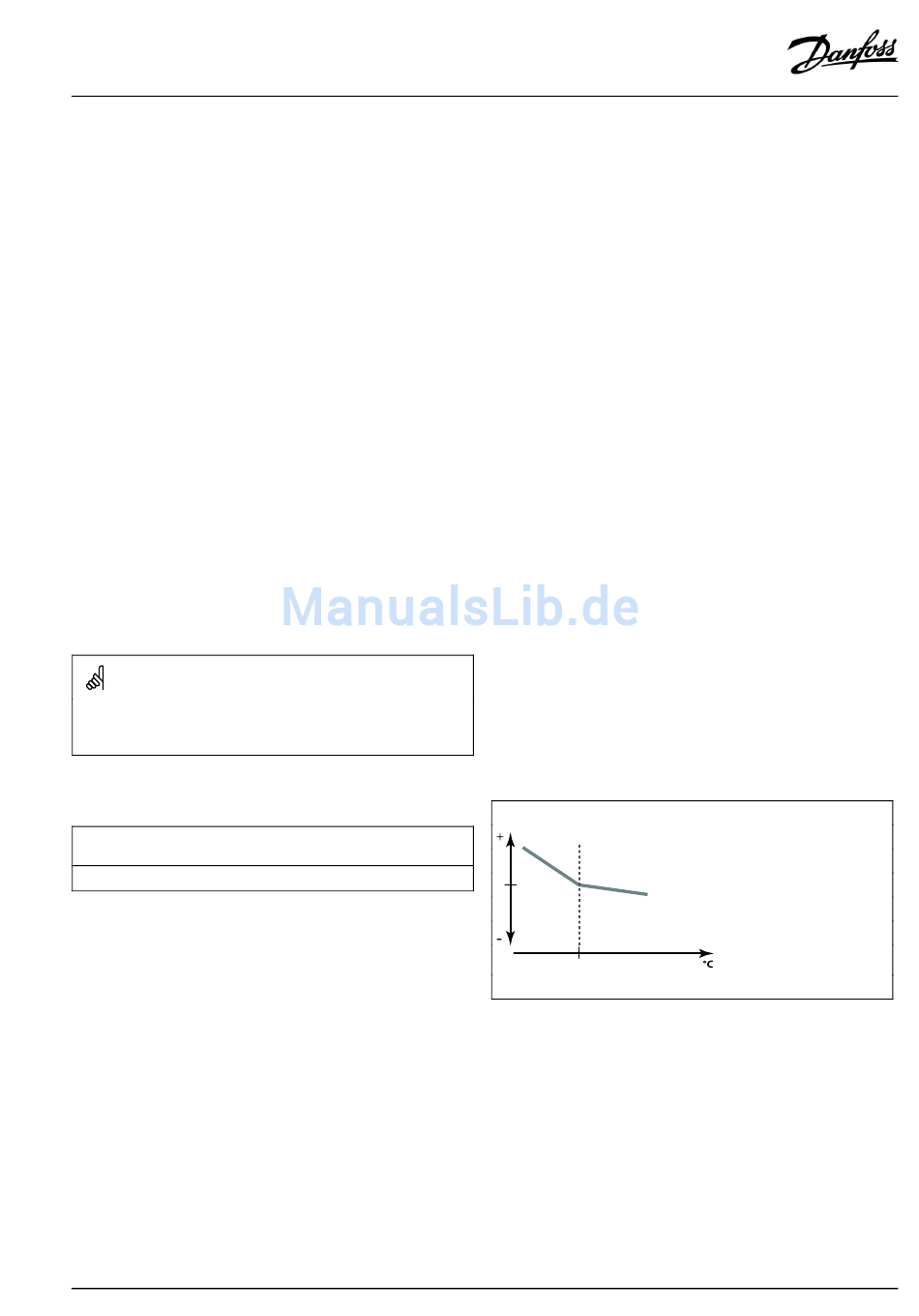

Betriebsanleitung ECL Comfort 210/296/310, Application A214/A314

5.6 Kompensation 1

Ein Begrenzungswert für den Temperaturausgleich ermöglicht die
Veränderung der gewünschten Vorlauf-/ Luftkanaltemperatur.
Der Einfluss des Temperaturausgleichs kann zu einer Erhöhung oder
einer Senkung der gewünschten Vorlauf-/Luftkanaltemperatur
führen. Oftmals handelt es sich beim Temperaturausgleich um die
Außentemperatur, in Frage käme aber auch die Raumtemperatur.
Diese Applikation enthält zwei Begrenzungswerte für den
Temperaturausgleich:
Kompensation 1 und Kompensation 2
In den Parameterbeschreibungen wird „Sx" für den
Temperaturausgleich verwendet.
A214.1–A214.6 und A314.1–A314.3:
Die gewünschte Vorlauf-/Luftkanaltemperatur kann durch einen
Temperaturausgleich beeinflusst werden, der über S1 oder S2
gemessen wird. Die Wahl zwischen S1 und S2 erfolgt über den
Parameter „Wähle Komp. T".
A314.4–A314.7 und A314.9:
Die gewünschte Vorlauf-/Luftkanaltemperatur kann durch einen
Temperaturausgleich beeinflusst werden, der über einen der
Temperaturfühler S1 bis S16 gemessen wird.
Die Auswahl des Temperaturausgleichsfühlers erfolgt über den
Parameter „Wähle Komp. T" .
Bei Parametern mit einer ID-Nr. wie „1x607" handelt es sich um
universelle Parameter.
x steht für Schaltkreis/Parametergruppe
MENU > Einstellungen > Kompensation 1
Begrenzungswert (Temperaturausgleich, 1.
Einstellpunkt)
Stellen Sie den Begrenzungspunkt 1 für den Temperaturausgleich ein.
Siehe Anlage „Übersicht Parameter-ID"
Wenn der von Sx gemessene Temperaturausgleich den Sollwert
über- oder unterschreitet, passt der Regler die gewünschte
Vorlauf-/Luftkanaltemperatur automatisch an. Die Einstellung des
Einflusses erfolgt unter „Max. Einfluss" und „Min. Einfluss".
VI.GU.A3.03
Einfluss
1x060
Kompensation 1
Temp. Sx
© Danfoss | 2017.03 | 129
