Die erweiterte Heizanwendung A314.7 ist äußerst flexibel. Das
Grundkonzept ist nachfolgend beschrieben.
Beheizung/Kühlung mit Raumtemperatur- und
Luftqualitätsregelung
Mithilfe des Reglers ECL Comfort können Sie die Heiztemperatur
an Ihre persönlichen Bedürfnisse anpassen. Der
Luftkanaltemperaturfühler S3 ist der wichtigste Fühler.
Die gewünschte Temperatur an S3 wird im Regler ECL Comfort als
„gewünschte Eingangstemperatur" eingestellt.
Der durch M2 geregelte Wärmerückgewinnungskreis wird als
Hauptkreis aufgefasst, während der (durch M1 geregelte) Heizkreis
und der (durch M3 geregelte) Kühlkreis die nachgeschalteten
Kreise sind.
Das Motorregelventil M1 (Regelung der Heiztemperatur) wird
schrittweise geöffnet, wenn die Temperatur an S3 unter die
gewünschte Temperatur an S3 sinkt (und umgekehrt).
Bei der Kühlung regelt das Motorregelventil M3 die Kühltemperatur.
Raumtemperatur:
Weicht die Raumtemperatur (S4 oder ECA 30) von der gewünschten
Raumtemperatur ab, kann die gewünschte Temperatur an S3
entsprechend angepasst werden.
Bei einer zu niedrigen Luftkanaltemperatur an S4 wird der Heizkreis
(M1) aktiviert, während bei einer zu hohen Luftkanaltemperatur
der Kühlkreis (M3) aktiviert wird. Eine „tote Zone" (= Gradanzahl)
kann eingestellt werden, um instabile Schwankungen zwischen
Heiz- und Kühlbetrieb zu vermeiden.
Mithilfe eines Wochenprogramms (mit bis zu drei
„Komfort"-Perioden am Tag) kann der Heizkreis in die Betriebsart
„Komfort" oder „Sparen" geschaltet werden (d. h. jeweils zwei
unterschiedliche Temperaturwerte können für die gewünschte
Eingangstemperatur und für die gewünschte Raumtemperatur
festgelegt werden).
Der Lüfter (F1) wird entsprechend dem Programm und
Wärmebedarf ein-/ausgeschaltet. Die Drosselklappe (P2) wird
entsprechend dem Wochenprogramm ein-/ausgeschaltet. Die
Umwälzpumpe (X3) wird entsprechend dem Wärmebedarf
ein-/ausgeschaltet.
Luftqualitätsregelung (CO , gemessen in ppm):
2
Die Lüfter V2 und V3 laufen mit höherer Drehzahl, wenn der
ppm-Wert (0–10-Volt-Signal, gemessen von S11) einen wählbaren
Begrenzungswert überschreitet. Das Drehzahlverhältnis zwischen
V2 und V3 kann eingestellt werden. Alternativ kann das Signal an
S11 ein RF-Signal darstellen (relative Luftfeuchtigkeit).
Wärmerückgewinnung:
Um die Wärme des Ausgangsluftkanals zu nutzen, können ein
Rotationswärmeübertrager, ein Querstromwärmeübertrager
oder eine Flüssigkeitsbatterie über M2 geregelt werden.
Die Wärmerückgewinnung kann abhängig von der
Außentemperatur S1, der Eingangsluftkanaltemperatur S13 und
der Ausgangsluftkanaltemperatur S14 (in Prozent) angegeben
werden.
Nachtkühlung:
Während des Sparbetriebs kann eine passive Kühlung umgesetzt
werden. Dazu sind vor allem folgende Bedingungen erforderlich:
• die Raumtemperatur ist höher als die gewünschte
Raumtemperatur
• die Außentemperatur ist niedriger als die Raumtemperatur
• Programm 3 ist im Komfortbetrieb
20 | © Danfoss | 2017.03

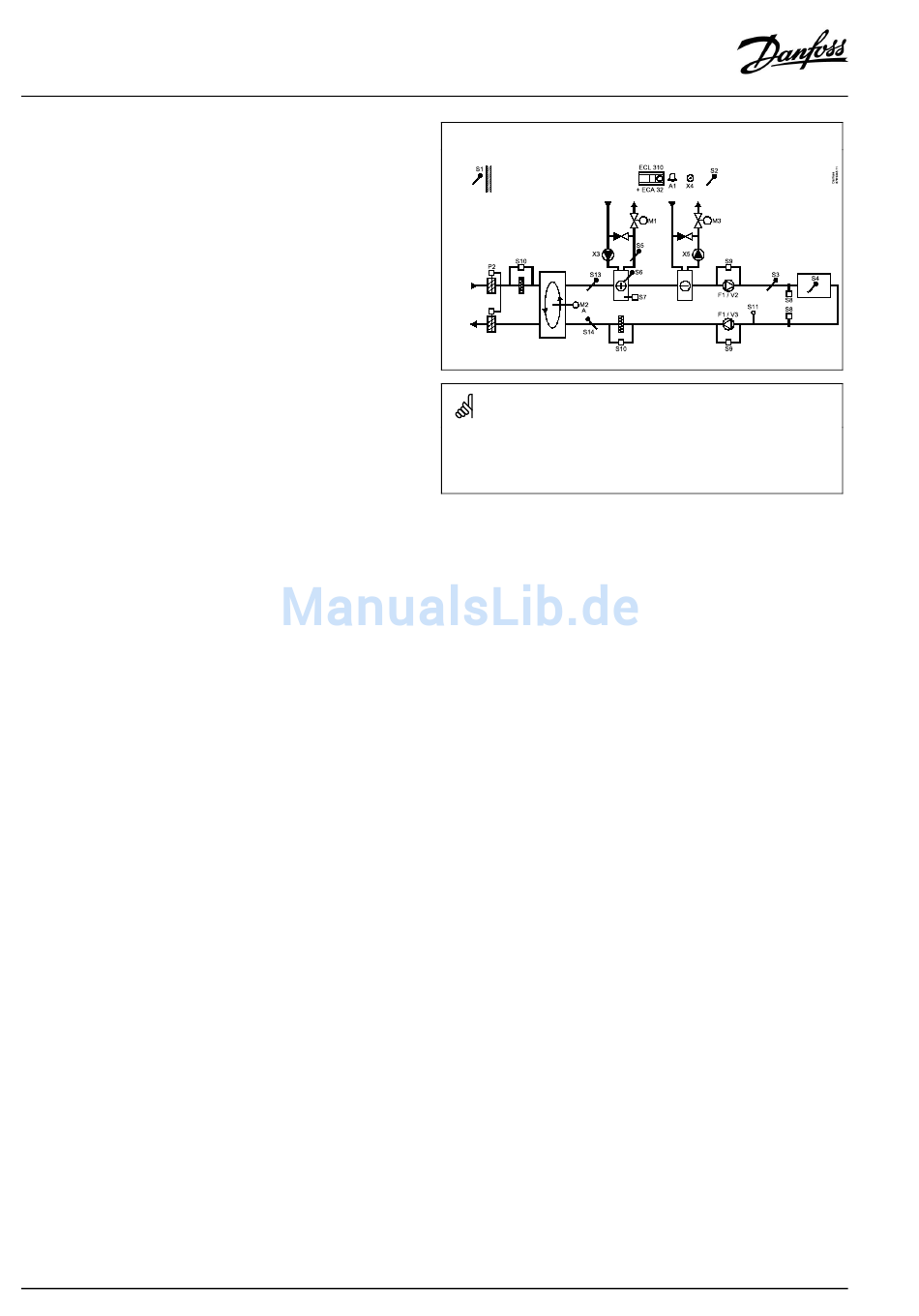

Typische A314.7-Anwendung:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein Heizsystem erforderlichen Bauteile dargestellt
sind.
Bauteilliste:
ECL 310 Elektronischer Regler ECL Comfort 310
ECA 32 Eingebautes Erweiterungsmodul
S1 Außentemperaturfühler
S2 (Optionaler) Temperaturausgleichsfühler
S3 Luftkanaltemperaturfühler
S4 Raumtemperaturfühler*
S5 (Optionaler) Rücklauftemperaturfühler
S6 (Optionaler) Frosttemperaturfühler
S7 (Optionaler) Frostthermostat
S8 (Optionaler) Brandthermostat
S9 Lüfter-Anzeige
S10 Filter-Anzeige
S11 Luftqualitätssignal (CO
relative Luftfeuchtigkeit
S13 Eingangsluftkanaltemperaturfühler
S14 Ausgangsluftkanaltemperaturfühler
F1 Lüfter (ON/OFF)
P2 Drosselklappe (ON/OFF)
X3 Umwälzpumpe, Beheizung (ON/OFF)
X4 Programm 3
X5 Umwälzpumpe, Kühlung (ON/OFF)
P7 Wärmerückgewinnungskreispumpe, ON/OFF (nicht
abgebildet)
M1 Motorregelventil, Beheizung (3-Punkt-Regelung)
M2 Rotationswärmeübertrager (geregelt über 0–10 Volt)
M3 Motorregelventil, Kühlung (3-Punkt-Regelung)
V2 Lüfterdrehzahl (geregelt über 0–10 Volt)
V3 Lüfterdrehzahl (geregelt über 0–10 Volt)
A1 Alarm
* Alternativ: ECA 30
, in ppm). Alternativ: Signal für
2
