Betriebsanleitung ECL Comfort 210/296/310, Application A214/A314

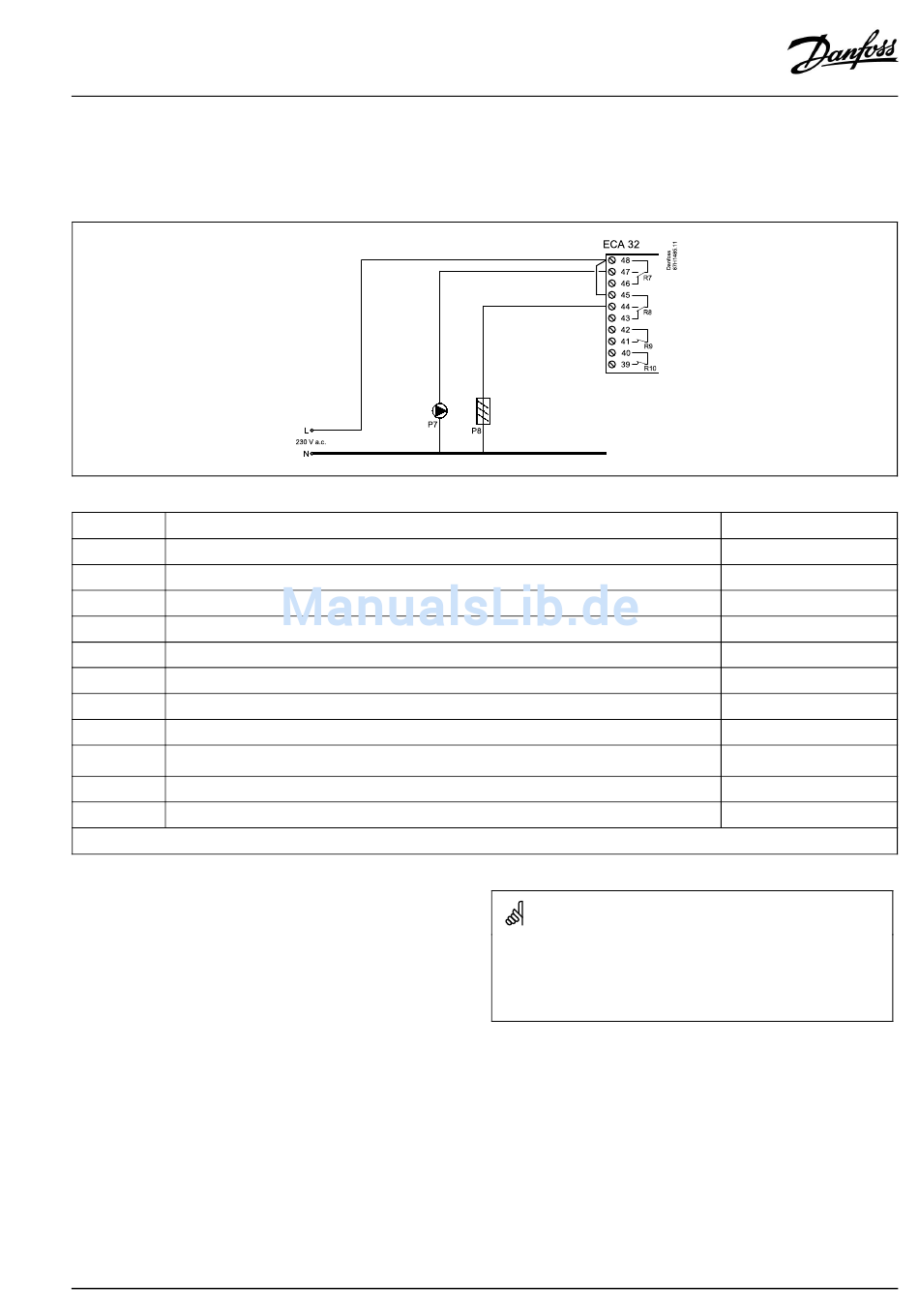

Elektrische Anschlüsse, ECA 32
Anschlüsse, allgemein:
Für applikationsspezifische Anschlüsse siehe auch die A214-Montageanleitung (liegt dem Applikationsschlüssel bei).
Klemmen
ECA 32
48
47
46
45
44
43
42
41
40
39
* 4 A für die ohmsche Last, 2 A für die induktive Last
VI.GU.A3.03
Leiterquerschnitt: 0.5 - 1.5 mm²
Durch einen Falschanschluss können die TRIAC-Ausgänge am ECL 210
oder ECL 310 beschädigt werden.
An alle Schraubklemmen dürfen nur maximal 2 Leiter mit einem
Querschnitt von 1.5 mm² angeschlossen werden.
Max. Belastung
4 (2) A/230 VAC *
4 (2) A/230 VAC *
4 (2) A/230 VAC *
4 (2) A/230 VAC *
4 (2) A/230 VAC *
4 (2) A/230 VAC *
