RTM ABIx EasyTeach

4 Multifunktionsflansch montieren

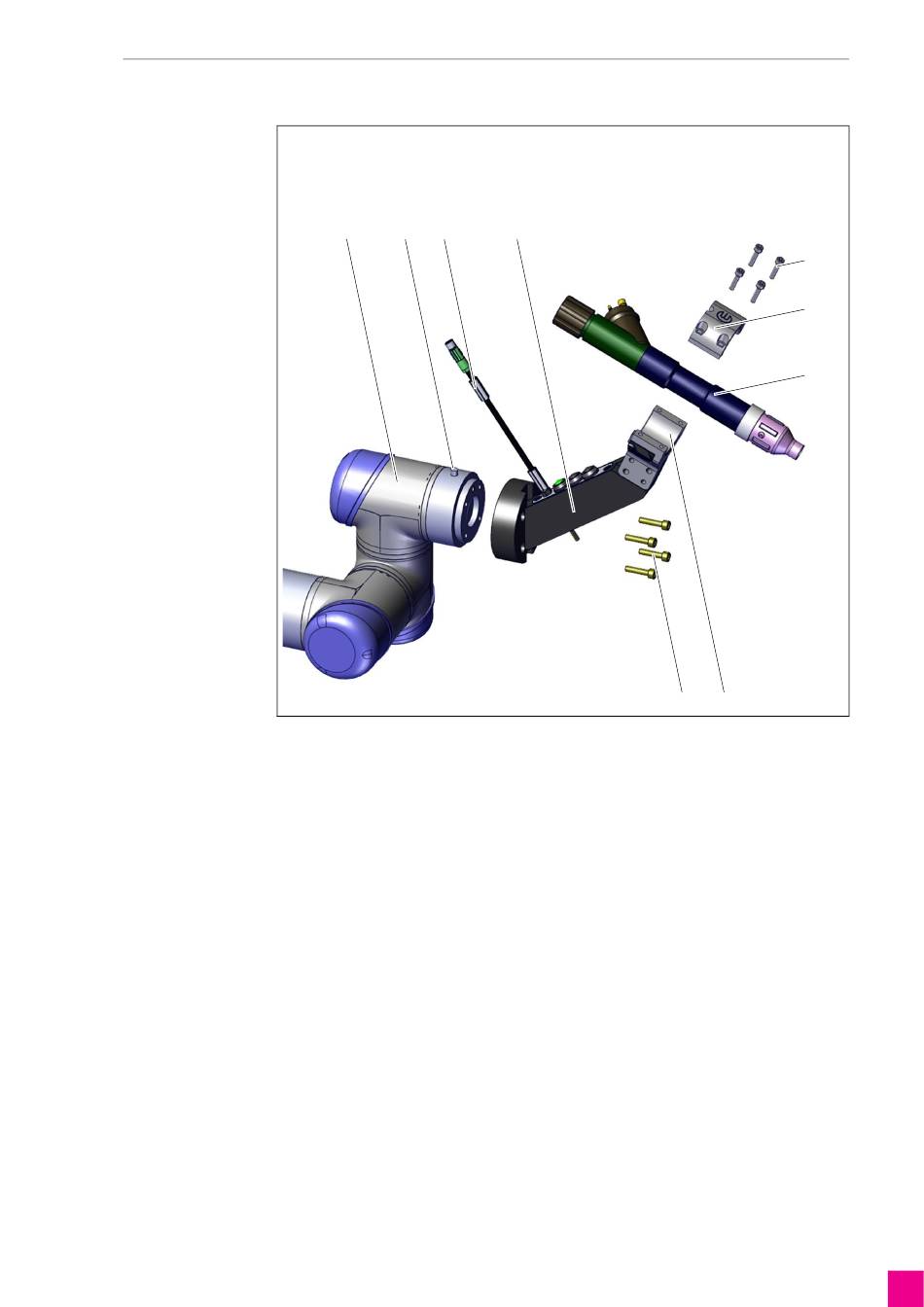

Abb. 2
A Roboter
B Anschluss Roboter
C Verbindungskabel
D Multifunktionsflansch
E 4x Zylinderschrauben M5x20
Multifunktionsflansch mit Zylinderschrauben (I) am Roboter (A) befestigen (Anzugsdrehmoment
1
max. 4 Nm).
Verbindungskabel (C) mit Anschluss am Roboter (B) verbinden.
2
Schweißbrenner (G) in Brennerhalter (H) einlegen und händisch fixieren.
3
Klemmbügel (F) mit Zylinderschrauben (E) befestigen (Anzugsdrehmoment max. 4 Nm).
4
Multifunktionsflansch montieren
A B C D
4 Multifunktionsflansch montieren
F Klemmbügel
G Schweißbrenner
H Brennerhalter
I 4x Zylinderkopfschrauben M6x25
I H
E
F
G
DE - 5
