Programmierung

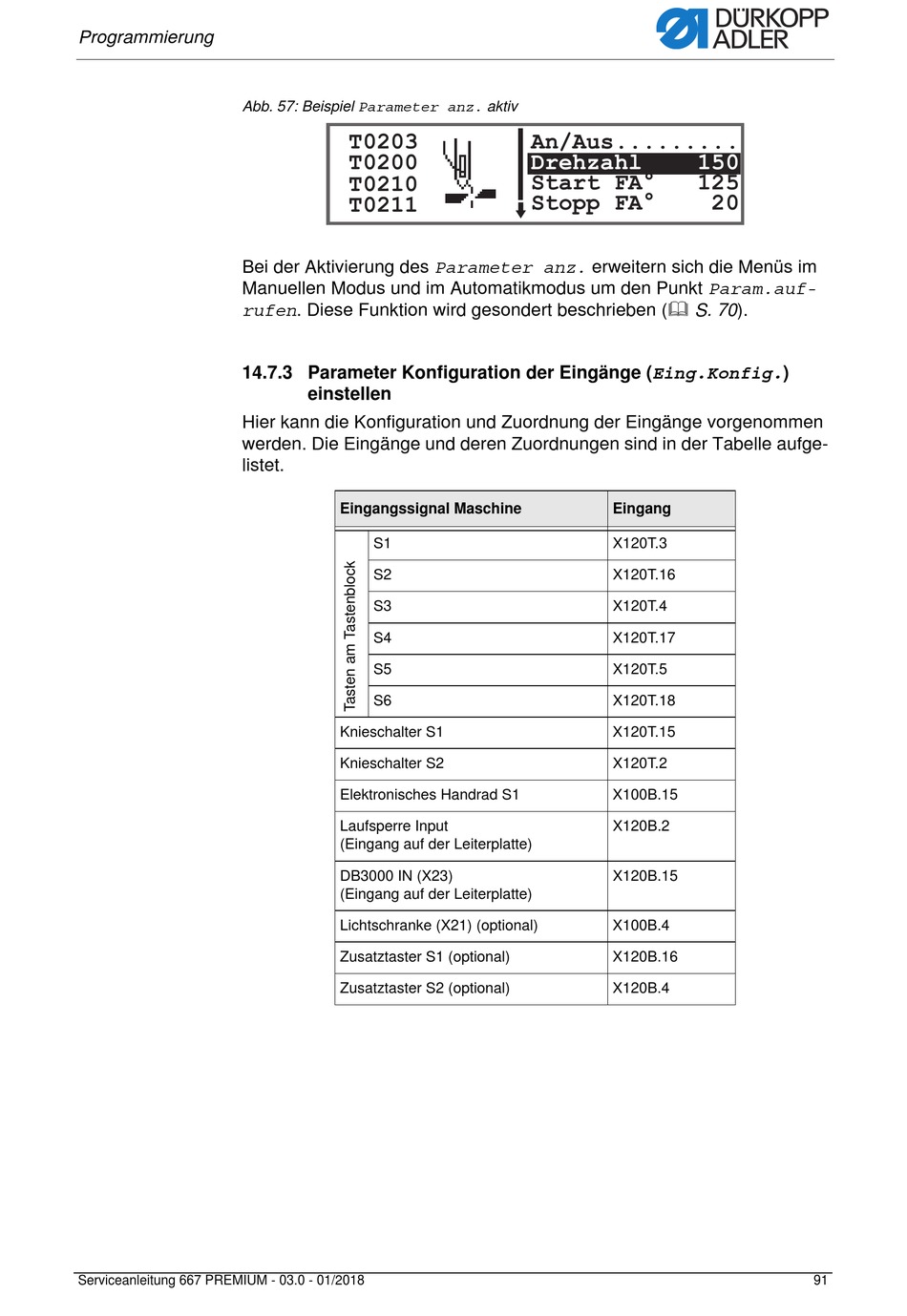

Abb. 57: Beispiel Parameter anz. aktiv
Bei der Aktivierung des Parameter anz. erweitern sich die Menüs im
Manuellen Modus und im Automatikmodus um den Punkt Param.auf-
rufen. Diese Funktion wird gesondert beschrieben ( S. 70).
14.7.3 Parameter Konfiguration der Eingänge (Eing.Konfig.)
Hier kann die Konfiguration und Zuordnung der Eingänge vorgenommen
werden. Die Eingänge und deren Zuordnungen sind in der Tabelle aufge-
listet.
Serviceanleitung 667 PREMIUM - 03.0 - 01/2018
T0203
T0200
T0210
T0211
einstellen
Eingangssignal Maschine
S1
S2
S3
S4
S5
S6
Knieschalter S1
Knieschalter S2
Elektronisches Handrad S1
Laufsperre Input
(Eingang auf der Leiterplatte)
DB3000 IN (X23)
(Eingang auf der Leiterplatte)
Lichtschranke (X21) (optional)
Zusatztaster S1 (optional)
Zusatztaster S2 (optional)
An/Aus.........
Drehzahl
150
Start FA°
°
125
Stopp FA°
Eingang
X120T.3
X120T.16
X120T.4
X120T.17
X120T.5
X120T.18
X120T.15
X120T.2
X100B.15
X120B.2
X120B.15
X100B.4
X120B.16
X120B.4
20
91
