Arbeitsgrundlagen
Es gibt 2 Absteckpositionen:
• Position 1: Schleifenhub-Stellung
• Position 2: Handrad-Nullstellung

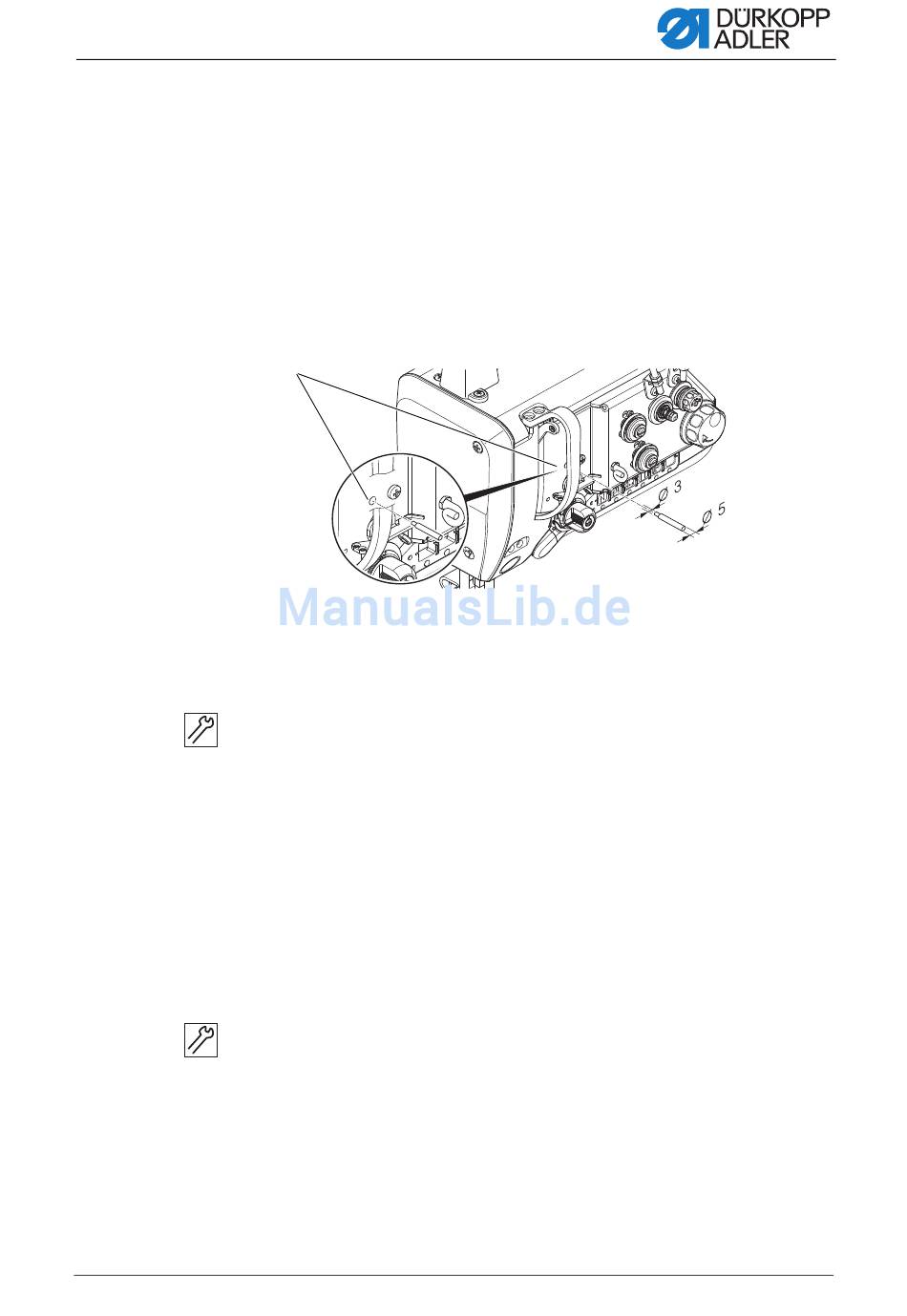

Abb. 14: Maschine arretieren (2)
(4) - Arretieröffnung
Maschine arretieren
So arretieren Sie die Maschine:
1. Stopfen aus der Arretieröffnung (4) nehmen.
2. Handrad drehen, bis die richtige Abstecknut (1) oder (2) vor der
3. Arretierstift (3) mit dem passenden Ende in die Abstecknut (1) oder (2)
Arretierung aufheben
So heben Sie die Arretierung auf:
1. Arretierstift (3) aus der Abstecknut (1) oder (2) ziehen.
2. Stopfen in die Arretieröffnung (4) stecken.
Serviceanleitung 667 PREMIUM - 03.0 - 01/2018
• 5 mm-Ende in der großen Abstecknut (1)
• Einstellung von Schleifenhub und Nadelstangenhöhe
• 3 mm-Ende in der kleinen Abstecknut (2)
• Einstellung von Handradstellung und Kontrolle des oberen Tot-
punkts der Nadelstange
④
Arretieröffnung (4) steht:
• Kleine Abstecknut bei Handradposition 0° (Nadelstange im oberen
Totpunkt)
• Große Abstecknut bei Handradposition 200° – 205° (Nadelstange
nach unterem Totpunkt)
stecken.
25
