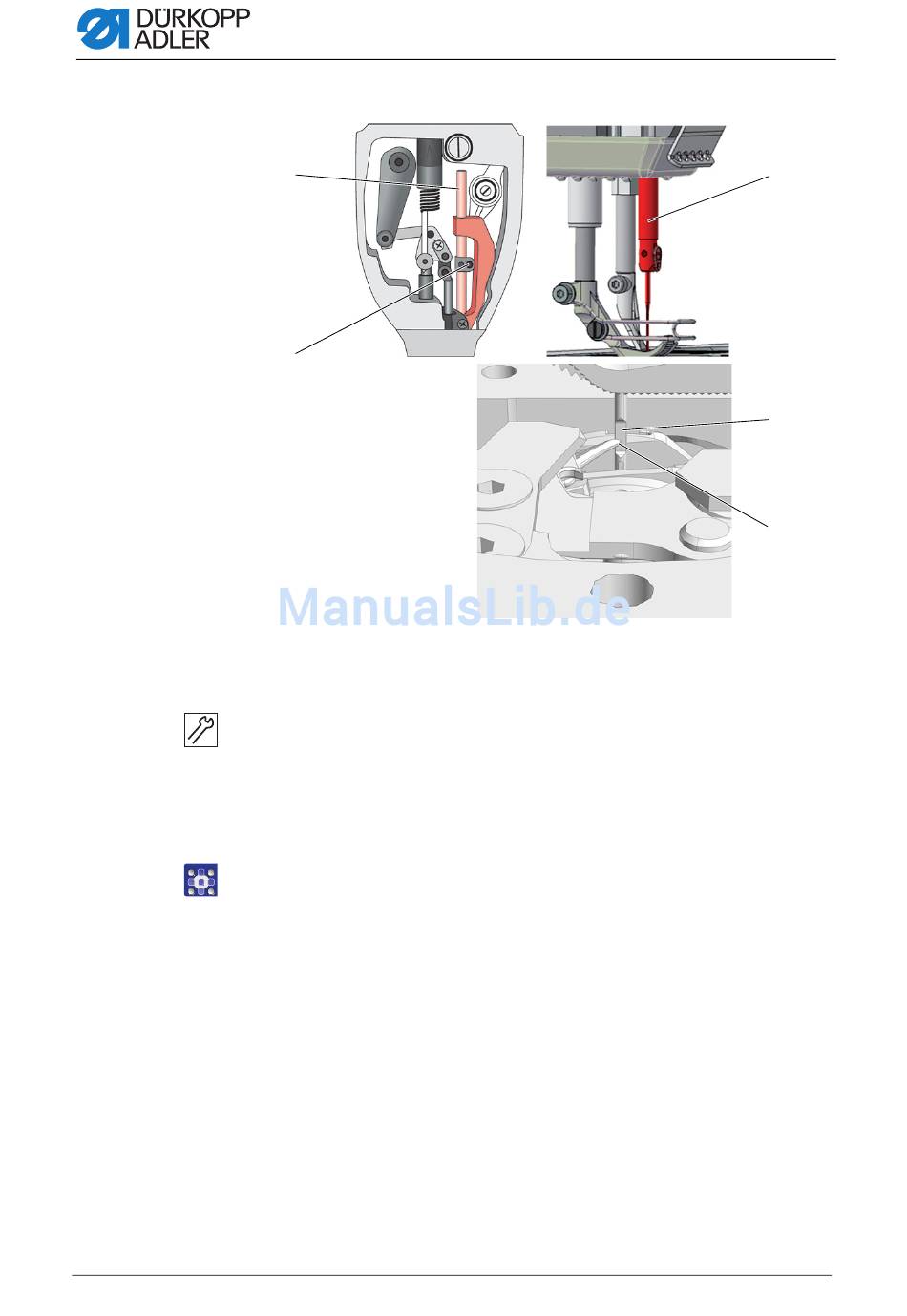

Abb. 33: Nadelstangenhöhe einstellen
(1) - Nadelstange
(2) - Schraube
3. Schraube (2) der Nadelstange (1) lösen.
4. Nadelstange (1) in der Höhe so verschieben, dass die Greiferspitze (3)
5. Schraube (2) der Nadelstange (1) festschrauben.
6. Serviceroutine beenden.
50
①
②
in der Mitte des unteren Drittels der Hohlkehle der Nadel (4) steht.
Dabei die Nadel nicht seitlich verdrehen. Die Hohlkehle (4) muss zum
Greifer zeigen.
Position von Greifer und Nadel
(3) - Greiferspitze
(4) - Hohlkehle der Nadel
Serviceanleitung 667 PREMIUM - 03.0 - 01/2018
