Mechanische Stichverstellung einstellen
6
6.1 Stichsteller-Getriebe einstellen
Richtige Einstellung
Das Stichsteller-Getriebe ist auf 0 eingestellt.
Kein Spiel am Stichsteller-Getriebe. Die Laschen des Getriebes ste-
Abdeckung

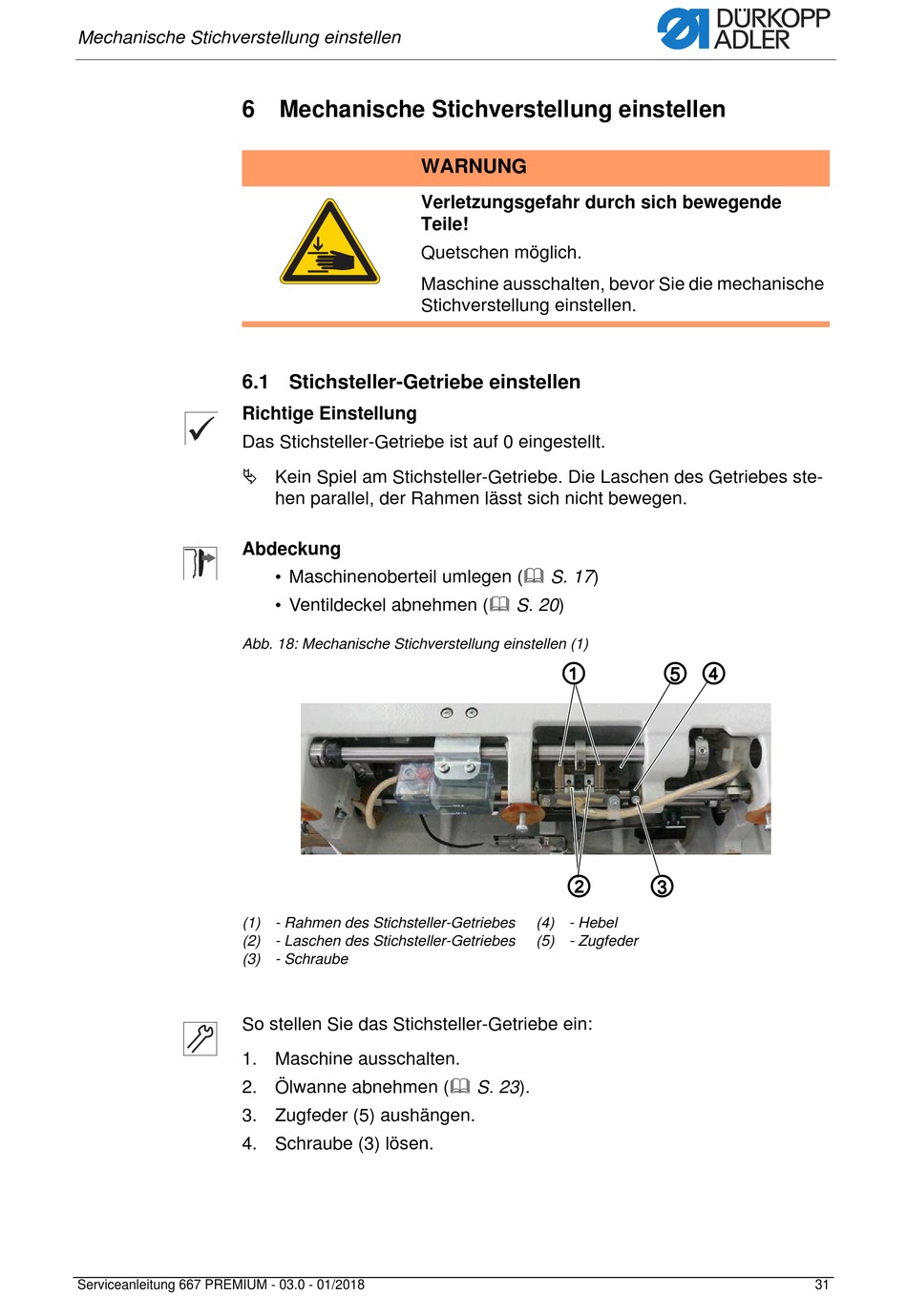

Abb. 18: Mechanische Stichverstellung einstellen (1)
(1) - Rahmen des Stichsteller-Getriebes
(2) - Laschen des Stichsteller-Getriebes
(3) - Schraube
So stellen Sie das Stichsteller-Getriebe ein:
1. Maschine ausschalten.
2. Ölwanne abnehmen ( S. 23).
3. Zugfeder (5) aushängen.
4. Schraube (3) lösen.
Serviceanleitung 667 PREMIUM - 03.0 - 01/2018
Mechanische Stichverstellung einstellen
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die mechanische
Stichverstellung einstellen.
hen parallel, der Rahmen lässt sich nicht bewegen.
• Maschinenoberteil umlegen ( S. 17)
• Ventildeckel abnehmen ( S. 20)
①
⑤
④
②
③
(4) - Hebel
(5) - Zugfeder
