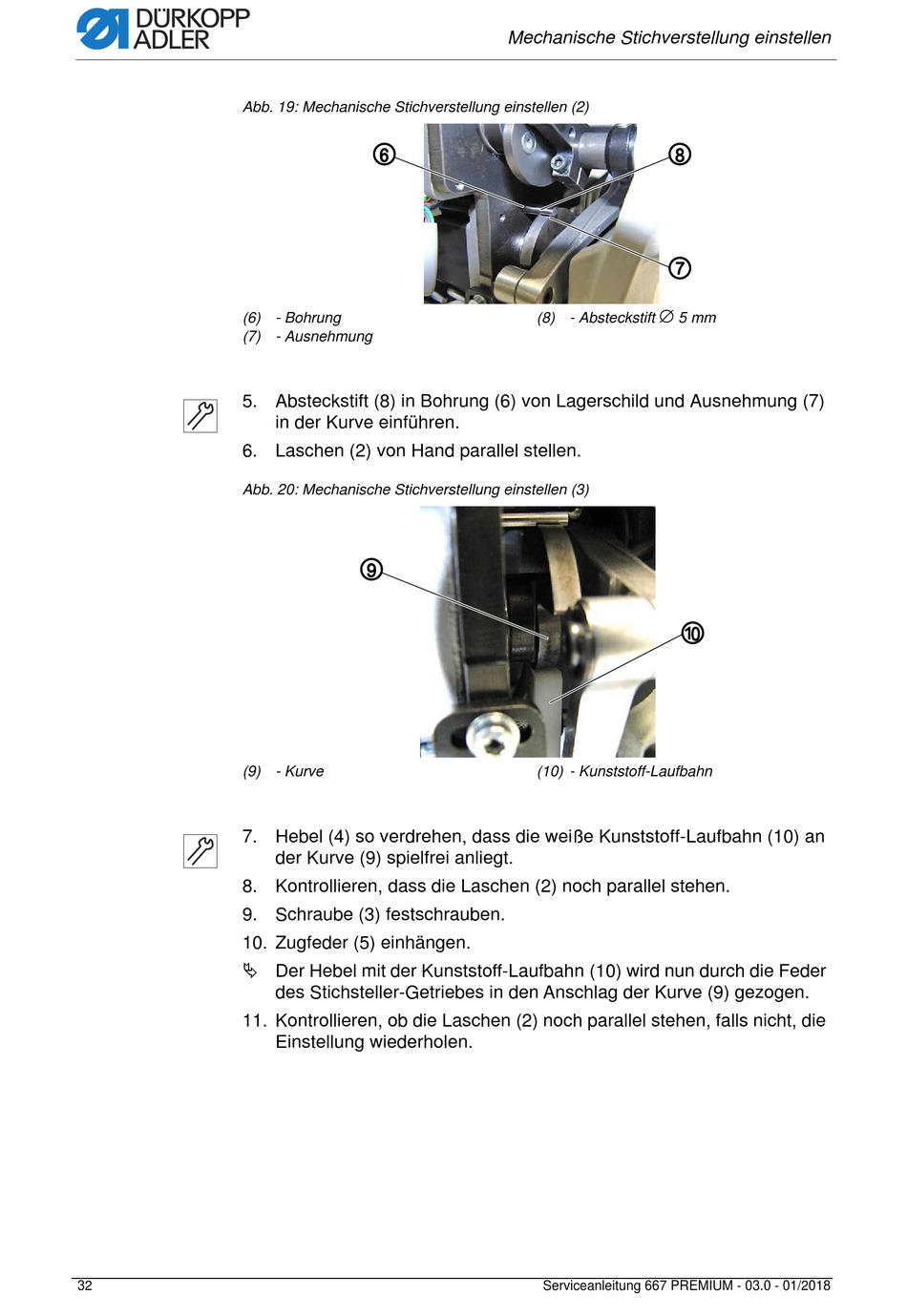

Abb. 19: Mechanische Stichverstellung einstellen (2)
(6) - Bohrung
(7) - Ausnehmung
5. Absteckstift (8) in Bohrung (6) von Lagerschild und Ausnehmung (7)
6. Laschen (2) von Hand parallel stellen.
Abb. 20: Mechanische Stichverstellung einstellen (3)
(9) - Kurve
7. Hebel (4) so verdrehen, dass die weiße Kunststoff-Laufbahn (10) an
8. Kontrollieren, dass die Laschen (2) noch parallel stehen.
9. Schraube (3) festschrauben.
10. Zugfeder (5) einhängen.
Der Hebel mit der Kunststoff-Laufbahn (10) wird nun durch die Feder
11. Kontrollieren, ob die Laschen (2) noch parallel stehen, falls nicht, die
32
⑥
in der Kurve einführen.
⑨
der Kurve (9) spielfrei anliegt.
des Stichsteller-Getriebes in den Anschlag der Kurve (9) gezogen.
Einstellung wiederholen.
Mechanische Stichverstellung einstellen
⑧
⑦
∅
(8) - Absteckstift
5 mm
(10) - Kunststoff-Laufbahn
Serviceanleitung 667 PREMIUM - 03.0 - 01/2018
⑩
