B E D I E N U N G S A N L E I T U N G
GPS für GSM Fernschalt Modul GX107
Best.-Nr. 19 93 10
Bestimmungsgemäße Verwendung
Das Produkt erweitert das „GX107" (Best.-Nr. 199000) um die GPS-Funktion; das Produkt darf
nur in Verbindung mit diesem Modell betrieben werden.
Weiterführende Informationen bezüglich der Verwendung sind in der Bedienungsanleitung des
Hauptgeräts „GX107" enthalten. Sollte dieses GPS-Modul als Zubehör in einem anderen Modell
der GX- Serie genannt werden, so erweitert sich die bestimmungsgemäße Verwendung auto-
matisch um das entsprechende Gerät.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung
dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektri-
scher Schlag etc. verbunden.
Das Produkt entspricht den geltenden gesetzlichen, nationalen und europäischen Anfor-
derungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
Die Sicherheitshinweise sind unbedingt zu beachten!
Lieferumfang
• GPS-Modul für „GX107"
• 1 Streifen Klettverschluss
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, überneh-
men wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/
Garantie.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht gestattet, zerlegen Sie es niemals.
• Das Produkt ist geschützt nach IP66, das GPS-Modul selbst ist für den Betrieb im ungeschütz-
ten Außenbereich vorgesehen. Das GPS-Modul darf jedoch niemals in oder unter Wasser
betrieben werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden!
• Beachten Sie die Bedienungsanleitung des „GX107". Dort sind weiterführende Informationen
bei der Verwendung mit dem GPS-Modul enthalten.

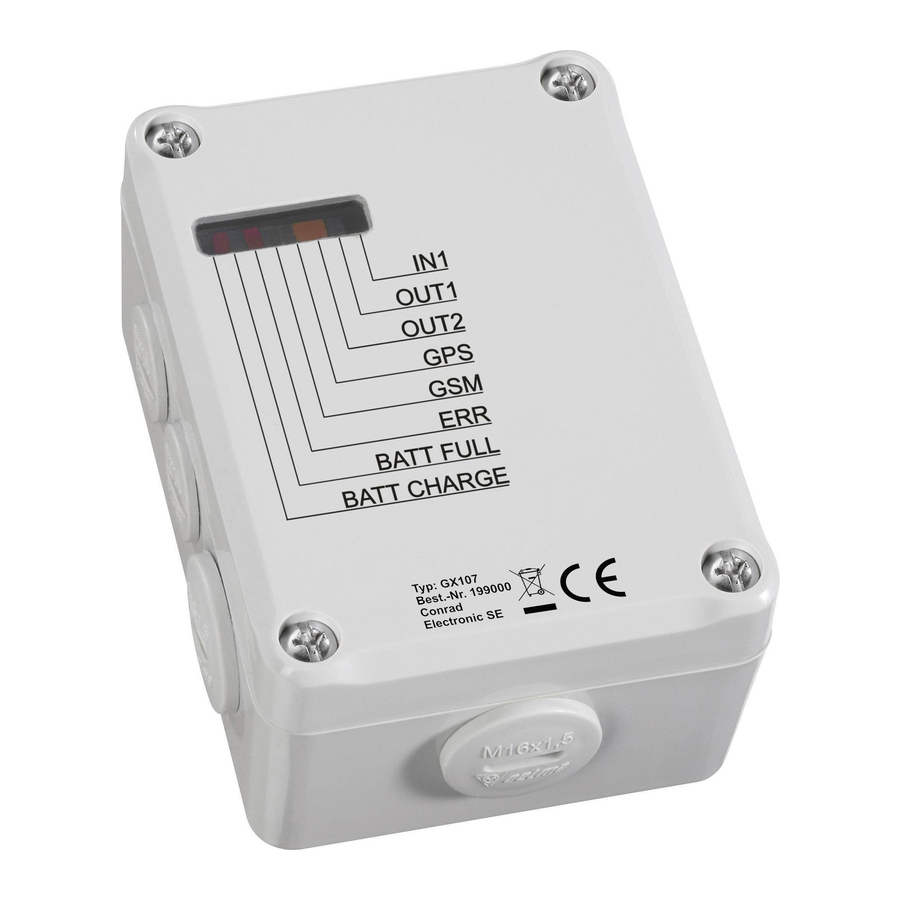

Anschluss an das „GX107"
• Bitte entfernen Sie vor dem Anschluss an das Hauptgerät „GX107" dessen Stromversorgung
und den Akku.
• Bitte vergewissern Sie sich durch die Anleitung des „GX107", dass Sie den GPS-Empfänger
an der dafür vorgesehenen Buchse anschließen.
• Der Stecker des GPS-Moduls und die Buchse im „GX107" verfügen über einen Verpolungs-
schutz. Wenden Sie beim Anschluss des GPS-Moduls an das „GX107" keine Gewalt an.
• Das GPS-Modul ist erst nach einem normalen Reset betriebsbereit (keine Stromversorgung
oder Reset-Taste).
Befestigung des GPS-Moduls
• Zur Befestigung des GPS-Moduls steht ein fest eingebauter Magnet und ein Klettverschluss
zur Verfügung.
• Bei der Befestigung auf metallischen Oberflächen durch den Magneten wird eine zusätzliche
Befestigung durch z.B. Kabelbinder empfohlen. Dies betrifft besonders die Verwendung bei
beweglichen Objekten.
• Bei der Befestigung auf anderen Oberflächen steht ein mitgelieferter Klettverschluss zur
Verfügung.
• Bitte achten Sie auf eine geeignete Ausrichtung des Empfängers. Der GPS-Schriftzug am
Gehäuse des GPS-Moduls muss Sichtverbindung zu den GPS-Satelliten haben.
Je mehr freier Raum sich über dem GPS-Modul befindet, umso mehr GPS-Satelliten können
empfangen werden, wodurch sich die Genauigkeit erhöht.
Ein GPS-Empfang in Gebäuden ist normalerweise nicht möglich. Versuchen Sie hier, das
www.conrad.com
GPS-Modul in die Nähe eines Fensters zu bringen (es darf jedoch kein metallisiertes
Isolierglas sein, dies verhindert den Empfang). Das Kabel kann auch nach außen verlegt wer-
den, achten Sie hier jedoch unbedingt darauf, dass es nicht eingequetscht und dadurch
Version 11/09
beschädigt wird.
°
Einschränkungen beim GPS-Empfang sind weiterhin zu erwarten beim Betrieb in der Nähe
von Gebäuden, Bergen, Bäumen/Wäldern usw.
Beim Betrieb in Fahrzeugen sollten Sie das GPS-Modul in die Nähe eines Fensters legen; die
Drähte einer Front- oder Heckscheibenheizung könnten hier aber den einwandfreien Empfang
behindern.
Entsorgung
Konformitätserklärung (DOC)
Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D 92240 Hirschau, dass sich
dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Technische Daten
Schutzgrad: ..........................................IP66
Abmessung (L x B x H):........................37 x 34 x 14mm (ohne Kabel)
Kabellänge: ..........................................ca. 300cm
Gewicht:................................................ca. 80g
Betriebstemperaturbereich: ..................-40°C bis +85°C
© Copyright 2009 by Conrad Electronic SE.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Vorschriften; geben Sie es z.B. bei einer entsprechenden Sammel-
stelle ab.
Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
