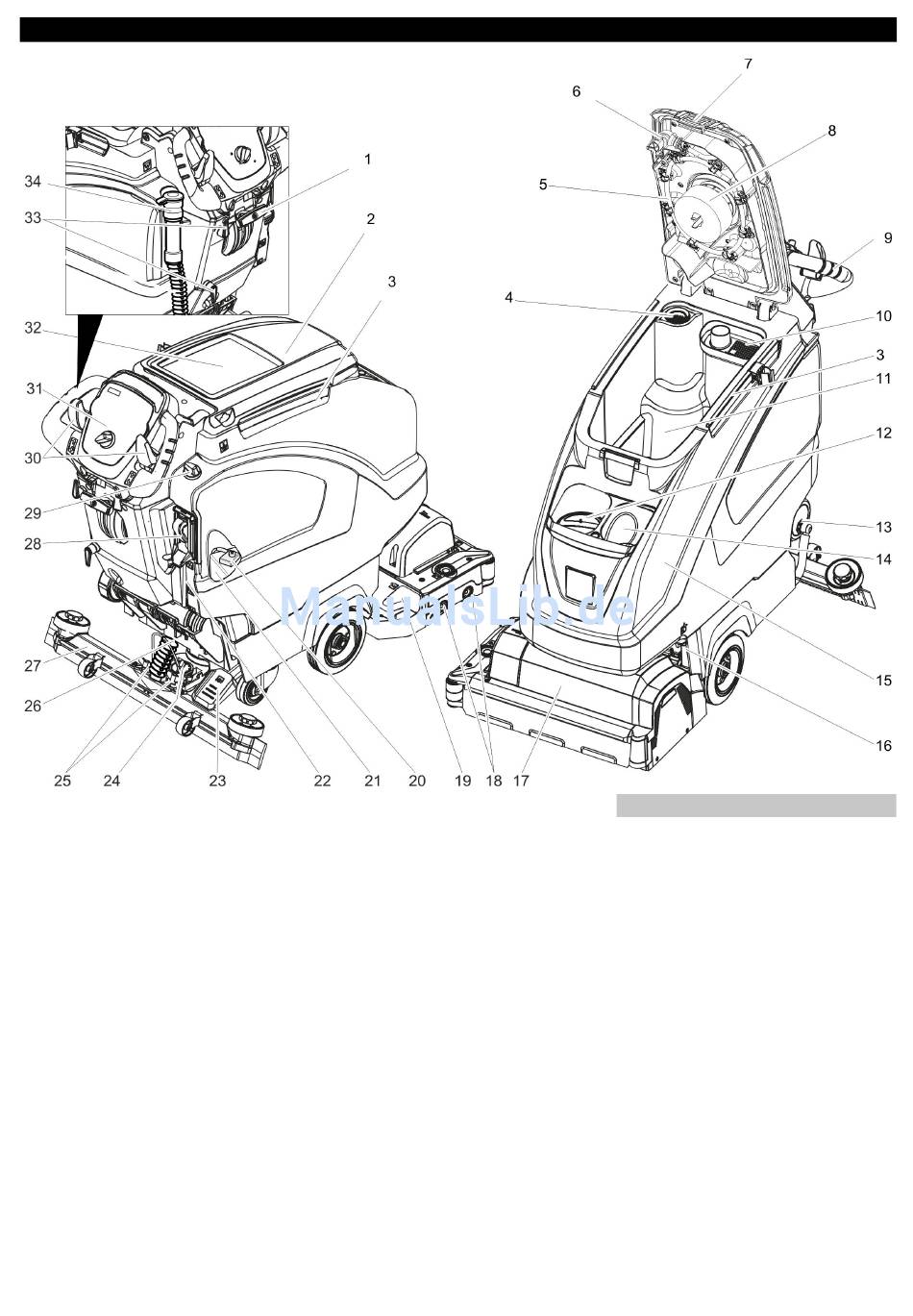

Teenindus- Ja Funktsioonielemendid - Kärcher B 40 C Bp Classic Originalbetriebsanleitung

1 Hoob imiotsaku langetamiseks
2 Musta vee paagi kaas
3 Siin Homebase'i kinnitamiseks
4 Ebemesõel
5 Musta vee paagi pesemise süsteem (li-
savarustus)
6 Painduva luku pesemise süsteem (lisa-
varustus)
7 Musta vee paagi lukk
8 Ujuk
9 Tõukesang
10 Jämeda mustuse sõel
11 Musta vee paak
12 Puhta vee paagi täiteava
13 Puhta vee paagi lukk filtriga
14 Hoiukoht (nt puhastusvahendi pudeli
jaoks)
15 Puhta vee paak
16 Paagi lukustus
lisaks fikseeritud plaadi ja kruviga
17 Puhastuspea (joonis sümboolne) *
18 Harjavaltsid (BR-variant), ketasharjad
(BD-variant) *
19 Prahimahuti (ainult BR)
20 Aku klkemmikaitse
21 Aku *
22 Puhta vee täituvusnäit

Teenindus- ja funktsioonielemendid

23 Pedaal puhastuspea tõstmiseks/lange-
tamiseks
24 Pöördkäepide imiotsaku kallutamiseks
25 Tiibmutrid imivarva kinnitamiseks
26 Imivoolik
27 Imivarb *
28 Puhta vee paagi täiteautomaatika (lisa-
varustus)
29 Veekoguse reguleerimispea
30 Turvalüliti
31 Juhtimispult
32 Puhastuskomplekti „Homebase Box"
paigutamise koht
33 Kaablikonks
34 Doseerimisseadisega musta vee välja-
laskevoolik
* ei kuulu tarnekomplekti
ET
– Puhastusprotsessi juhtelemendid on
kollased.
– Hoolduse ja teeninduse juhtelemendid
on helehallid.
