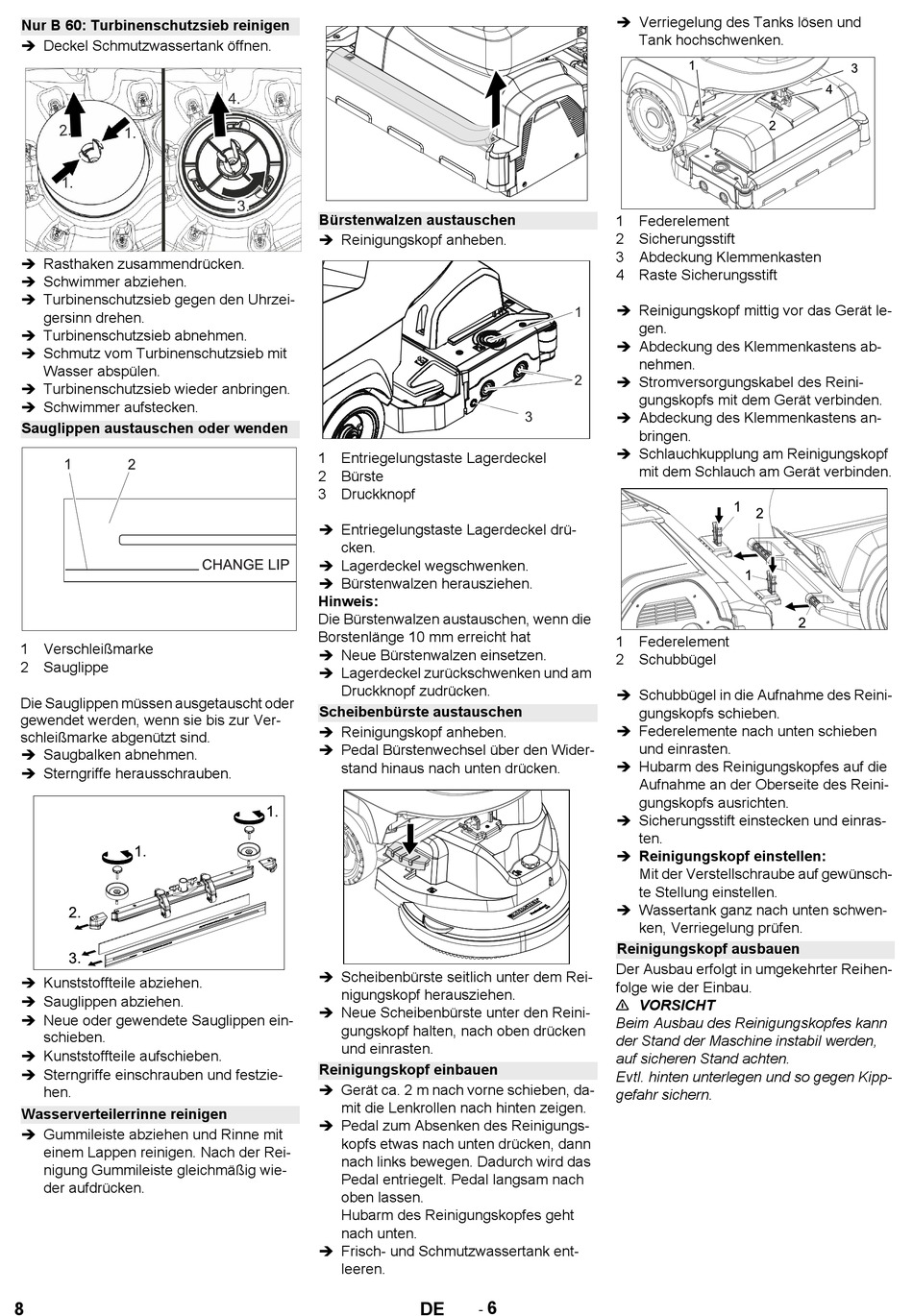

Nur B 60: Turbinenschutzsieb reinigen
 Deckel Schmutzwassertank öffnen.
 Rasthaken zusammendrücken.
 Schwimmer abziehen.
 Turbinenschutzsieb gegen den Uhrzei-
gersinn drehen.
 Turbinenschutzsieb abnehmen.
 Schmutz vom Turbinenschutzsieb mit
Wasser abspülen.
 Turbinenschutzsieb wieder anbringen.
 Schwimmer aufstecken.
Sauglippen austauschen oder wenden
1 Verschleißmarke
2 Sauglippe
Die Sauglippen müssen ausgetauscht oder
gewendet werden, wenn sie bis zur Ver-
schleißmarke abgenützt sind.
 Saugbalken abnehmen.
 Sterngriffe herausschrauben.
 Kunststoffteile abziehen.
 Sauglippen abziehen.
 Neue oder gewendete Sauglippen ein-
schieben.
 Kunststoffteile aufschieben.
 Sterngriffe einschrauben und festzie-
hen.
Wasserverteilerrinne reinigen
 Gummileiste abziehen und Rinne mit
einem Lappen reinigen. Nach der Rei-
nigung Gummileiste gleichmäßig wie-
der aufdrücken.
8
Bürstenwalzen austauschen
 Reinigungskopf anheben.
1 Entriegelungstaste Lagerdeckel
2 Bürste
3 Druckknopf
 Entriegelungstaste Lagerdeckel drü-
cken.
 Lagerdeckel wegschwenken.
 Bürstenwalzen herausziehen.
Hinweis:
Die Bürstenwalzen austauschen, wenn die
Borstenlänge 10 mm erreicht hat
 Neue Bürstenwalzen einsetzen.
 Lagerdeckel zurückschwenken und am
Druckknopf zudrücken.
Scheibenbürste austauschen
 Reinigungskopf anheben.
 Pedal Bürstenwechsel über den Wider-
stand hinaus nach unten drücken.
 Scheibenbürste seitlich unter dem Rei-
nigungskopf herausziehen.
 Neue Scheibenbürste unter den Reini-
gungskopf halten, nach oben drücken
und einrasten.
Reinigungskopf einbauen
 Gerät ca. 2 m nach vorne schieben, da-
mit die Lenkrollen nach hinten zeigen.
 Pedal zum Absenken des Reinigungs-
kopfs etwas nach unten drücken, dann
nach links bewegen. Dadurch wird das
Pedal entriegelt. Pedal langsam nach
oben lassen.
Hubarm des Reinigungskopfes geht
nach unten.
 Frisch- und Schmutzwassertank ent-
leeren.
6
-
DE
 Verriegelung des Tanks lösen und
Tank hochschwenken.
1 Federelement
2 Sicherungsstift
3 Abdeckung Klemmenkasten
4 Raste Sicherungsstift
 Reinigungskopf mittig vor das Gerät le-
1
gen.
 Abdeckung des Klemmenkastens ab-
nehmen.
 Stromversorgungskabel des Reini-
2
gungskopfs mit dem Gerät verbinden.
 Abdeckung des Klemmenkastens an-
3
bringen.
 Schlauchkupplung am Reinigungskopf
mit dem Schlauch am Gerät verbinden.
1 Federelement
2 Schubbügel
 Schubbügel in die Aufnahme des Reini-
gungskopfs schieben.
 Federelemente nach unten schieben
und einrasten.
 Hubarm des Reinigungskopfes auf die
Aufnahme an der Oberseite des Reini-
gungskopfs ausrichten.
 Sicherungsstift einstecken und einras-
ten.
 Reinigungskopf einstellen:
Mit der Verstellschraube auf gewünsch-
te Stellung einstellen.
 Wassertank ganz nach unten schwen-
ken, Verriegelung prüfen.
Reinigungskopf ausbauen
Der Ausbau erfolgt in umgekehrter Reihen-
folge wie der Einbau.
VORSICHT
Beim Ausbau des Reinigungskopfes kann
der Stand der Maschine instabil werden,
auf sicheren Stand achten.
Evtl. hinten unterlegen und so gegen Kipp-
gefahr sichern.
