Описание Элементов Управления И Рабочих Узлов - Kärcher B 40 C Bp Classic Originalbetriebsanleitung

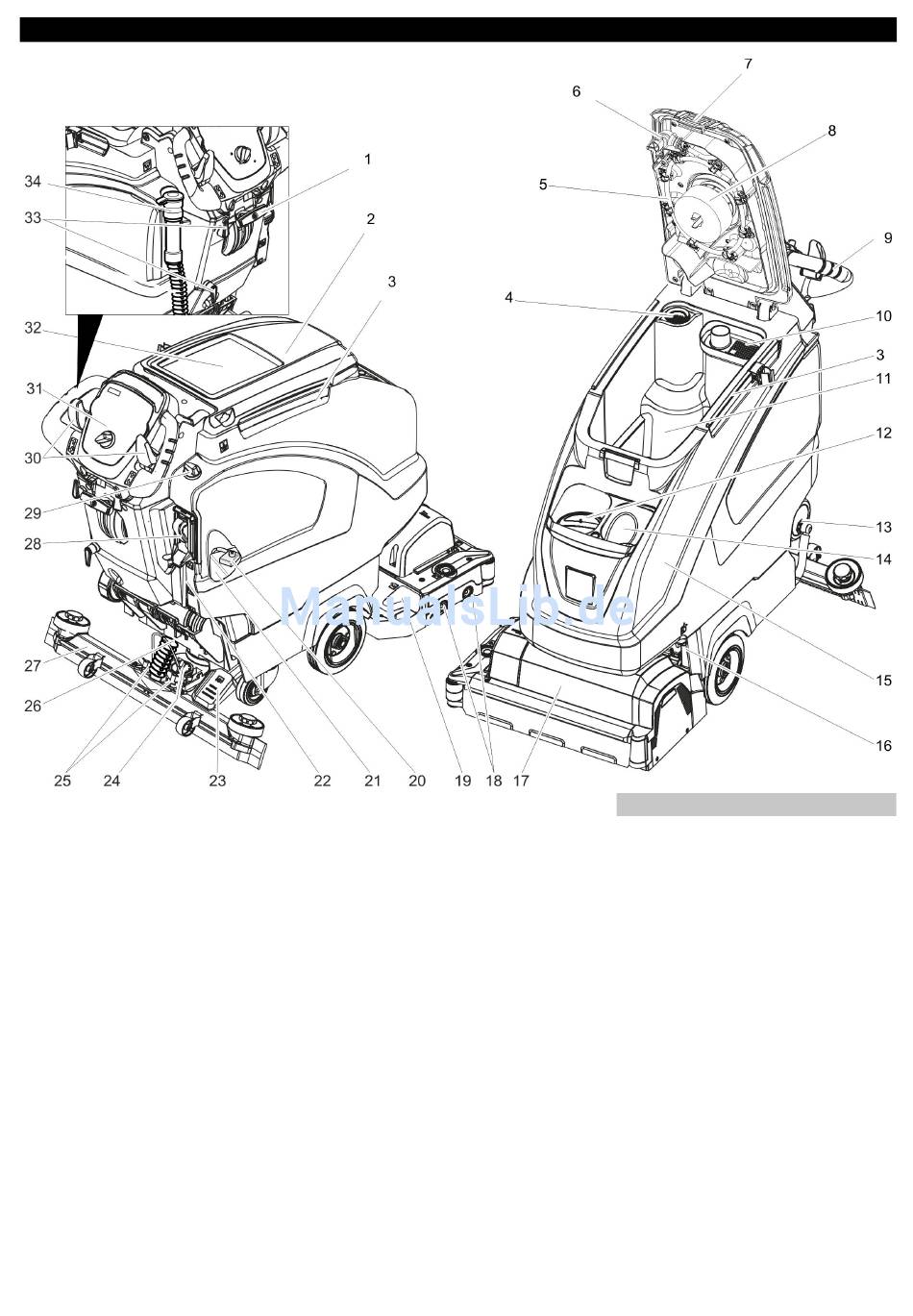

1 Рычаг опускания всасывающей
планки
2 Крышка резервуара грязной воды
3 Опорная направляющая для базы
4 Сетчатый фильтр
5 Система промывки резервуара для
грязной воды (опция)
6 Гибкий запорный элемент системы
промывки (опция)
7 Блокировка резервуара для грязной
воды
8 Поплавок
9 ведущая дуга
10 Сито для крупной грязи
11 Резервуар грязной воды
12 отверстие для залива чистой воды
13 Замок резервуара для свежей воды с
фильтром
14 Может использоваться для хране-
ния, например емкости с моющим
средством
15 Бак чистой воды
16 Фиксатор бака
дополнительно закрепить используя
металлический лист и винт
17 Чистящая головка (условное обозна-
чение) *
Описание элементов управления и рабочих узлов
18 Щеточный вал (вариант исполнения
BR), дисковые щетки (вариант испол-
нения BD) *
19 Резервуар для крупных частиц грязи
(только в BR)
20 Предохранитель на полюсном выво-
де аккумулятора
21 Аккумулятор *
22 Указатель уровня чистой воды
23 Педаль для подъема/опускания чи-
стящей головки
24 Вращающаяся ручка для наклона
всасывающей кромки
25 Барашковые гайки для крепления
всасывающей планки
26 Всасывающий шланг
27 Всасывающая планка *
28 Полностью автоматический резерву-
ар для свежей воды (опция)
29 Регулятор подачи воды
30 Предохранительный выключатель
31 Пульт управления
32 Приемная площадка для моющего
комплекта „Homebase Box"
33 Крючки для кабеля
34 Сливной шланг для грязной воды с
дозирующим устройством
* не входит в объеме поставки
2
-
RU
Цветная маркировка
– Органы управления для процесса
очистки желтого цвета.
– Органы управления для техническо-
го обслуживания и сервиса светло-
серого цвета.
135
