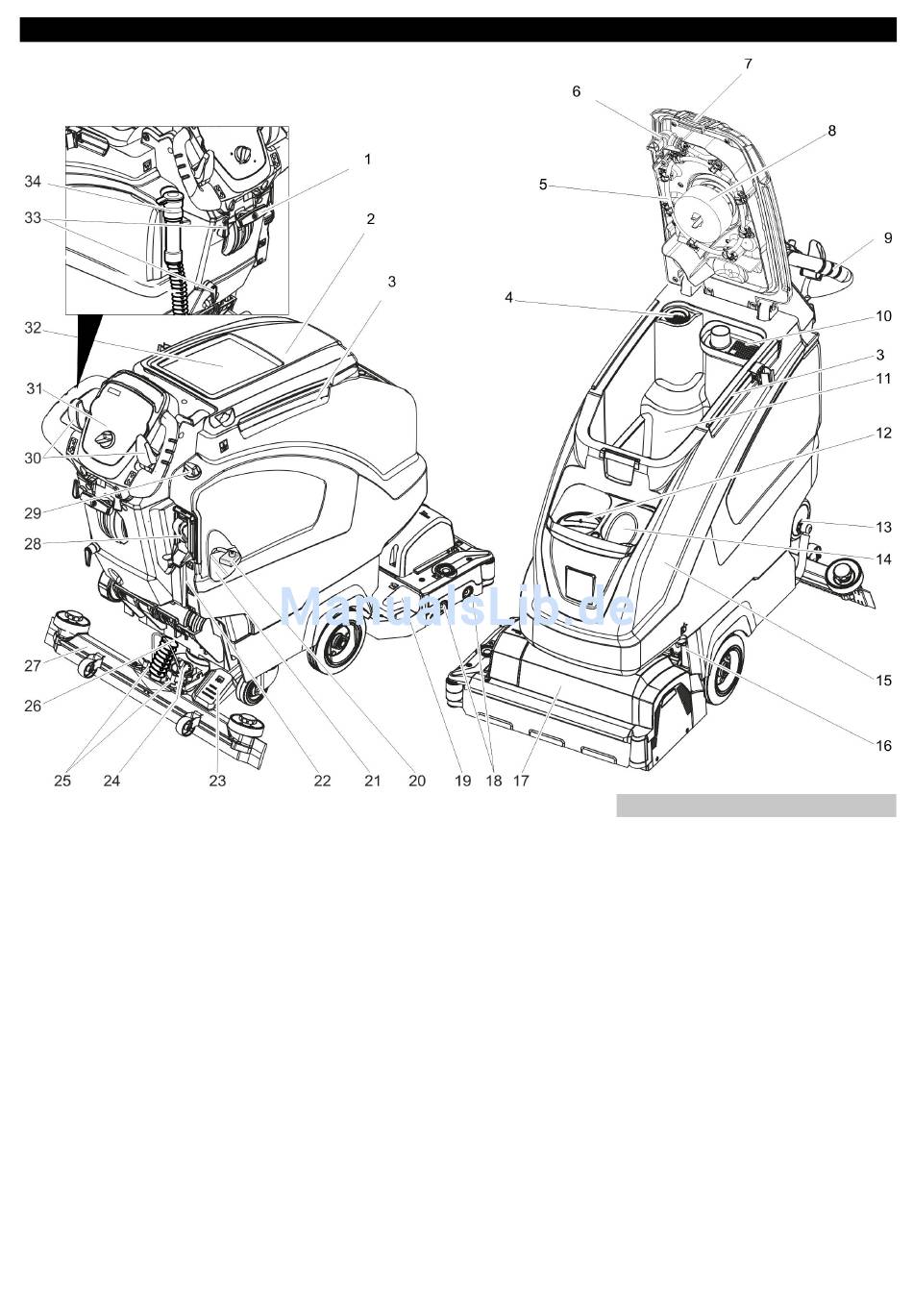

1 Poluga za spuštanje usisne konzole
2 Poklopac rezervoara za prljavu vodu
3 Potporna šina za Homebase
4 Mrežica za skupljanje vlakana
5 Sistem ispiranja rezervoara za prljavu
vodu (opcija)
6 Savitljivi zatvarač sistema za ispiranje
(opcija)
7 Bravica rezervoara za prljavu vodu
8 Plovak
9 Potisna ručica
10 Mrežica za grubu prljavštinu
11 Rezervoar za prljavu vodu
12 Otvor za punjenje rezervoara za svežu
vodu
13 Zatvarač rezervoara sveže vode sa
filterom
14 Pretinac za odlaganje, npr za bocu sa
deterdžentom.
15 Rezervoar za svežu vodu
16 Bravica rezervoara
dodatno pričvršćeno limenom
podloškom i zavrtnjem
17 Blok čistača (simbolički prikaz) *
18 Valjkasta četka (verzija BR), pločaste
četke (verzija BD) *
216
Komandni i funkcioni elementi
19 Rezervoar za grubu prljavštinu (samo
BR)
20 Osigurač akumulatora
21 Akumulator*
22 Indikator napunjenosti rezervoara
sveže vode
23 Pedala za podizanje/spuštanje bloka
čistača
24 Obrtna ručka za naginjanje usisne
konzole
25 Leptir navrtke za pričvršćenje usisne
konzole
26 Usisno crevo
27 Usisna konzola *
28 Automatika za punjenje rezervoara
sveže vode (opcija)
29 Dugme za regulisanje količine vode
30 Sigurnosni prekidač
31 Komandni pult
32 Mesto za odlaganje kompleta za
čišćenje "Homebase Box"
33 Kuka za kačenje kabla
34 Crevo za ispuštanje prljave vode sa
dozatorom
* nije u obimu isporuke
2
-
SR
Oznaka u boji
– Komandni elementi za proces čišćenja
su žuti.
– Komandni elementi za održavanje i
servis su svetlo sivi.
