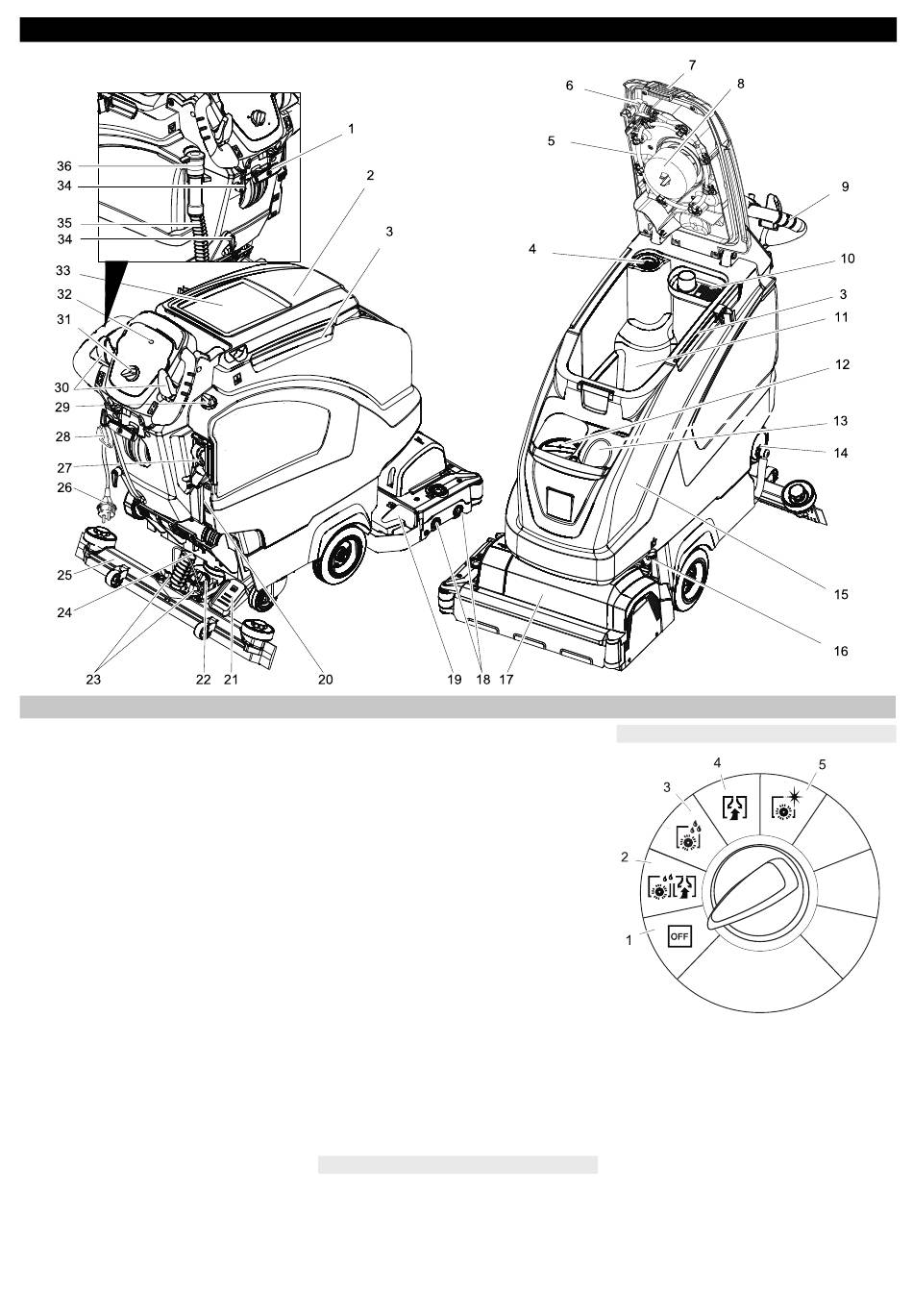

1 Рычаг опускания всасывающей
планки
2 Крышка резервуара грязной воды
3 Опорная направляющая для базы
4 Сетчатый фильтр
5 Система промывки резервуара для
грязной воды (опция)
6 Гибкий запорный элемент системы
промывки (опция)
7 Блокировка резервуара для грязной
воды
8 Поплавок
9 ведущая дуга
10 Сито для крупной грязи
11 Резервуар грязной воды
12 отверстие для залива чистой воды
13 Держатель бутылки с чистящим
средством
14 Замок резервуара для свежей воды с
фильтром
15 Бак чистой воды
16 Фиксатор бака
дополнительно закрепить используя
металлический лист и винт
17 Моющий узел *
18 Щеточный вал (чистящая головка R)
Дисковая щетка (чистящая головка
D)
19 Резервуар для крупных частиц грязи
(только в BR)
20 Указатель уровня чистой воды
108
Описание элементов управления и рабочих узлов
Изображение машины для ухода за полами
21 Педаль для подъема/опускания чи-
стящей головки
22 Вращающаяся ручка для наклона
всасывающей кромки
23 Барашковые гайки для крепления
всасывающей планки
24 Всасывающий шланг
25 Всасывающая планка *
26 Сетевой шнур со штепсельной вил-
кой
27 Полностью автоматический резерву-
ар для свежей воды (опция)
28 крюк для кабеля
29 Регулятор подачи воды
30 Предохранительный выключатель
31 переключатель выбора программ
32 Предохранитель щеточного привода
33 Приемная площадка для моющего
комплекта „Homebase Box"
34 Крючки для кабеля
35 Шланг слива грязной воды
36 Дозатор для грязной воды
* не входит в объеме поставки
Цветная маркировка
– Органы управления для процесса
очистки желтого цвета.
– Органы управления для техническо-
го обслуживания и сервиса светло-
серого цвета.
2
-
RU
Переключатель выбора программ
1 OFF (ВЫКЛ)
Прибор выключен.
2 Обычный режим
Влажная уборка пола и сбор грязной
воды.
3 Интенсивный режим
Влажная уборка пола с продолжи-
тельным воздействием моющего
средства.
4 Режим всасывания
Убрать грязь.
5 Режим полировки
Полировка пола без нанесения жид-
кости.
