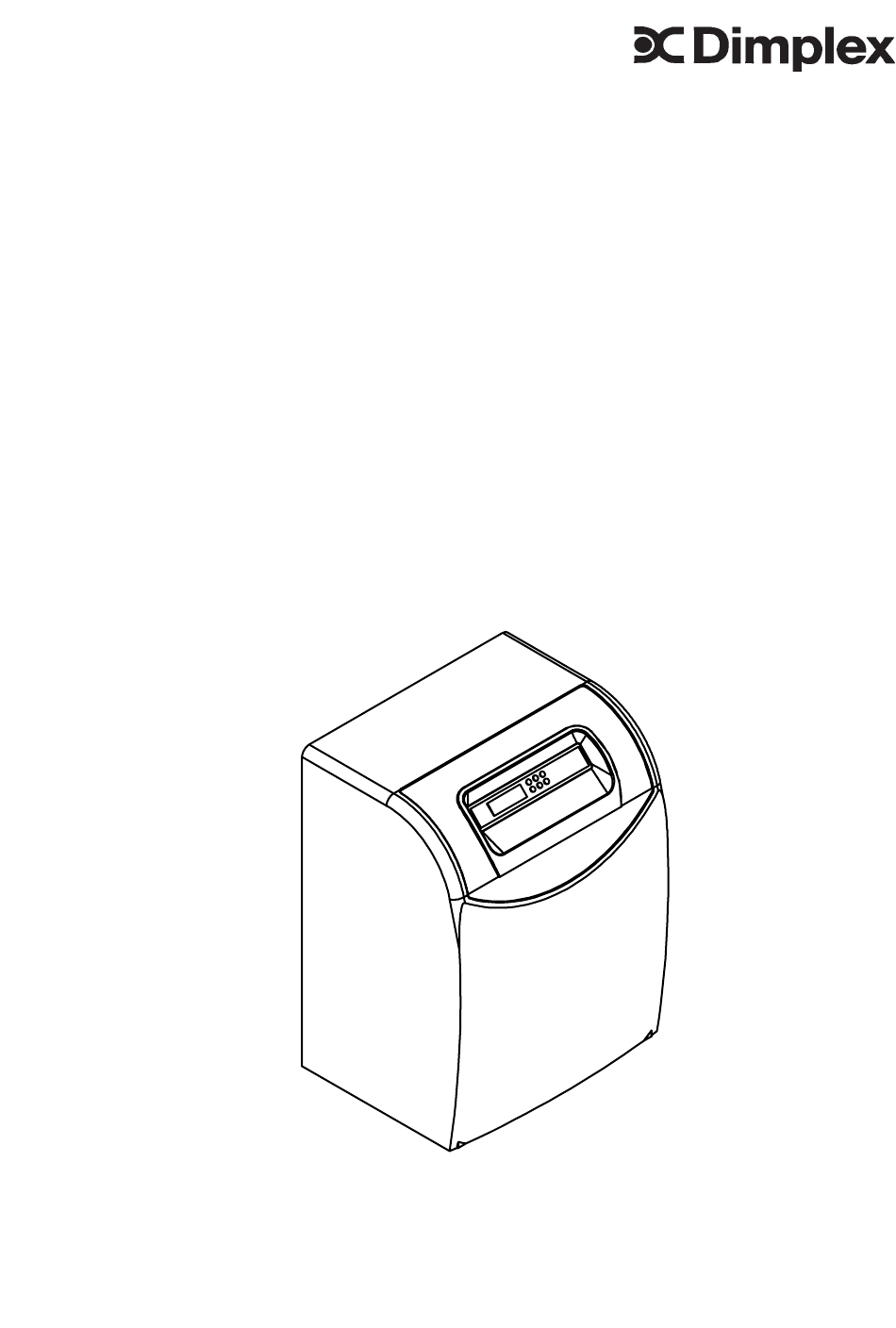

GEBRAUCHSANWEISUNG
Sole-Wasser-Wärmepumpe
Bestell.- Nr.: 452232.66.07
MONTAGE- und
für Innenaufstellung
SI 5BS
SI 7BS
SI 9BS
CE
SI 11BS
SI 14BS
1
FD 8504

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dimplex SI 5BS

  • Seite 1 MONTAGE- und GEBRAUCHSANWEISUNG Sole-Wasser-Wärmepumpe für Innenaufstellung SI 5BS SI 11BS SI 7BS SI 14BS SI 9BS Bestell.- Nr.: 452232.66.07 FD 8504...
  • Seite 2: Inhaltsverzeichnis

    INHALT BITTE SOFORT LESEN Wichtige Hinweise Gesetzliche Vorschriften und Richtlinien Energiesparende Handhabung der Wärmepumpe VERWENDUNGSZWECK DER WÄRMEPUMPE Anwendungsbereich Arbeitsweise GRUNDGERÄT ZUBEHÖR Soleverteiler TRANSPORT AUFSTELLUNG Allgemeine Hinweise Schallemissionen MONTAGE Allgemein Heizungsseitiger Anschluss Wärmequellenseitiger Anschluss Elektrischer Anschluss INBETRIEBNAHME Allgemein Vorbereitung Vorgehensweise bei Inbetriebnahme PFLEGE/REINIGUNG Pflege Reinigung Heizungsseite...
  • Seite 3: Bitte Sofort Lesen

    BITTE SOFORT LESEN BITTE SOFORT LESEN ACHTUNG! Arbeiten an der Wärmepumpe dür- fen nur vom autorisierten und sachkundigen 1.1 Wichtige Hinweise Kundendienst durchgeführt werden. ACHTUNG! ACHTUNG! Die Wärmepumpe ist nicht am Holz- Vor Öffnen des Gerätes sind alle rost befestigt. Stromkreise spannungsfrei zu schalten.
  • Seite 4: Verwendungszweck Der Wärmepumpe Grundgerät

    VERWENDUNGSZWECK DER WÄRMEPUMPE GRUNDGERÄT VERWENDUNGSZWECK GRUNDGERÄT DER WÄRMEPUMPE Das Grundgerät besteht aus einer anschlussfertigen Wärmepumpe für Innenaufstellung mit Kunststoff- 2.1 Anwendungsbereich haube, Schaltblech und integriertem Regler. Im Kälte- kreis ist das Kältemittel R407C eingefüllt. Das Kälte- Die Sole-Wasser-Wärmepumpe kann in vorhande- mittel R407C ist FCKW-frei, baut kein Ozon ab und nen oder neu zu errichtenden Heizungsanlagen ein- ist nicht brennbar.
  • Seite 5: Zubehör

    ZUBEHÖR TRANSPORT ZUBEHÖR TRANSPORT 4.1 Soleverteiler Zum Transport auf ebenem Untergrund eignet sich ein Hubwagen. Muss die Wärmepumpe auf unebe- Der Soleverteiler vereinigt die Kollektorschleifen der nem Untergrund oder über Treppen befördert wer- Wärmequellenanlage zu einer Hauptleitung, welche den, kann dies mit Tragriemen geschehen. Diese an die Wärmepumpe angeschlossen wird.
  • Seite 6: Aufstellung

    AUFSTELLUNG MONTAGE AUFSTELLUNG MONTAGE 6.1 Allgemeine Hinweise 7.1 Allgemein Das Gerät ist grundsätzlich in Innenräumen auf ei- An der Wärmepumpe sind folgende Anschlüsse ner ebenen, glatten und waagrechten Fläche aufzu- herzustellen: stellen. Dabei sollte der Rahmen rundum dicht am - Vor-/Rücklauf Soleanlage Boden anliegen, um eine geeignete Schallabdichtung - Vor-/Rücklauf Heizung zu gewährleisten.
  • Seite 7: Wärmequellenseitiger Anschluss

    MONTAGE 7.3 Wärmequellenseitiger Anschluss Eine allpolige Abschaltung mit mindestens 3 mm Kontaktöffnungsabstand (z.B. EVU-Sperrschütz oder Folgende Vorgehensweise ist beim Anschluss ein- Leistungsschütz), sowie ein 3-pol. Sicherungsauto- zuhalten: mat mit gemeinsamer Auslösung aller Außenleiter , Die Soleleitung am Vor- und Rücklauf der Wärme- sind vozusehen.
  • Seite 8: Inbetriebnahme

    INBETRIEBNAHME INBETRIEBNAHME Schließen Sie alle Heizkreise, die auch im Betrieb je nach Nutzung geschlossen sein können, so dass der vom Wasserdurchsatz ungünstigste Betriebs- 8.1 Allgemein zustand vorliegt. Dies sind in der Regel die Heiz- kreise der Räume auf der Süd- und Westseite. Min- Um eine ordnungsgemäße Inbetriebnahme zu ge- destens ein Heizkreis muss geöffnet bleiben (z.B.
  • Seite 9: Pflege/Reinigung

    PFLEGE/REINIGUNG PFLEGE/REINIGUNG ACHTUNG! Achtung - Heizungsinstallateure ! Je nach Füllwasserqualität und -menge, insbe- 9.1 Pflege sondere bei Mischinstallation und bei Kunststoff- rohren, kann es gelegentlich zu Ablagerungen Die Wärmepumpe arbeitet wartungsfrei. Um Betriebs- (Rostschlamm, Kalk) kommen, die die Funktion störungen durch Schmutzablagerungen in den Wär- der Heizungsanlage stören.
  • Seite 10: Störungen/Fehlersuche Ausserbetriebnahme

    STÖRUNGEN/FEHLERSUCHE AUSSERBETRIEBNAHME STÖRUNGEN/ AUSSERBETRIEBNAHME FEHLERSUCHE 11.1 Sommeraußerbetriebnahme Die Außerbetriebnahme der Heizung im Sommer wird Diese Wärmepumpe ist ein Qualitätsprodukt und durch Umschalten des Wärmepumpenreglers auf die sollte störungsfrei arbeiten. Tritt dennoch einmal eine Betriebsart "Sommer" erreicht. Störung auf, können Sie diese in den meisten Fällen leicht selbst beheben.
  • Seite 11: Anhang

    ANHANG ANHANG 12.1 Maßbild 12.2 Geräteinformation 12.3 Diagramme 12.3.1 Heizleistung/Druckverlust .. 5BS 12.3.2 Heizleistung/Druckverlust .. 7BS 12.3.3 Heizleistung/Druckverlust .. 9BS 12.3.4 Heizleistung/Druckverlust .. 11BS 17 12.3.5 Heizleistung/Druckverlust .. 14BS 18 12.4 Stromlaufplan 12.4.1 Steuerung 12.4.2 Last 12.4.3 Klemmenanschlussplan 12.4.4 Legende 12.5 Hydr.
  • Seite 12 ANHANG: 12.1 MASSBILD Maßbild...
  • Seite 13: Anhang: 12.2 Geräteinformation

    ANHANG: 12.2 GERÄTEINFORMATION Geräteinformation...
  • Seite 14 ANHANG: 12.3 DIAGRAMME 12.3.1 Heizleistung/Druckverlust .. 5BS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 0,45 m³/h Soledurchsatz 1,2 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 70000 60000 Verdampfer 50000 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß...
  • Seite 15 ANHANG: 12.3 DIAGRAMME 12.3.2 Heizleistung/Druckverlust .. 7BS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 0,6 m³/h Soledurchsatz 1,7 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 70000 60000 Verdampfer 50000 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß...
  • Seite 16 ANHANG: 12.3 DIAGRAMME 12.3.3 Heizleistung/Druckverlust .. 9BS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 0,75 m³/h Soledurchsatz 2,3 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 70000 60000 Verdampfer 50000 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß...
  • Seite 17 ANHANG: 12.3 DIAGRAMME 12.3.4 Heizleistung/Druckverlust .. 11BS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,0 m³/h Soledurchsatz 3,0 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 50000 40000 Verdampfer 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß in [m³/h] Leistungszahl (incl.
  • Seite 18 ANHANG: 12.3 DIAGRAMME 12.3.5 Heizleistung/Druckverlust .. 14BS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,3 m³/h Soledurchsatz 3,5 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 40000 Verdampfer 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß in [m³/h] Leistungszahl (incl.
  • Seite 19: Steuerung

    ANHANG: 12.4 STROMLAUFPLÄNE 12.4.1 Steuerung...
  • Seite 20 ANHANG: 12.4 STROMLAUFPLÄNE 12.4.2 Last...
  • Seite 21 ANHANG: 12.4 STROMLAUFPLÄNE 12.4.3 Klemmenanschlussplan...
  • Seite 22 ANHANG: 12.4 STROMLAUFPLÄNE 12.4.4 Legende Drahtbrücke, muss eingelegt werden, wenn kein Sperrschütz benötigt wird Drahtbrücke, muss bei Verwendung des 2ten Sperreinganges entfernt werden Drahtbrücke, muss bei Einsatz eines Motorschutzkontaktes, für die Primärpumpe, entfernt werden Drahtbrücke, muss bei Einsatz eines Motorschutzkontaktes, für den Verdichter, entfernt werden Offene Drahtbrücken oder Kontakte bedeuten Sperre oder Störung Pressostat Niederdruck-Sole...
  • Seite 23: Anhang: 12.5 Hydraulisches Prinzipschema

    ANHANG: 12.5 HYDRAULISCHES PRINZIPSCHEMA Hydraulisches Prinzipschema...
  • Seite 24: Anhang: 12.6 Ce-Konformitätserklärung

    ANHANG: 12.6 CE-KONFORMITÄTSERKLÄRUNG CE-Konformitätserklärung...
  • Seite 25: Anhang: 12.7 Garantieurkunde/Kundendienst

    Nachbesserungen und Ersatzteile endet mit dem Systemtechnik-Kundendienst erfahren Sie über die zentrale Ablauf der ursprünglichen Garantiezeit für das Gerät. Servicehotline der Glen Dimplex Deutschland GmbH. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, die den Wert oder die Gebrauchstauglichkeit des Glen Dimplex Deutschland GmbH Gerätes nur unwesentlich beeinträchtigen.
  • Seite 26 Notizen...
  • Seite 27 Notizen...
  • Seite 28 Glen Dimplex Deutschland GmbH Technische Änderungen vorbehalten Geschäftsbereich Dimplex Telefax (0 92 21) 709-589 Am Goldenen Feld 18 www.dimplex.de D-95326 Kulmbach...
