Der Prüfer ist so vorkonfiguriert, dass er die allermeisten Prüfungen ohne Voreinstellungen vorschriften- und normgemäß
durchführt. Der größte Teil der Messungen lässt sich folglich durch einfache Anwahl der jeweiligen Funktion mit dem
Drehschalter und Drücken der Taste TEST vornehmen.
Dennoch kann der Benutzer bei Bedarf die Messungen selbst parametrieren, indem er die Einstellungen mit den
Bedientasten im SET-UP vornimmt (siehe § 4).
Das Einspeichern der Messergebnisse ist in § 6 beschrieben.
Eine Erklärung der Abkürzungen finden Sie in § 10.
Bei allen Messungen wird davon ausgegangen, dass sich der Bediener auf Erdpotenzial befindet. Er darf folglich nicht durch
isolierendes Schuhwerk oder isolierte Handschuhe gegen Erde isoliert sein, und er darf die TEST-Taste nicht mit einem isolierenden
Gegenstand (Plastikstift oder ähnliches) betätigen.
3.1. SPANNUNGSMESSUNG
3.1.1. DURCHFÜHREN EINER MESSUNG

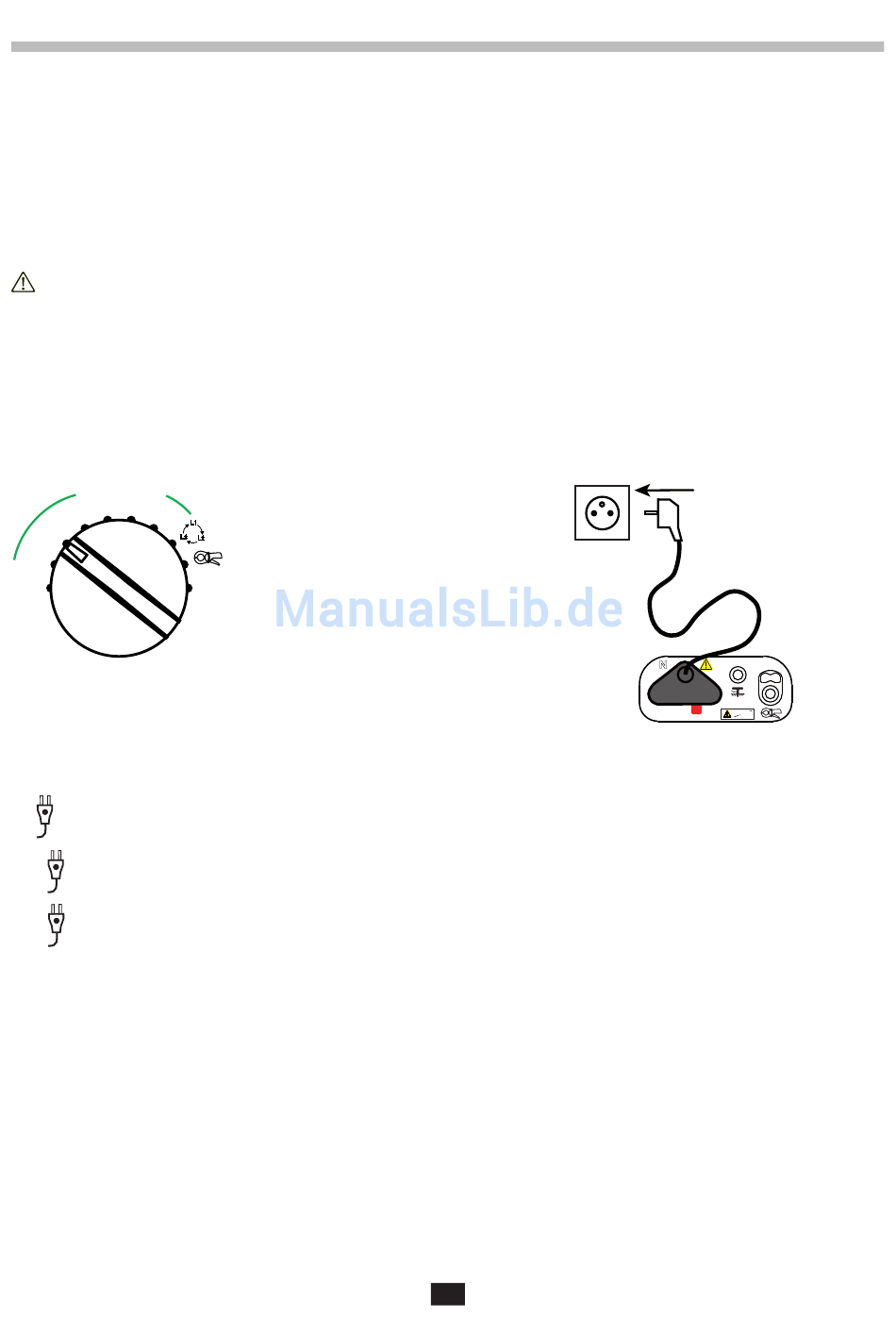

Stellen Sie den Drehschalter auf eine der sechs
mit LOOP/RCD bezeichneten Stellungen.
LOOP /
RCD
300mA
500mA
100mA
var.
30mA
L3
10mA
OFF
Der Stecker des dreiadrigen Netzkabels ist mit einem Markierungspunkt versehen. Nach dem Einstecken des Netzkabels wird die
Lage des Außenleiters (Phase) angezeigt:
L
: erscheint, wenn die Phase am rechten Stift des Steckers anliegt (mit der Markierung nach oben).
„
L
: erscheint, wenn die Phase am linken Stift des Steckers anliegt (mit der Markierung nach oben).
„
L
L
: erscheint, wenn der Prüfer die Phasenlage nicht erkennen kann. Das kann passieren, wenn die Schutzerde PE nicht
„
angeschlossen ist oder der Außenleiter L und die Schutzerde PE vertauscht wurden.
Hinweis: Die Anzeige „L" am betreffenden Steckerstift erscheint, wenn dieser Stift die höhere Spannung gegenüber PE führt. Sie
bedeutet NICHT, dass am anderen Stift nicht auch eine gefährliche Spannung anliegen kann!
3. EINFACHE BENUTZUNG
L1
L2
SET-UP
Stecken Sie das dreiadrige Netzkabel in den Prüfer ein und
anschließend in die Steckdose des zu prüfenden Stromkreises.
12
N
600V CAT III
L2
L3
L1
PE
L
>
550V
