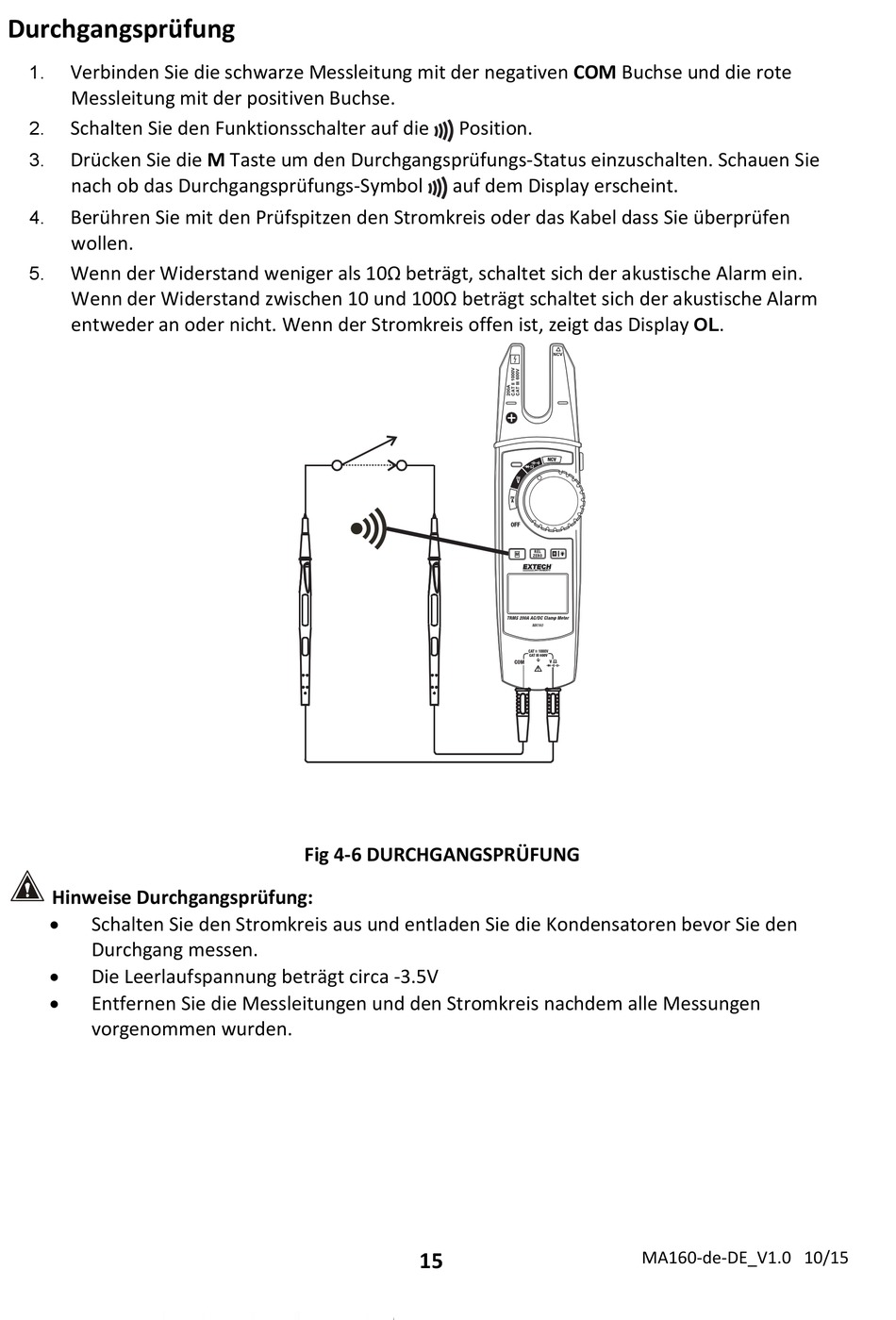

Durchgangsprüfung
1.
Verbinden Sie die schwarze Messleitung mit der negativen COM Buchse und die rote
Messleitung mit der positiven Buchse.
2.
Schalten Sie den Funktionsschalter auf die Position.
3.
Drücken Sie die M Taste um den Durchgangsprüfungs‐Status einzuschalten. Schauen Sie
nach ob das Durchgangsprüfungs‐Symbol auf dem Display erscheint.
4.
Berühren Sie mit den Prüfspitzen den Stromkreis oder das Kabel dass Sie überprüfen
wollen.
5.
Wenn der Widerstand weniger als 10Ω beträgt, schaltet sich der akustische Alarm ein.
Wenn der Widerstand zwischen 10 und 100Ω beträgt schaltet sich der akustische Alarm
entweder an oder nicht. Wenn der Stromkreis offen ist, zeigt das Display
Hinweise Durchgangsprüfung:
Schalten Sie den Stromkreis aus und entladen Sie die Kondensatoren bevor Sie den
Durchgang messen.
Die Leerlaufspannung beträgt circa ‐3.5V
Entfernen Sie die Messleitungen und den Stromkreis nachdem alle Messungen
vorgenommen wurden.
Fig 4‐6 DURCHGANGSPRÜFUNG
15
OL
.
MA160‐de‐DE_V1.0 10/15
