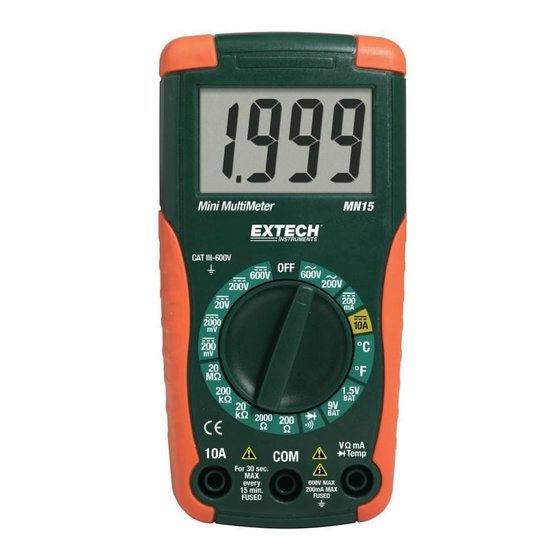

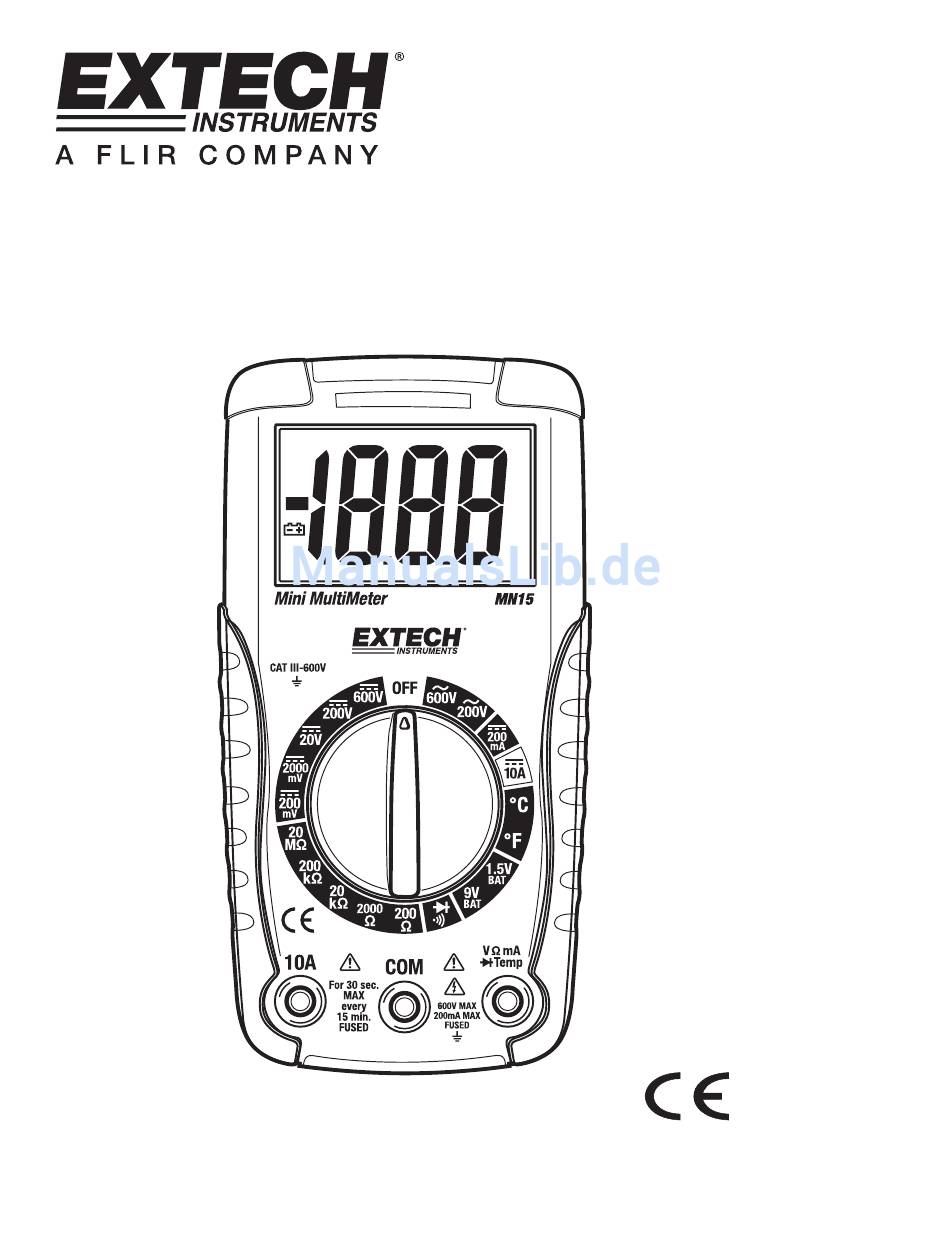

- Seite 1 Benutzerhandbuch Digitales Mini-Vielfachmessgerät Modell MN15...
-
Seite 2: Einführung
Einführung Wir gratulieren Ihnen zum Erwerb des Extech MN15 Vielfachmessgeräts. Der MN15 misst Wechsel- und Gleichstrom, Wechsel- und Gleichspannung, Widerstand, Dioden, Stromdurchgang sowie Typ K Thermoelementtemperaturen. Dieses Gerät wird bei richtiger Handhabung viele Jahre lang verlässlich arbeiten. Sicherheit Dieses Symbol in Kombination mit einem anderen Symbol, Endgerät oder Betriebsapparat weist darauf hin, dass der Nutzer für weitere... -
Seite 3: Funktion
5. COM-Eingangsbuchse 6. Batteriefach (Rückseite) SYMBOLE •))) Stromdurchgang Diode AC (Wechselstrom) DC (Gleichstrom) Mega (10 ) (Ohm) Milli (10 ) (Volt, Ampere) Kilo (10 ) (Ohm) Volt Ω Ampere Batteriemessung °C Grad Celsius °F Grad Fahrenheit Niedrige Batterie MN15-EU V1.2 7/08... - Seite 4 Messfühlers mit dem positiven Anschluss des Kreislaufs. Lesen Sie den Spannungswert auf dem Bildschirm ab. Falls die Messung unterhalb des Maximums eines niedrigeren Bereichs liegt, dann wechseln Sie zu diesem Bereich, um ein besseres Ergebnis zu erreichen. MN15-EU V1.2 7/08...
- Seite 5 Berühren Sie mit der Spitze des schwarzen Messfühlers die negative Seite der Unterbrechung. Berühren Sie mit der Spitze des roten Messfühlers die positive Seite der Unterbrechung. Schalten Sie die Stromversorgung des Messkreises ein. Lesen Sie den Stromwert auf dem Display ab. MN15-EU V1.2 7/08...
- Seite 6 Eine typische Diodenmessung zeigt circa .400 bis .500 Volt für die Durchlassmessung und “1. ” für die Umkehrmessung an. Eine abgeschaltete Diode wird einen niedrigen Wert für sowohl den Umkehr- als auch den Durchlasstest anzeigen. Eine stromführende Diode wird “1. ” für beide Richtungen angeben. MN15-EU V1.2 7/08...
- Seite 7 Temperatur Sie messen möchten. Lesen Sie die Temperatur vom Bildschirm ab. Bemerkung: Der Temperaturfühler ist mit einem K-Typ Mini-Steckverbinder ausgerüstet. Der Mini-Steckverbinder für den Adapter des Bananensteckverbinders ist für den Anschluss an den Eingang des Bananensteckers vorgesehen. MN15-EU V1.2 7/08...
-
Seite 8: Instandhaltung
Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien verkauft werden, abgeben! Entsorgung Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. MN15-EU V1.2 7/08... -
Seite 9: Technische Daten
• (% Messwert) – Dies ist die Genauigkeit des Messkreislaufes. • (+ Ziffern) – Dies ist die Genauigkeit des Wandlers von analog zu digital. Genauigkeit liegt zwischen 18 C und 28 C (65 F und 83 F) und unterhalb von 75% RH. MN15-EU V1.2 7/08... - Seite 10 Geräte der ÜBERSPANNUNGSKATEGORIE IV sind für die Benutzung am Ursprung des Spannungsnetzes geeignet. Hinweis – Beispiele sind Elektrizitätsmessgeräte und primäre Überstromschutzgeräte. Copyright © 2008 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechtes der vollständigen oder teilweisen Vervielfältigung in jeder Form.
