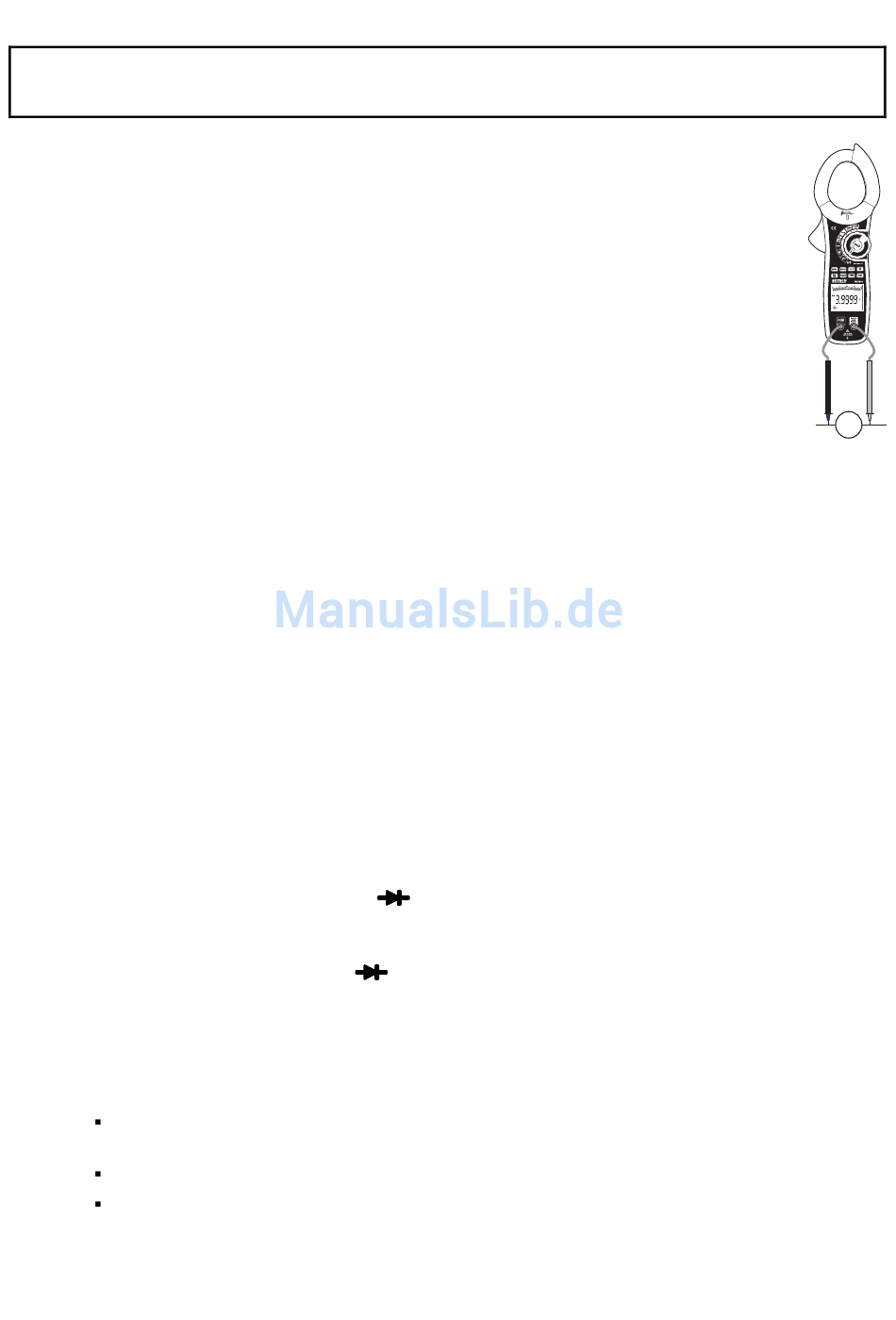

Wechsel- und Gleichspannungsmessung
ACHTUNG: Führen Sie keine Spannungsmessungen durch, falls ein Motor im Schaltkreis ein- oder
ausgeschaltet wird. Es könnte zu hohen Spannungsspitzen kommen, die das Messgerät beschädigen
können.
1.
Drehen Sie den Funktionsschalter in die V Stellung.
2.
Betätigen Sie die MODE Taste um Wechsel- oder Gleichspannung
auszuwählen.
3.
Stecken Sie den Bananenstecker der schwarzen Prüfspitze in die negative
COM Buchse.
Stecken Sie den Bananenstecker der roten Prüfspitze in die positive V
Buchse.
4.
Berühren Sie mit der schwarzen Prüfspitze das negative Ende der Schaltung.
Berühren Sie mit der roten Prüfspitze das positive Ende der Schaltung.
5.
Lesen Sie den Spannungswert vom Bildschirm ab.
Frequenz
Ist ACV eingestellt, wird die gemessene Frequenz im unteren Bildschirm
angezeigt.
Widerstandsmessung
Bemerkung: Schalten Sie das zu prüfende Gerät stromfrei, bevor Sie den Widerstand messen.
1.
Stellen Sie den Funktionsschalter auf Ω .
2.
Stecken Sie den Bananenstecker der schwarzen Prüfspitze in die negative COM Buchse.
Stecken Sie den Bananenstecker der roten Prüfspitze in die positive V Buchse.
3.
Berühren Sie mit der schwarzen Prüfspitze ein Ende des zu prüfenden Bauteils.
Berühren Sie mit der roten Prüfspitze das andere Ende des zu prüfenden Bauteils.
4.
Lesen Sie den Widerstandswert vom Bildschirm ab.
Durchgangsprüfung
Drehen Sie den Funktionsschalter in die • ) ) ) Stellung.
1.
2.
Stecken Sie den Bananenstecker der schwarzen Prüfspitze in die negative COM Buchse.
Stecken Sie den Bananenstecker der roten Prüfspitze in die positive V Buchse.
Betätigen Sie die MODE Taste um • ) ) ) (Durchgang) einzustellen.
3.
4.
Positionieren Sie die Prüfspitzen an den entgegen gesetzten Enden der zu prüfenden Schaltungen
oder Bauteile.
5.
Liegt der Widerstand unter dem Durchgangsgrenzwert, ertönt ein Signal.
Diodenprüfung
1.
Stellen Sie den Funktionsschalter auf
2.
Stecken Sie den Bananenstecker der schwarzen Prüfspitze in die negative COM Buchse.
Stecken Sie den Bananenstecker der roten Prüfspitze in die positive V Buchse.
3.
Betätigen Sie die MODE Taste um
4.
Legen Sie die Prüfspitzen an die zu prüfende Diode oder den Halbleiterübergang. Notieren Sie das
Ergebnis der Messung.
5.
Kehren Sie die Polarität der Prüfspitzen um, indem Sie die rote und schwarze Spitze umgekehrt
einstecken. Notieren Sie das Ergebnis.
6.
Die Diode oder der Übergang können auf folgende Weise geprüft werden:
Wenn bei einer Messung ein Messwert (typisch 0,400 V bis 01,800 V) und bei einer anderen
OL angezeigt wird, ist die Diode in Ordnung.
Wird bei beiden Messungen OL angezeigt, ist das Bauteil offen geschaltet.
Sind beide Messwerte sehr niedrig oder '0', ist das Bauteil kurzgeschlossen.
.
(Diode) einzustellen.
