Diodenprüfung
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM Buchse
und den Bananenstecker der roten Messleitung in die positive
2.
Drehen Sie den Funktionsschalter auf die
Diodenprüfungsfunktion einzuschalten. Symbole der Diode und der Spannung werden auf
dem LCD Display angezeigt wenn das Messgerät im Dioden Prüfungs‐Status eingestellt ist.
3.
Berühren Sie mit den Prüfspitzen die Diode oder den Halbleiterübergang. Beachten Sie den
Zählerstand.
4.
Tauschen Sie die Polarität der roten und schwarzen Messleitung.
5.
Die Diode oder der Übergang kann wie folgt bewertet werden:
Wenn das Display einen Wert anzeigt (typischerweise 0.400V bis 0.900V) und beim
Tausch der Messleitungen OL anzeigt, ist die Diode in Ordnung.
Wenn beide Ablesungen OL auf dem Display anzeigen, ist das Gerät geöffnet.
Wenn beide Werte sehr klein sind oder '0' anzeigen, ist das Gerät kurzgeschlossen.
Position. Benutzen Sie die M Taste um die

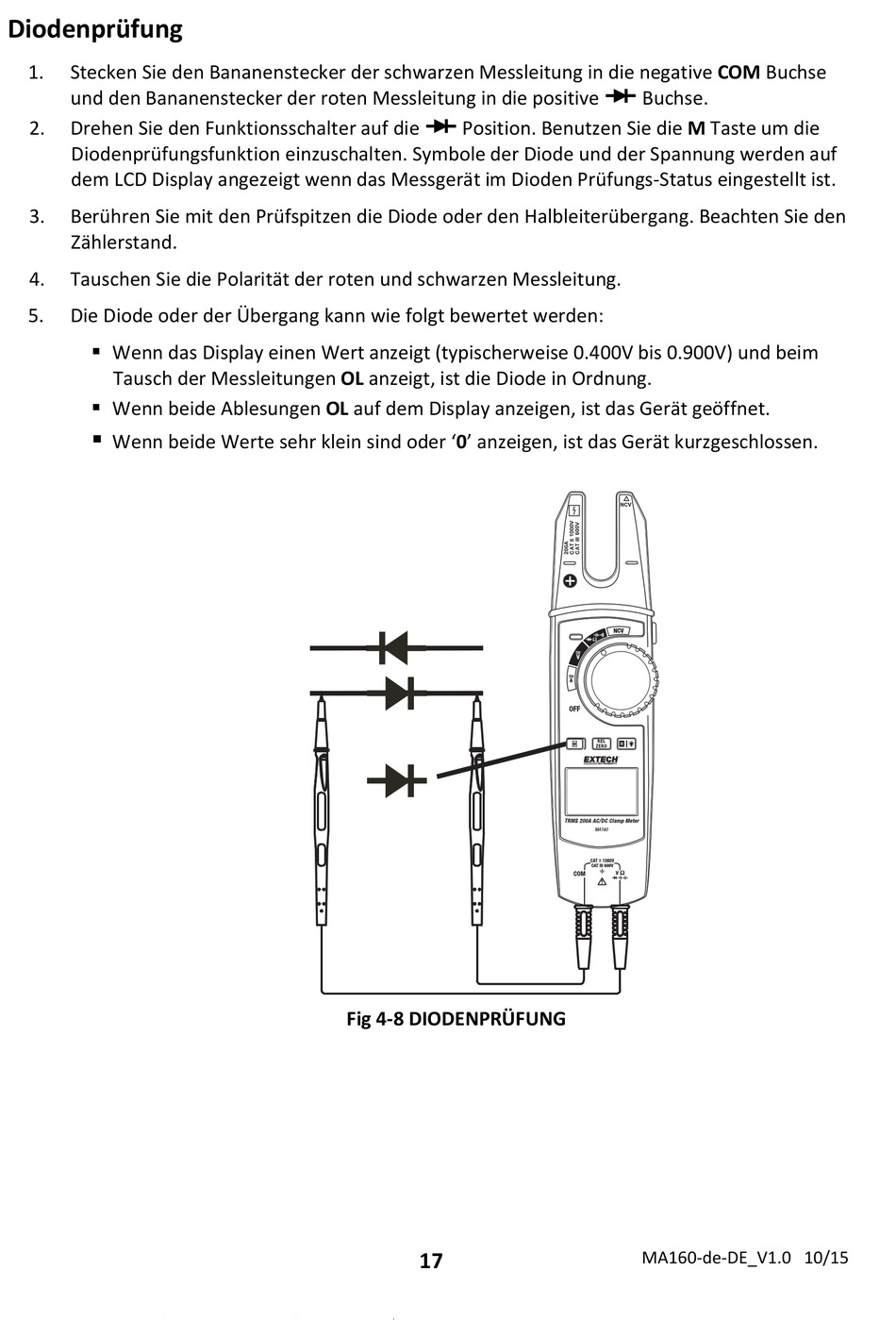

Fig 4‐8 DIODENPRÜFUNG
17
Buchse.
MA160‐de‐DE_V1.0 10/15
