Kapazitätsmessungen - Extech Instruments MA160 Bedienungsanleitung

True rms 200a ac/dc strommesszange
Inhaltsverzeichnis

Werbung

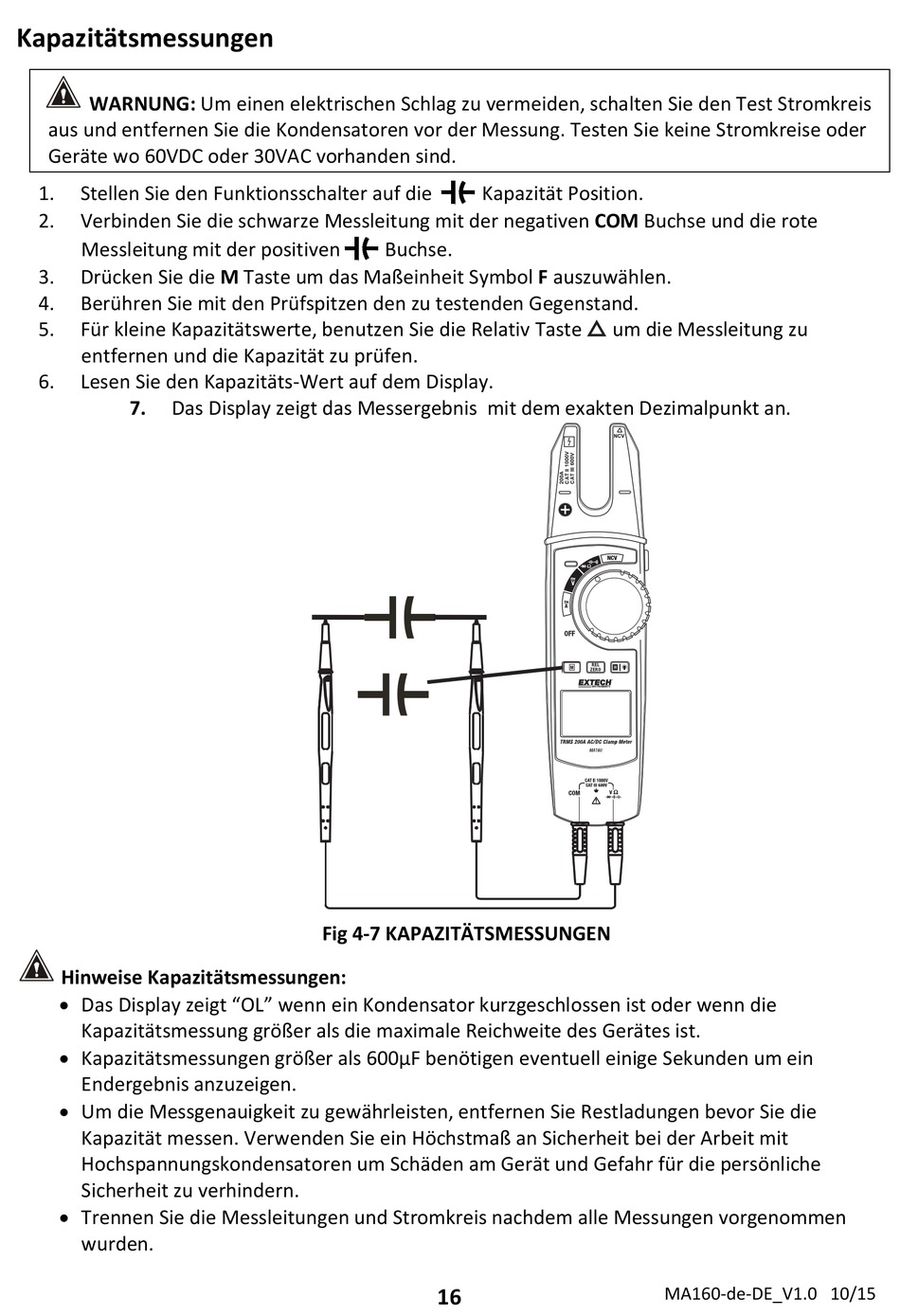

Kapazitätsmessungen

WARNUNG: Um einen elektrischen Schlag zu vermeiden, schalten Sie den Test Stromkreis
aus und entfernen Sie die Kondensatoren vor der Messung. Testen Sie keine Stromkreise oder
Geräte wo 60VDC oder 30VAC vorhanden sind.
1.
Stellen Sie den Funktionsschalter auf die
2.
Verbinden Sie die schwarze Messleitung mit der negativen COM Buchse und die rote
Messleitung mit der positiven
3.
Drücken Sie die M Taste um das Maßeinheit Symbol F auszuwählen.
4.
Berühren Sie mit den Prüfspitzen den zu testenden Gegenstand.
5.
Für kleine Kapazitätswerte, benutzen Sie die Relativ Taste   um die Messleitung zu
entfernen und die Kapazität zu prüfen.
6.
Lesen Sie den Kapazitäts‐Wert auf dem Display.
7.
Das Display zeigt das Messergebnis  mit dem exakten Dezimalpunkt an.
Hinweise Kapazitätsmessungen:

 Das Display zeigt "OL" wenn ein Kondensator kurzgeschlossen ist oder wenn die
Kapazitätsmessung größer als die maximale Reichweite des Gerätes ist.
 Kapazitätsmessungen größer als 600μF benötigen eventuell einige Sekunden um ein
Endergebnis anzuzeigen.
 Um die Messgenauigkeit zu gewährleisten, entfernen Sie Restladungen bevor Sie die
Kapazität messen. Verwenden Sie ein Höchstmaß an Sicherheit bei der Arbeit mit
Hochspannungskondensatoren um Schäden am Gerät und Gefahr für die persönliche
Sicherheit zu verhindern.
 Trennen Sie die Messleitungen und Stromkreis nachdem alle Messungen vorgenommen
wurden.
Kapazität Position.
 Buchse.
Fig 4‐7 KAPAZITÄTSMESSUNGEN
16

MA160‐de‐DE_V1.0   10/15
