Invacare®Action1 R
VORSICHT!
Einklemmgefahr
— Halten Sie die Finger beim Abnehmen, Anbringen
oder Anpassen der Armlehne von beweglichen
Teilen fern.

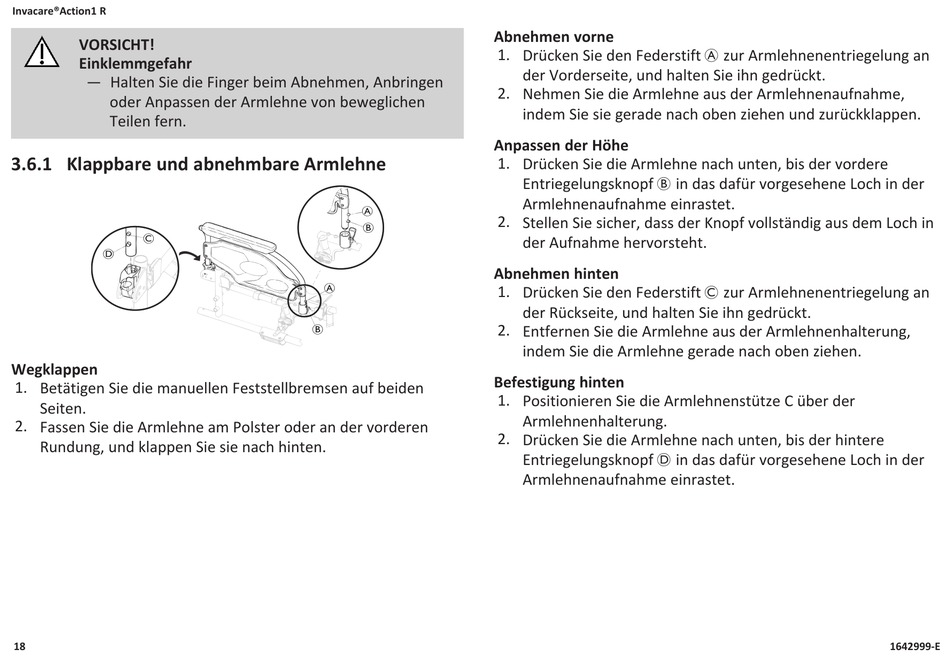

3.6.1 Klappbare und abnehmbare Armlehne

C
D
Wegklappen
1. Betätigen Sie die manuellen Feststellbremsen auf beiden
Seiten.
2. Fassen Sie die Armlehne am Polster oder an der vorderen
Rundung, und klappen Sie sie nach hinten.
18
A
B
A
B
Abnehmen vorne
1. Drücken Sie den Federstift A zur Armlehnenentriegelung an
der Vorderseite, und halten Sie ihn gedrückt.
2. Nehmen Sie die Armlehne aus der Armlehnenaufnahme,
indem Sie sie gerade nach oben ziehen und zurückklappen.
Anpassen der Höhe
1. Drücken Sie die Armlehne nach unten, bis der vordere
Entriegelungsknopf B in das dafür vorgesehene Loch in der
Armlehnenaufnahme einrastet.
2. Stellen Sie sicher, dass der Knopf vollständig aus dem Loch in
der Aufnahme hervorsteht.
Abnehmen hinten
1. Drücken Sie den Federstift C zur Armlehnenentriegelung an
der Rückseite, und halten Sie ihn gedrückt.
2. Entfernen Sie die Armlehne aus der Armlehnenhalterung,
indem Sie die Armlehne gerade nach oben ziehen.
Befestigung hinten
1. Positionieren Sie die Armlehnenstütze C über der
Armlehnenhalterung.
2. Drücken Sie die Armlehne nach unten, bis der hintere
Entriegelungsknopf D in das dafür vorgesehene Loch in der
Armlehnenaufnahme einrastet.
1642999-E
