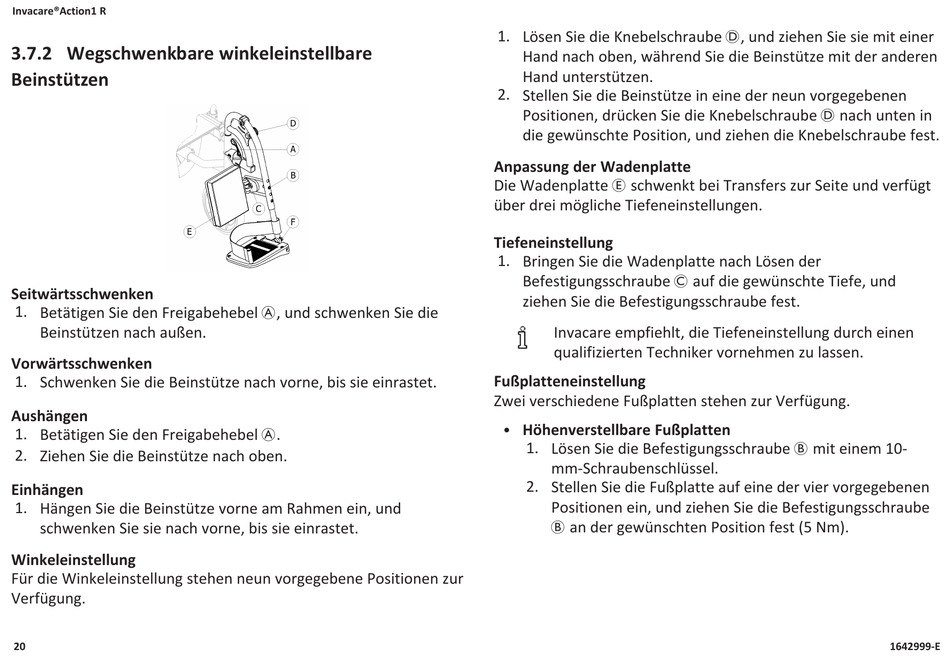

3.7.2 Wegschwenkbare winkeleinstellbare
Beinstützen
Seitwärtsschwenken

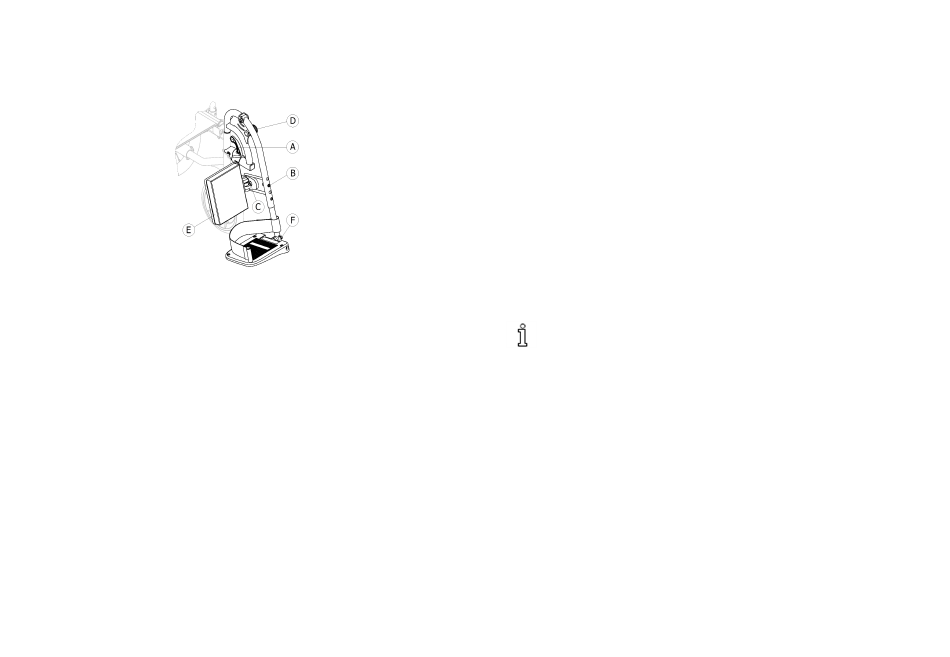

1. Betätigen Sie den Freigabehebel A, und schwenken Sie die
Beinstützen nach außen.
Vorwärtsschwenken
1. Schwenken Sie die Beinstütze nach vorne, bis sie einrastet.
Aushängen
1. Betätigen Sie den Freigabehebel A.
2. Ziehen Sie die Beinstütze nach oben.
Einhängen
1. Hängen Sie die Beinstütze vorne am Rahmen ein, und
schwenken Sie sie nach vorne, bis sie einrastet.
Winkeleinstellung
Für die Winkeleinstellung stehen neun vorgegebene Positionen zur
Verfügung.
20
1. Lösen Sie die Knebelschraube D, und ziehen Sie sie mit einer
Hand nach oben, während Sie die Beinstütze mit der anderen
Hand unterstützen.
2. Stellen Sie die Beinstütze in eine der neun vorgegebenen
Positionen, drücken Sie die Knebelschraube D nach unten in
die gewünschte Position, und ziehen die Knebelschraube fest.
Anpassung der Wadenplatte
Die Wadenplatte E schwenkt bei Transfers zur Seite und verfügt
über drei mögliche Tiefeneinstellungen.
Tiefeneinstellung
1. Bringen Sie die Wadenplatte nach Lösen der
Befestigungsschraube C auf die gewünschte Tiefe, und
ziehen Sie die Befestigungsschraube fest.
Invacare empfiehlt, die Tiefeneinstellung durch einen
qualifizierten Techniker vornehmen zu lassen.
Fußplatteneinstellung
Zwei verschiedene Fußplatten stehen zur Verfügung.
Höhenverstellbare Fußplatten
l
1. Lösen Sie die Befestigungsschraube B mit einem 10-
mm-Schraubenschlüssel.
2. Stellen Sie die Fußplatte auf eine der vier vorgegebenen
Positionen ein, und ziehen Sie die Befestigungsschraube
B an der gewünschten Position fest (5 Nm).
