Abbauen Und Anbauen Der Hinterräder - Invacare Action 1 R Gebrauchsanweisung

1. Klappen Sie den Rollstuhl zusammen (siehe Kapitel 7.2
Zusammenklappen und Auseinanderfalten des Rollstuhls,
seite 41).
2. Heben Sie den Rollstuhl immer an den mit A
gekennzeichneten Punkten am Rahmen an.

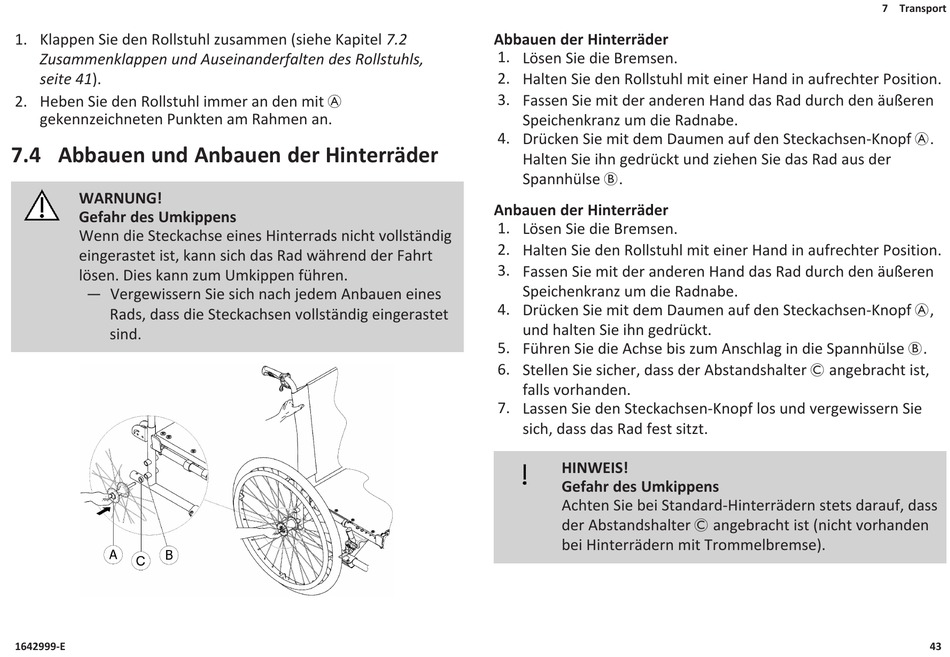

7.4 Abbauen und Anbauen der Hinterräder
WARNUNG!
Gefahr des Umkippens
Wenn die Steckachse eines Hinterrads nicht vollständig
eingerastet ist, kann sich das Rad während der Fahrt
lösen. Dies kann zum Umkippen führen.
— Vergewissern Sie sich nach jedem Anbauen eines
Rads, dass die Steckachsen vollständig eingerastet
sind.
1642999-E
Abbauen der Hinterräder
1. Lösen Sie die Bremsen.
2. Halten Sie den Rollstuhl mit einer Hand in aufrechter Position.
3. Fassen Sie mit der anderen Hand das Rad durch den äußeren
Speichenkranz um die Radnabe.
4. Drücken Sie mit dem Daumen auf den Steckachsen-Knopf A.
Halten Sie ihn gedrückt und ziehen Sie das Rad aus der
Spannhülse B.
Anbauen der Hinterräder
1. Lösen Sie die Bremsen.
2. Halten Sie den Rollstuhl mit einer Hand in aufrechter Position.
3. Fassen Sie mit der anderen Hand das Rad durch den äußeren
Speichenkranz um die Radnabe.
4. Drücken Sie mit dem Daumen auf den Steckachsen-Knopf A,
und halten Sie ihn gedrückt.
5. Führen Sie die Achse bis zum Anschlag in die Spannhülse B.
6. Stellen Sie sicher, dass der Abstandshalter C angebracht ist,
falls vorhanden.
7. Lassen Sie den Steckachsen-Knopf los und vergewissern Sie
sich, dass das Rad fest sitzt.
HINWEIS!
Gefahr des Umkippens
Achten Sie bei Standard-Hinterrädern stets darauf, dass
der Abstandshalter C angebracht ist (nicht vorhanden
bei Hinterrädern mit Trommelbremse).
7 Transport
43
