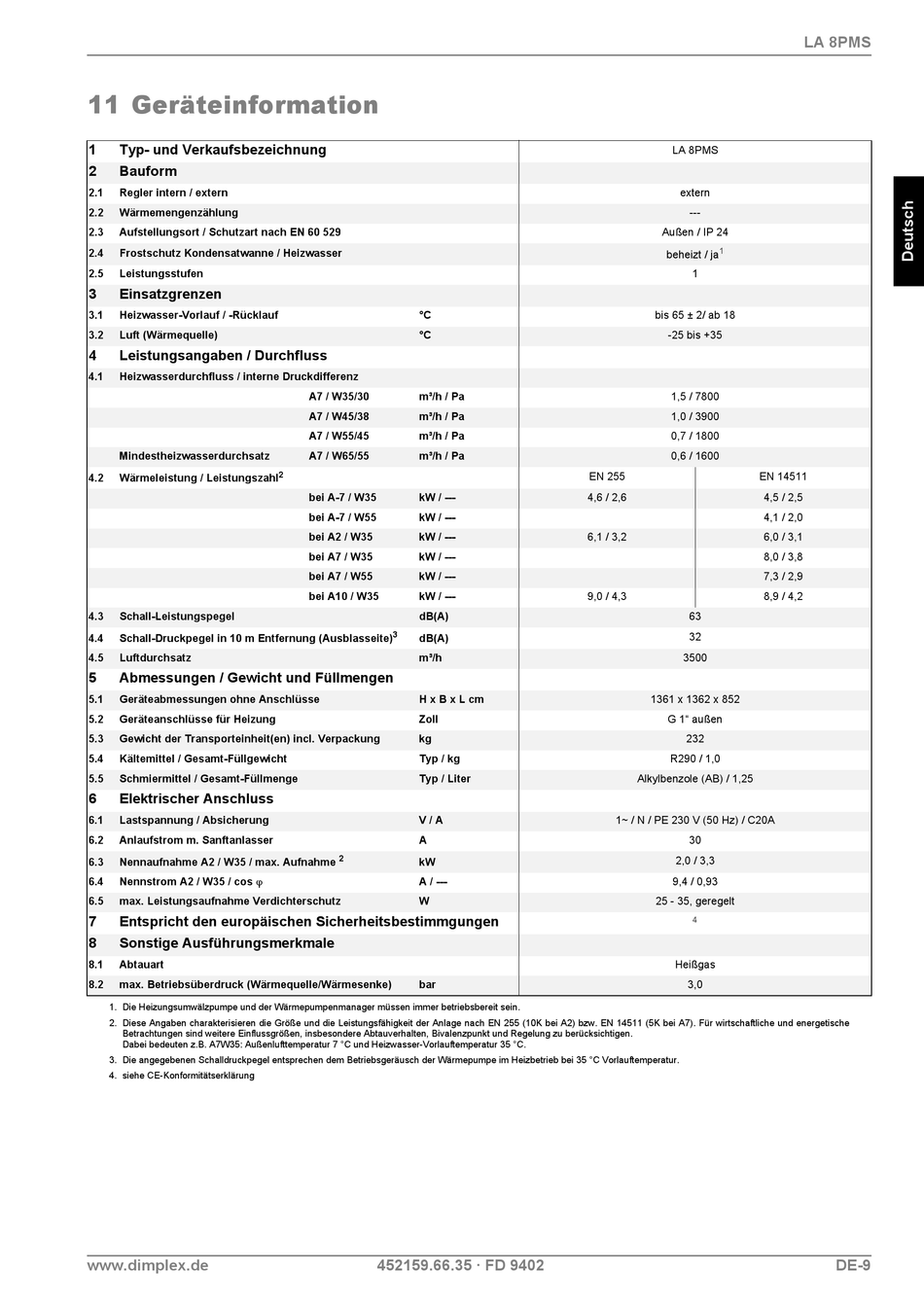

11 Geräteinformation
1 Typ- und Verkaufsbezeichnung
2 Bauform
2.1 Regler intern / extern
2.2 Wärmemengenzählung
2.3 Aufstellungsort / Schutzart nach EN 60 529
2.4 Frostschutz Kondensatwanne / Heizwasser
2.5 Leistungsstufen
3

Einsatzgrenzen

3.1 Heizwasser-Vorlauf / -Rücklauf
3.2 Luft (Wärmequelle)
4 Leistungsangaben / Durchfluss
4.1 Heizwasserdurchfluss / interne Druckdifferenz
Mindestheizwasserdurchsatz
4.2 Wärmeleistung / Leistungszahl
4.3 Schall-Leistungspegel
4.4 Schall-Druckpegel in 10 m Entfernung (Ausblasseite)
4.5 Luftdurchsatz
5 Abmessungen / Gewicht und Füllmengen
5.1 Geräteabmessungen ohne Anschlüsse
5.2 Geräteanschlüsse für Heizung
5.3 Gewicht der Transporteinheit(en) incl. Verpackung
5.4 Kältemittel / Gesamt-Füllgewicht
5.5 Schmiermittel / Gesamt-Füllmenge
6 Elektrischer Anschluss
6.1 Lastspannung / Absicherung
6.2 Anlaufstrom m. Sanftanlasser
6.3 Nennaufnahme A2 / W35 / max. Aufnahme
Nennstrom A2 / W35 / cos 
6.4
6.5 max. Leistungsaufnahme Verdichterschutz
7 Entspricht den europäischen Sicherheitsbestimmgungen
8 Sonstige Ausführungsmerkmale
8.1 Abtauart
8.2 max. Betriebsüberdruck (Wärmequelle/Wärmesenke)
1. Die Heizungsumwälzpumpe und der Wärmepumpenmanager müssen immer betriebsbereit sein.
2. Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage nach EN 255 (10K bei A2) bzw. EN 14511 (5K bei A7). Für wirtschaftliche und energetische
Betrachtungen sind weitere Einflussgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und Regelung zu berücksichtigen.
Dabei bedeuten z.B. A7W35: Außenlufttemperatur 7 °C und Heizwasser-Vorlauftemperatur 35 °C.
3. Die angegebenen Schalldruckpegel entsprechen dem Betriebsgeräusch der Wärmepumpe im Heizbetrieb bei 35 °C Vorlauftemperatur.
4. siehe CE-Konformitätserklärung
www.dimplex.de
°C
°C
A7 / W35/30 m³/h / Pa
A7 / W45/38 m³/h / Pa
A7 / W55/45 m³/h / Pa
A7 / W65/55 m³/h / Pa
2
bei A-7 / W35 kW / ---
bei A-7 / W55 kW / ---
bei A2 / W35 kW / ---
bei A7 / W35 kW / ---
bei A7 / W55 kW / ---
bei A10 / W35 kW / ---
dB(A)
3
dB(A)
m³/h
H x B x L cm
Zoll
kg
Typ / kg
Typ / Liter
V / A
A
2
kW
A / ---
W
bar
452159.66.35 · FD 9402
LA 8PMS
extern
---
Außen / IP 24
1
beheizt / ja
1
bis 65 ± 2/ ab 18
-25 bis +35
1,5 / 7800
1,0 / 3900
0,7 / 1800
0,6 / 1600
EN 255 EN 14511
4,6 / 2,6
6,1 / 3,2
9,0 / 4,3
63
32
3500
1361 x 1362 x 852
G 1" außen
232
R290 / 1,0
Alkylbenzole (AB) / 1,25
1~ / N / PE 230 V (50 Hz) / C20A
30
2,0 / 3,3
9,4 / 0,93
25 - 35, geregelt
4
Heißgas
3,0
LA 8PMS
4,5 / 2,5
4,1 / 2,0
6,0 / 3,1
8,0 / 3,8
7,3 / 2,9
8,9 / 4,2
DE-9
