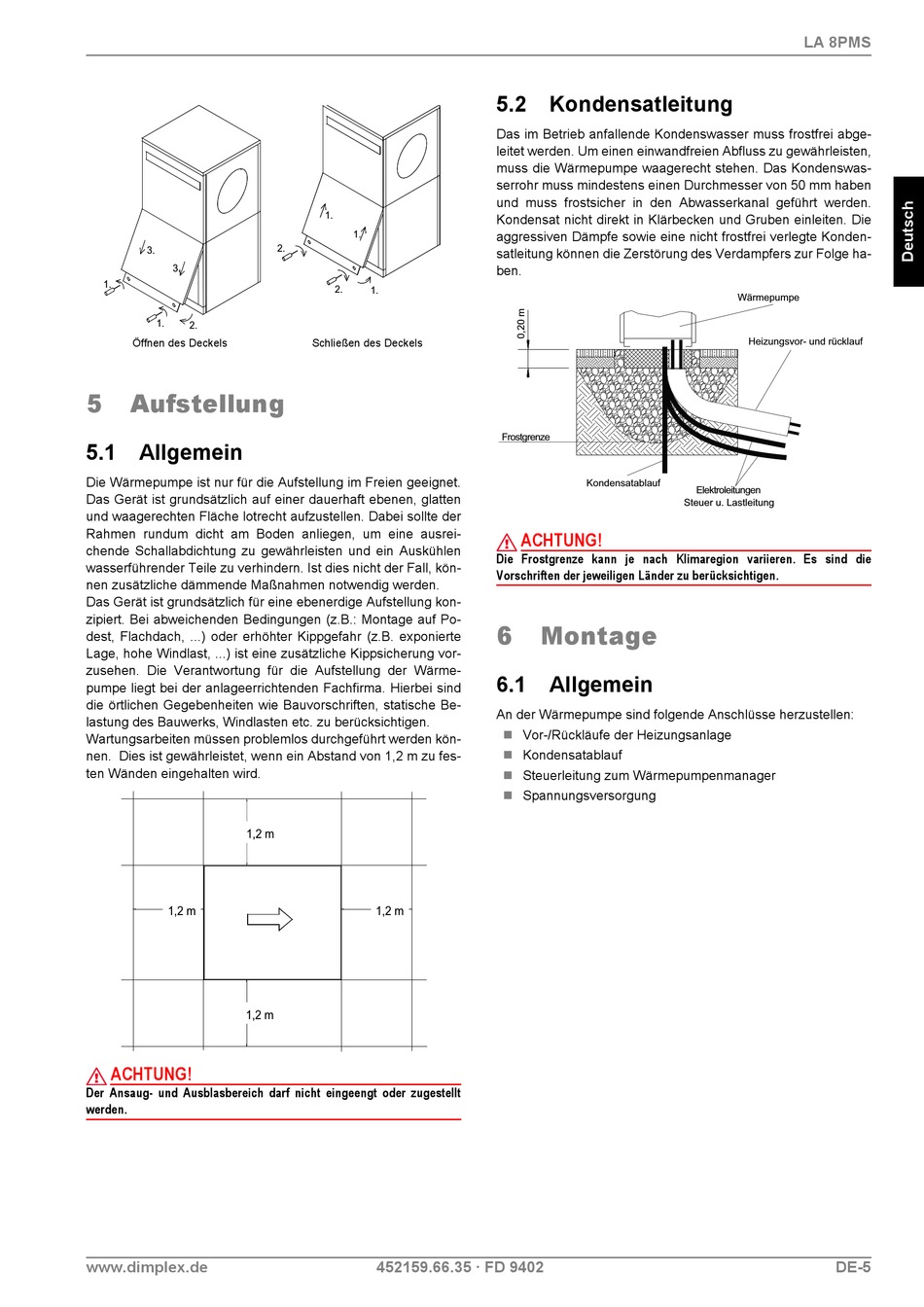

Öffnen des Deckels
5

Aufstellung

5.1 Allgemein

Die Wärmepumpe ist nur für die Aufstellung im Freien geeignet.
Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten
und waagerechten Fläche lotrecht aufzustellen. Dabei sollte der
Rahmen rundum dicht am Boden anliegen, um eine ausrei-
chende Schallabdichtung zu gewährleisten und ein Auskühlen
wasserführender Teile zu verhindern. Ist dies nicht der Fall, kön-
nen zusätzliche dämmende Maßnahmen notwendig werden.
Das Gerät ist grundsätzlich für eine ebenerdige Aufstellung kon-
zipiert. Bei abweichenden Bedingungen (z.B.: Montage auf Po-
dest, Flachdach, ...) oder erhöhter Kippgefahr (z.B. exponierte
Lage, hohe Windlast, ...) ist eine zusätzliche Kippsicherung vor-
zusehen. Die Verantwortung für die Aufstellung der Wärme-
pumpe liegt bei der anlageerrichtenden Fachfirma. Hierbei sind
die örtlichen Gegebenheiten wie Bauvorschriften, statische Be-
lastung des Bauwerks, Windlasten etc. zu berücksichtigen.
Wartungsarbeiten müssen problemlos durchgeführt werden kön-
nen. Dies ist gewährleistet, wenn ein Abstand von 1,2 m zu fes-
ten Wänden eingehalten wird.
ACHTUNG!
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt
werden.
www.dimplex.de
Schließen des Deckels
452159.66.35 · FD 9402

5.2 Kondensatleitung

Das im Betrieb anfallende Kondenswasser muss frostfrei abge-
leitet werden. Um einen einwandfreien Abfluss zu gewährleisten,
muss die Wärmepumpe waagerecht stehen. Das Kondenswas-
serrohr muss mindestens einen Durchmesser von 50 mm haben
und muss frostsicher in den Abwasserkanal geführt werden.
Kondensat nicht direkt in Klärbecken und Gruben einleiten. Die
aggressiven Dämpfe sowie eine nicht frostfrei verlegte Konden-
satleitung können die Zerstörung des Verdampfers zur Folge ha-
ben.
ACHTUNG!
Die Frostgrenze kann je nach Klimaregion variieren. Es sind die
Vorschriften der jeweiligen Länder zu berücksichtigen.
6

Montage

6.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse herzustellen:
 Vor-/Rückläufe der Heizungsanlage
 Kondensatablauf
 Steuerleitung zum Wärmepumpenmanager
 Spannungsversorgung
LA 8PMS
DE-5
