LA 8PMS

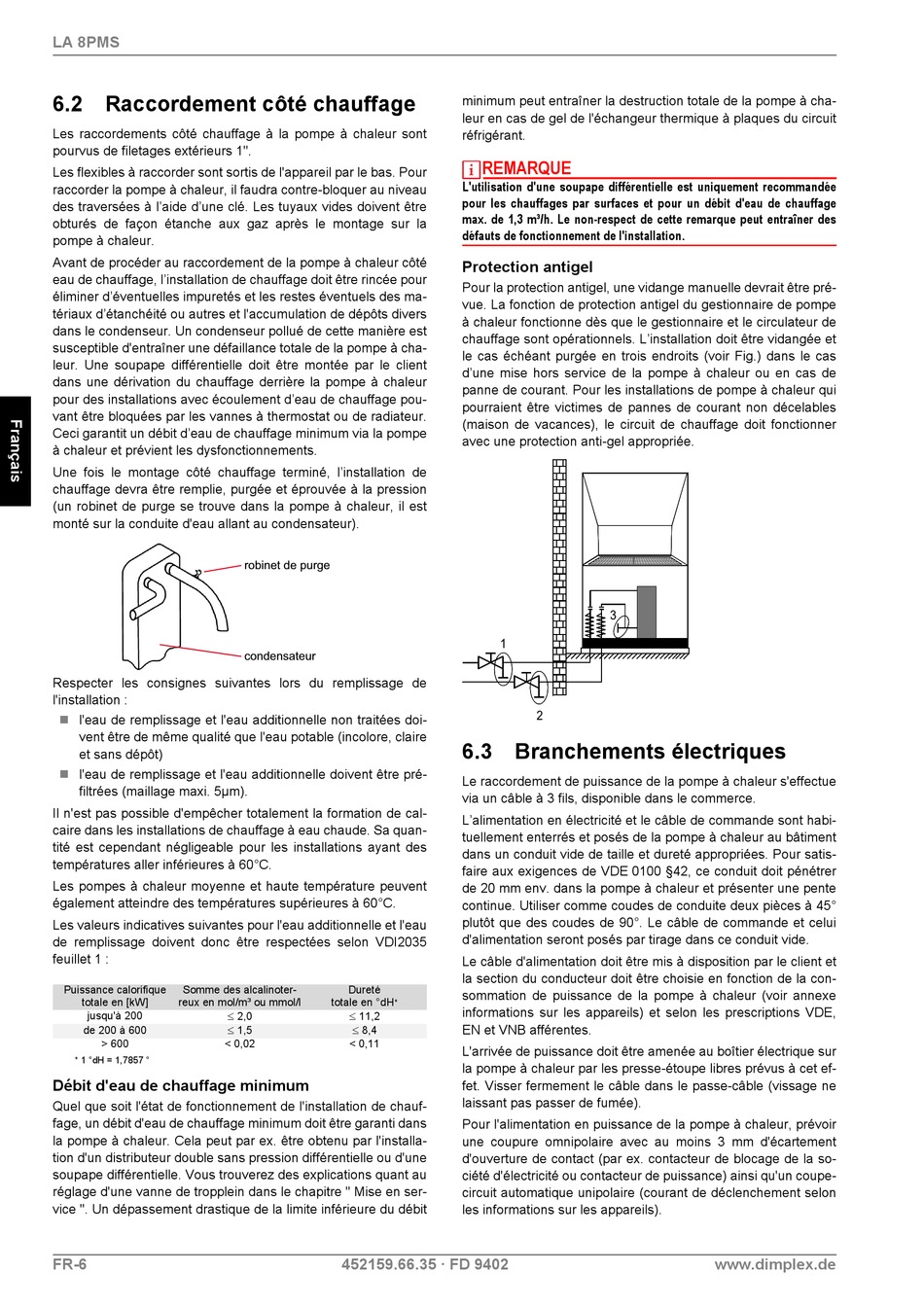

6.2 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1".
Les flexibles à raccorder sont sortis de l'appareil par le bas. Pour
raccorder la pompe à chaleur, il faudra contre-bloquer au niveau
des traversées à l'aide d'une clé. Les tuyaux vides doivent être
obturés de façon étanche aux gaz après le montage sur la
pompe à chaleur.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés et les restes éventuels des ma-
tériaux d'étanchéité ou autres et l'accumulation de dépôts divers
dans le condenseur. Un condenseur pollué de cette manière est
susceptible d'entraîner une défaillance totale de la pompe à cha-
leur. Une soupape différentielle doit être montée par le client
dans une dérivation du chauffage derrière la pompe à chaleur
pour des installations avec écoulement d'eau de chauffage pou-
vant être bloquées par les vannes à thermostat ou de radiateur.
Ceci garantit un débit d'eau de chauffage minimum via la pompe
à chaleur et prévient les dysfonctionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression
(un robinet de purge se trouve dans la pompe à chaleur, il est
monté sur la conduite d'eau allant au condensateur).
Respecter les consignes suivantes lors du remplissage de
l'installation :
l'eau de remplissage et l'eau additionnelle non traitées doi-
vent être de même qualité que l'eau potable (incolore, claire
et sans dépôt)
l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées (maillage maxi. 5µm).
Il n'est pas possible d'empêcher totalement la formation de cal-
caire dans les installations de chauffage à eau chaude. Sa quan-
tité est cependant négligeable pour les installations ayant des
températures aller inférieures à 60°C.
Les pompes à chaleur moyenne et haute température peuvent
également atteindre des températures supérieures à 60°C.
Les valeurs indicatives suivantes pour l'eau additionnelle et l'eau
de remplissage doivent donc être respectées selon VDI2035
feuillet 1 :
Puissance calorifique
Somme des alcalinoter-
totale en [kW]
reux en mol/m³ ou mmol/l
jusqu'à 200
de 200 à 600
> 600
< 0,02
* 1 °dH = 1,7857 °
Débit d'eau de chauffage minimum
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle ou d'une
soupape différentielle. Vous trouverez des explications quant au
réglage d'une vanne de tropplein dans le chapitre " Mise en ser-
vice ". Un dépassement drastique de la limite inférieure du débit
FR-6
Dureté
totale en °dH
*
2,0
11,2
1,5
8,4
< 0,11
452159.66.35 · FD 9402
minimum peut entraîner la destruction totale de la pompe à cha-
leur en cas de gel de l'échangeur thermique à plaques du circuit
réfrigérant.
REMARQUE
L'utilisation d'une soupape différentielle est uniquement recommandée
pour les chauffages par surfaces et pour un débit d'eau de chauffage
max. de 1,3 m³/h. Le non-respect de cette remarque peut entraîner des
défauts de fonctionnement de l'installation.
Protection antigel
Pour la protection antigel, une vidange manuelle devrait être pré-
vue. La fonction de protection antigel du gestionnaire de pompe
à chaleur fonctionne dès que le gestionnaire et le circulateur de
chauffage sont opérationnels. L'installation doit être vidangée et
le cas échéant purgée en trois endroits (voir Fig.) dans le cas
d'une mise hors service de la pompe à chaleur ou en cas de
panne de courant. Pour les installations de pompe à chaleur qui
pourraient être victimes de pannes de courant non décelables
(maison de vacances), le circuit de chauffage doit fonctionner
avec une protection anti-gel appropriée.
6.3 Branchements électriques
Le raccordement de puissance de la pompe à chaleur s'effectue
via un câble à 3 fils, disponible dans le commerce.
L'alimentation en électricité et le câble de commande sont habi-
tuellement enterrés et posés de la pompe à chaleur au bâtiment
dans un conduit vide de taille et dureté appropriées. Pour satis-
faire aux exigences de VDE 0100 §42, ce conduit doit pénétrer
de 20 mm env. dans la pompe à chaleur et présenter une pente
continue. Utiliser comme coudes de conduite deux pièces à 45°
plutôt que des coudes de 90°. Le câble de commande et celui
d'alimentation seront posés par tirage dans ce conduit vide.
Le câble d'alimentation doit être mis à disposition par le client et
la section du conducteur doit être choisie en fonction de la con-
sommation de puissance de la pompe à chaleur (voir annexe
informations sur les appareils) et selon les prescriptions VDE,
EN et VNB afférentes.
L'arrivée de puissance doit être amenée au boîtier électrique sur
la pompe à chaleur par les presse-étoupe libres prévus à cet ef-
fet. Visser fermement le câble dans le passe-câble (vissage ne
laissant pas passer de fumée).
Pour l'alimentation en puissance de la pompe à chaleur, prévoir
une coupure omnipolaire avec au moins 3 mm d'écartement
d'ouverture de contact (par ex. contacteur de blocage de la so-
ciété d'électricité ou contacteur de puissance) ainsi qu'un coupe-
circuit automatique unipolaire (courant de déclenchement selon
les informations sur les appareils).
www.dimplex.de
