LA 8PMS
3

Lieferumfang

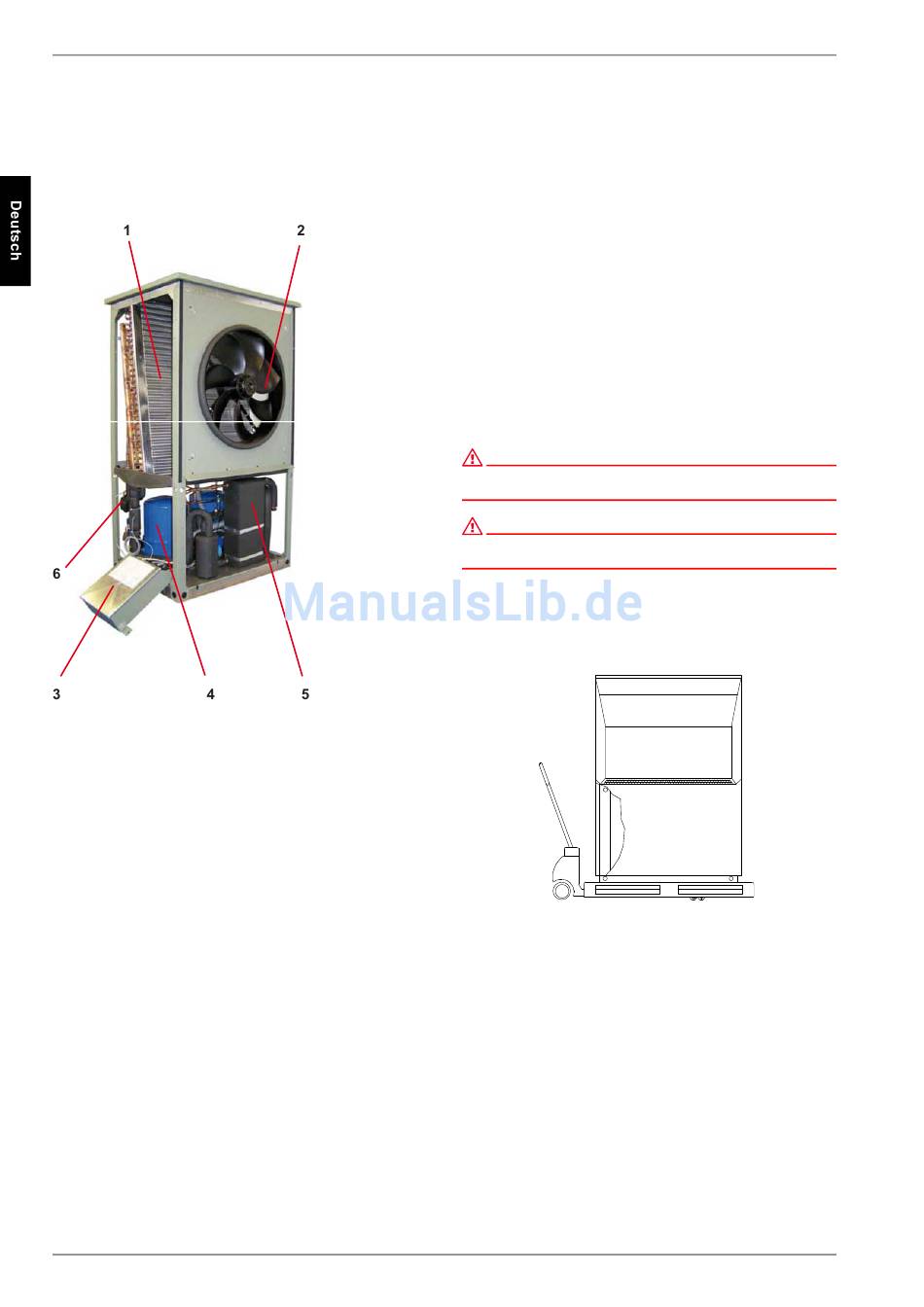

3.1 Grundgerät
Die Wärmepumpe enthält unten aufgeführte Bauteile.
Als Kältemittel wird R290 (Propan) verwendet.
1)
Verdampfer
2)
Ventilator
3)

Schaltkasten

4)
Verdichter
5)
Verflüssiger
6)
Expansionsventil
3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab-
nahme der unteren Frontabdeckung und dem Lösen der sich
rechts oben befindenden Befestigungsschraube kann der
Schaltkasten herausgeklappt werden.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze und die Sanftanlauf-Einheit.
Der Steckverbinder für die Steuerleitung befindet sich am Gerä-
teboden in unmittelbarer Nähe der Leitungsdurchführung durch
den Boden.
DE-4
3.3 Wärmepumpenmanager
Für den Betrieb Ihrer Luft-Wasser-Wärmepumpe ist der im Liefe-
rumfang enthaltene Wärmepumpenmanager zu verwenden.
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außentemperatur, die
Warmwasserbereitung und die sicherheitstechnischen Einrich-
tungen.
Bauseits anzubringende Fühler für Rücklauf- und Außentempe-
ratur incl. Befestigungsmaterial liegen dem Wärmepumpenma-
nager bzw. dieser Anweisung bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der dazu beiliegenden Gebrauchsanweisung beschrie-
ben.
4

Transport

ACHTUNG!
Das Gerät sollte nur in Räumen ohne dauernde Zündquellen aufbewahrt
werden.
ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°
(in jeder Richtung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort sollte mit der Pa-
lette erfolgen. Das Grundgerät bietet einerseits die Transport-
möglichkeit mit Hubwagen, Sackkarre o.Ä., oder mittels 3/4"-
Rohren, die durch Bohrungen in der Grundplatte bzw. im Rah-
men geführt werden.
Wärmepumpe und Transportpalette sind durch 4 Kippsicherun-
gen fest verbunden. Diese müssen entfernt werden.
Zur Nutzung der Transportbohrungen im Rahmen ist es notwen-
dig, die unteren Fassadierungsteile abzunehmen. Dazu werden
jeweils zwei Schrauben am Sockel gelöst und die Bleche durch
Zurückziehen oben ausgehängt. Beim Einhängen der Blechteile
sollten diese mit leichtem Druck nach oben geschoben werden.
Beim Durchstecken der Tragrohre durch den Rahmen ist darauf
zu achten, dass keine Bauteile beschädigt werden.
Am Aufstellungsort müssen 8 schwarze Schutzkappen, die als
Beipack dem Gerät beiliegen, in die möglichen Transportbohrun-
gen eingeschnappt werden.
452159.66.35 · FD 9402
www.dimplex.de
