LA 8PMS
3
Fourniture
3.1 Appareil de base

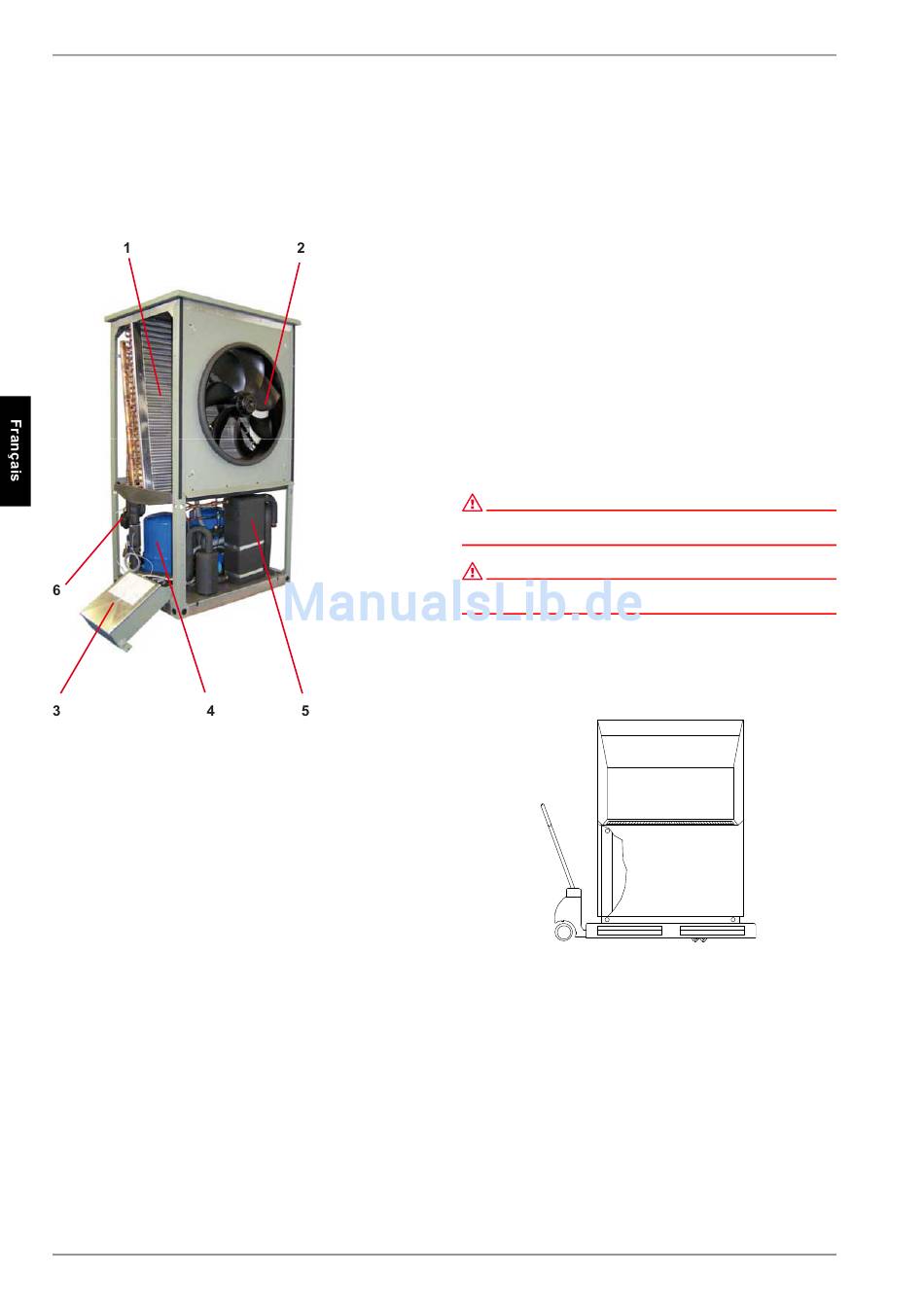

La pompe à chaleur contient les composants énumérés ci-des-
sous.
R290 (propane) est utilisé comme fluide frigorigène.
1)
Evaporateur
2)
Ventilateur
3)
Boîtier électrique
4)
Compresseur
5)
Condenseur
6)
Détendeur
3.2 Boîtier électrique
Le boîtier électrique est monté dans la pompe à chaleur. Vous
pouvez retirer le boîtier électrique après avoir enlevé l'habillage
frontal inférieur et dévissé la vis de fixation se trouvant en haut à
droite.
Dans le boîtier électrique se trouvent les bornes de raccorde-
ment au secteur ainsi que les contacteurs de puissance et l'unité
de démarrage progressif.
Le connecteur de la ligne de commande se trouve sur le socle de
l'appareil, à proximité immédiate du passage de câbles à travers
le sol.
FR-4
3.3 Gestionnaire de pompe à
chaleur
Le gestionnaire de pompe à chaleur fourni à la livraison est à uti-
liser pour le fonctionnement de votre pompe à chaleur air/eau.
Le gestionnaire de pompe à chaleur est un appareil de com-
mande et de régulation électronique facile à utiliser. Il commande
et surveille toute l'installation de chauffage en fonction de la tem-
pérature extérieure, de la production d´eau chaude et des dispo-
sitifs de sécurité.
Les sondes de température de retour et de température exté-
rieure à monter sur l'installation y compris le matériel de fixation
sont fournis avec ce gestionnaire de pompe à chaleur et ces ins-
tructions.
Mode de fonctionnement et utilisation du régulateur de pompes
à chaleur sont décrits dans les instructions d'utilisation livrées
avec l'appareil.
4
Transport
ATTENTION !
L'appareil ne devrait être installé que dans des pièces dépourvues de
sources d'ignition permanentes.
ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur ne doit pas
dépasser 45° (quel que soit le sens).
Le transport vers l'emplacement définitif devrait s'effectuer à
l'aide d'une palette. L'appareil de base propose plusieurs possi-
bilités de transport : avec un chariot élévateur, un diable, ou à
l'aide de tubes 3/4" que l'on passe à travers les orifices prévus
dans la plaque de base ou dans le châssis.
La pompe à chaleur est solidement reliée à la palette de trans-
port par l'intermédiaire de 4 dispositifs anti-basculement. Ces
derniers doivent être retirés.
Pour utiliser les orifices de transport dans le châssis, il est néces-
saire de retirer les panneaux d'habillage du bas. Pour cela, des-
serrer deux vis du socle pour décrocher les plaques par le haut
en les tirant. Pousser légèrement les plaques métalliques vers le
haut pour les accrocher.
Lorsque vous enfoncez les tubes porteurs à travers le châssis,
faîtes attention à ne pas endommager de composant.
Les 8 capuchons noirs, livrés avec l'appareil doivent être encli-
quetés dans les orifices de transport disponibles sur le lieu d'em-
placement.
452159.66.35 · FD 9402
www.dimplex.de
