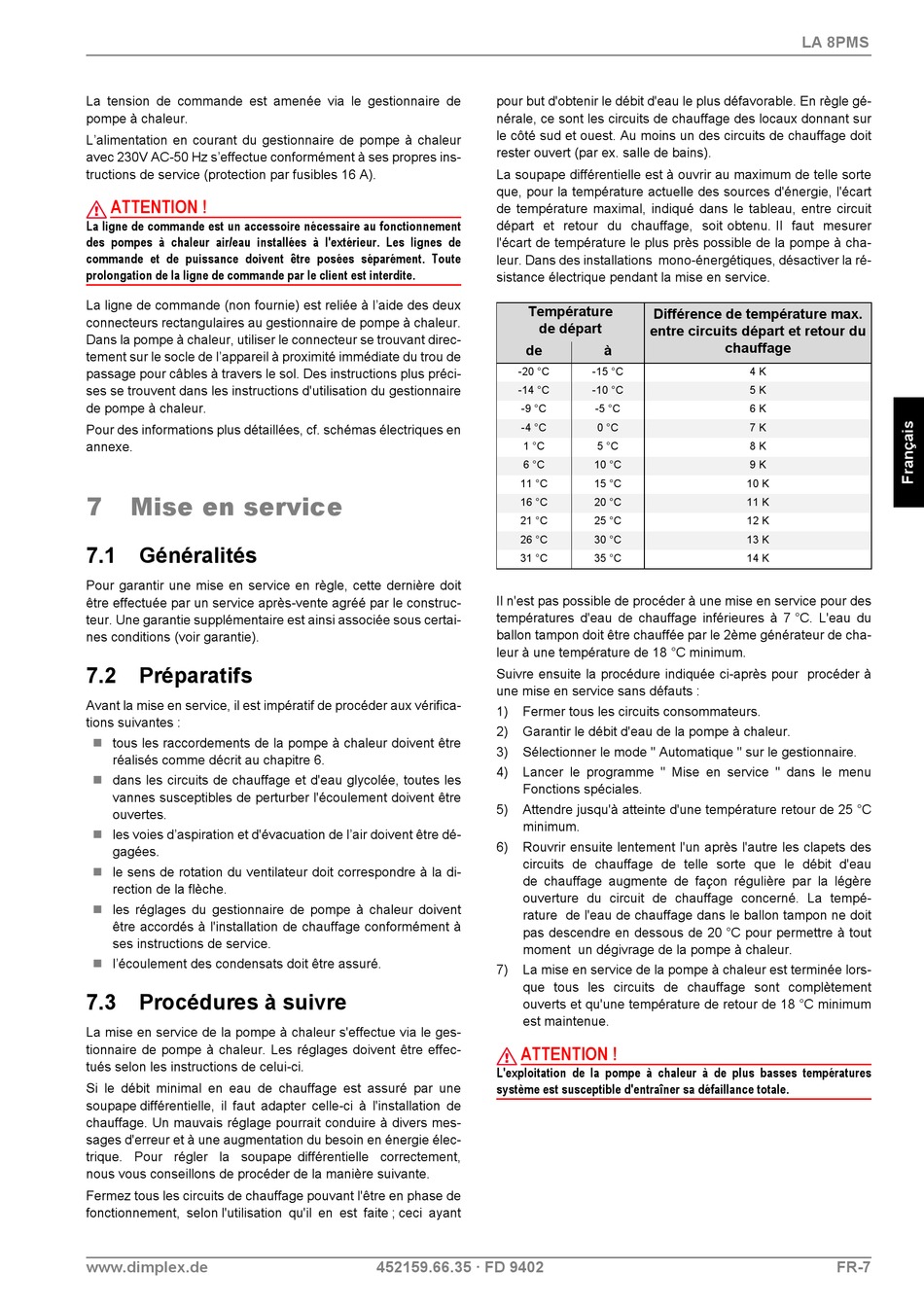

La tension de commande est amenée via le gestionnaire de
pompe à chaleur.
L'alimentation en courant du gestionnaire de pompe à chaleur
avec 230V AC-50 Hz s'effectue conformément à ses propres ins-
tructions de service (protection par fusibles 16 A).
ATTENTION !
La ligne de commande est un accessoire nécessaire au fonctionnement
des pompes à chaleur air/eau installées à l'extérieur. Les lignes de
commande et de puissance doivent être posées séparément. Toute
prolongation de la ligne de commande par le client est interdite.
La ligne de commande (non fournie) est reliée à l'aide des deux
connecteurs rectangulaires au gestionnaire de pompe à chaleur.
Dans la pompe à chaleur, utiliser le connecteur se trouvant direc-
tement sur le socle de l'appareil à proximité immédiate du trou de
passage pour câbles à travers le sol. Des instructions plus préci-
ses se trouvent dans les instructions d'utilisation du gestionnaire
de pompe à chaleur.
Pour des informations plus détaillées, cf. schémas électriques en
annexe.
7
Mise en service
7.1 Généralités
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un service après-vente agréé par le construc-
teur. Une garantie supplémentaire est ainsi associée sous certai-
nes conditions (voir garantie).
7.2 Préparatifs
Avant la mise en service, il est impératif de procéder aux vérifica-
tions suivantes :
tous les raccordements de la pompe à chaleur doivent être
réalisés comme décrit au chapitre 6.
dans les circuits de chauffage et d'eau glycolée, toutes les
vannes susceptibles de perturber l'écoulement doivent être
ouvertes.
les voies d'aspiration et d'évacuation de l'air doivent être dé-
gagées.
le sens de rotation du ventilateur doit correspondre à la di-
rection de la flèche.
les réglages du gestionnaire de pompe à chaleur doivent
être accordés à l'installation de chauffage conformément à
ses instructions de service.
l'écoulement des condensats doit être assuré.
7.3 Procédures à suivre
La mise en service de la pompe à chaleur s'effectue via le ges-
tionnaire de pompe à chaleur. Les réglages doivent être effec-
tués selon les instructions de celui-ci.
Si le débit minimal en eau de chauffage est assuré par une
soupape différentielle, il faut adapter celle-ci à l'installation de
chauffage. Un mauvais réglage pourrait conduire à divers mes-
sages d'erreur et à une augmentation du besoin en énergie élec-
trique. Pour régler la soupape différentielle correctement,
nous vous conseillons de procéder de la manière suivante.
Fermez tous les circuits de chauffage pouvant l'être en phase de
fonctionnement, selon l'utilisation qu'il en est faite ; ceci ayant
www.dimplex.de
pour but d'obtenir le débit d'eau le plus défavorable. En règle gé-
nérale, ce sont les circuits de chauffage des locaux donnant sur
le côté sud et ouest. Au moins un des circuits de chauffage doit
rester ouvert (par ex. salle de bains).
La soupape différentielle est à ouvrir au maximum de telle sorte
que, pour la température actuelle des sources d'énergie, l'écart
de température maximal, indiqué dans le tableau, entre circuit
départ et retour du chauffage, soit obtenu. Il faut mesurer
l'écart de température le plus près possible de la pompe à cha-
leur. Dans des installations mono-énergétiques, désactiver la ré-
sistance électrique pendant la mise en service.
Température
de départ
de
-20 °C
-14 °C
-9 °C
-4 °C
1 °C
6 °C
11 °C
16 °C
21 °C
26 °C
31 °C
Il n'est pas possible de procéder à une mise en service pour des
températures d'eau de chauffage inférieures à 7 °C. L'eau du
ballon tampon doit être chauffée par le 2ème générateur de cha-
leur à une température de 18 °C minimum.
Suivre ensuite la procédure indiquée ci-après pour procéder à
une mise en service sans défauts :
1)
Fermer tous les circuits consommateurs.
2)
Garantir le débit d'eau de la pompe à chaleur.
3)
Sélectionner le mode " Automatique " sur le gestionnaire.
4)
Lancer le programme " Mise en service " dans le menu
Fonctions spéciales.
5)
Attendre jusqu'à atteinte d'une température retour de 25 °C
minimum.
6)
Rouvrir ensuite lentement l'un après l'autre les clapets des
circuits de chauffage de telle sorte que le débit d'eau
de chauffage augmente de façon régulière par la légère
ouverture du circuit de chauffage concerné. La tempé-
rature de l'eau de chauffage dans le ballon tampon ne doit
pas descendre en dessous de 20 °C pour permettre à tout
moment un dégivrage de la pompe à chaleur.
7)
La mise en service de la pompe à chaleur est terminée lors-
que tous les circuits de chauffage sont complètement
ouverts et qu'une température de retour de 18 °C minimum
est maintenue.
ATTENTION !
L'exploitation de la pompe à chaleur à de plus basses températures
système est susceptible d'entraîner sa défaillance totale.
452159.66.35 · FD 9402
Différence de température max.
entre circuits départ et retour du
chauffage
à
-15 °C
4 K
-10 °C
5 K
-5 °C
6 K
0 °C
7 K
5 °C
8 K
10 °C
9 K
15 °C
10 K
20 °C
11 K
25 °C
12 K
30 °C
13 K
35 °C
14 K
LA 8PMS
FR-7
