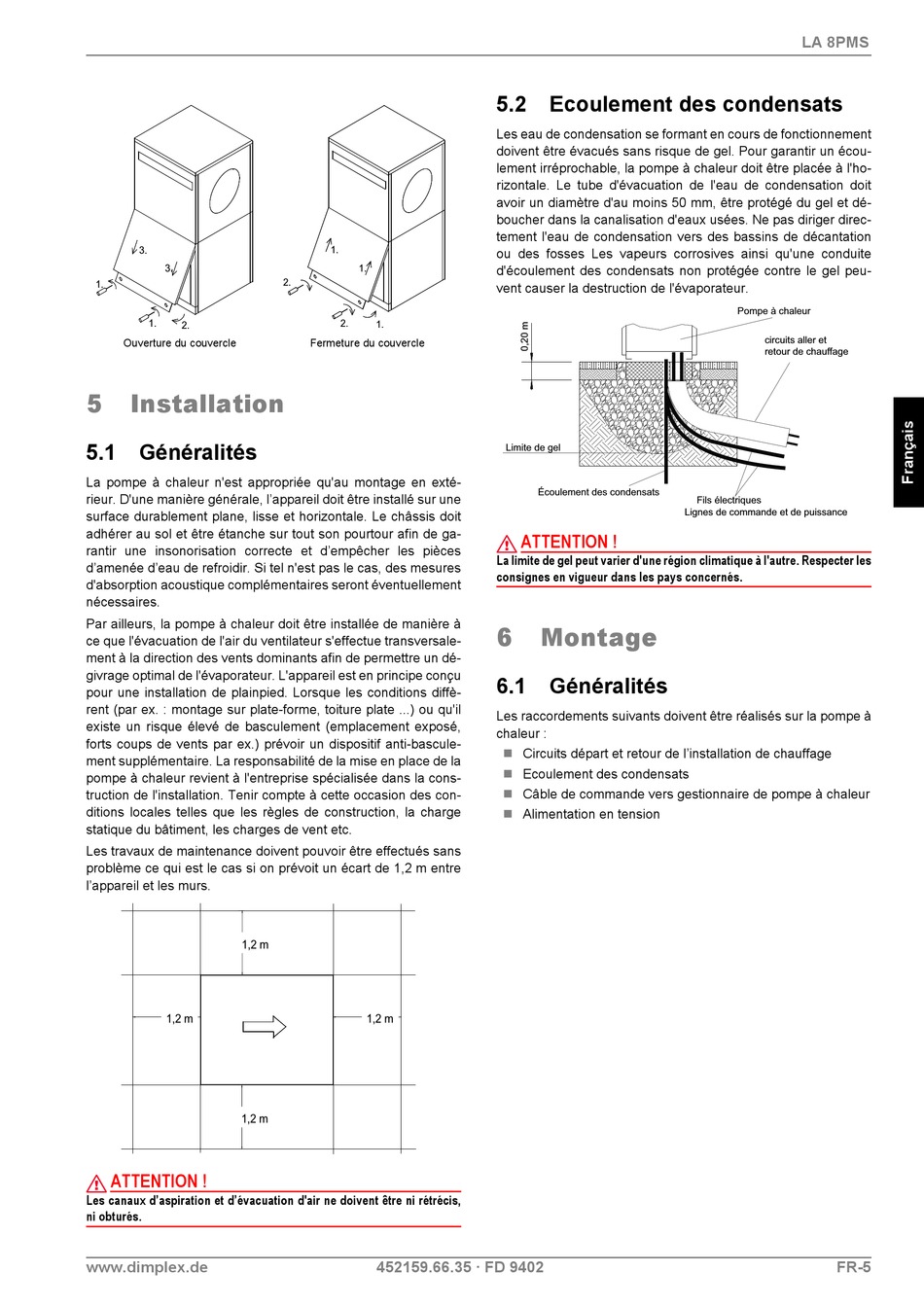

Ouverture du couvercle
5 Installation
5.1 Généralités
La pompe à chaleur n'est appropriée qu'au montage en exté-
rieur. D'une manière générale, l'appareil doit être installé sur une
surface durablement plane, lisse et horizontale. Le châssis doit
adhérer au sol et être étanche sur tout son pourtour afin de ga-
rantir une insonorisation correcte et d'empêcher les pièces
d'amenée d'eau de refroidir. Si tel n'est pas le cas, des mesures
d'absorption acoustique complémentaires seront éventuellement
nécessaires.
Par ailleurs, la pompe à chaleur doit être installée de manière à
ce que l'évacuation de l'air du ventilateur s'effectue transversale-
ment à la direction des vents dominants afin de permettre un dé-
givrage optimal de l'évaporateur. L'appareil est en principe conçu
pour une installation de plainpied. Lorsque les conditions diffè-
rent (par ex. : montage sur plate-forme, toiture plate ...) ou qu'il
existe un risque élevé de basculement (emplacement exposé,
forts coups de vents par ex.) prévoir un dispositif anti-bascule-
ment supplémentaire. La responsabilité de la mise en place de la
pompe à chaleur revient à l'entreprise spécialisée dans la cons-
truction de l'installation. Tenir compte à cette occasion des con-
ditions locales telles que les règles de construction, la charge
statique du bâtiment, les charges de vent etc.
Les travaux de maintenance doivent pouvoir être effectués sans
problème ce qui est le cas si on prévoit un écart de 1,2 m entre
l'appareil et les murs.
ATTENTION !
Les canaux d'aspiration et d'évacuation d'air ne doivent être ni rétrécis,
ni obturés.
www.dimplex.de
Fermeture du couvercle
452159.66.35 · FD 9402

5.2 Ecoulement des condensats

Les eau de condensation se formant en cours de fonctionnement
doivent être évacués sans risque de gel. Pour garantir un écou-
lement irréprochable, la pompe à chaleur doit être placée à l'ho-
rizontale. Le tube d'évacuation de l'eau de condensation doit
avoir un diamètre d'au moins 50 mm, être protégé du gel et dé-
boucher dans la canalisation d'eaux usées. Ne pas diriger direc-
tement l'eau de condensation vers des bassins de décantation
ou des fosses Les vapeurs corrosives ainsi qu'une conduite
d'écoulement des condensats non protégée contre le gel peu-
vent causer la destruction de l'évaporateur.
ATTENTION !
La limite de gel peut varier d'une région climatique à l'autre. Respecter les
consignes en vigueur dans les pays concernés.
6 Montage
6.1 Généralités
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
 Circuits départ et retour de l'installation de chauffage
 Ecoulement des condensats
 Câble de commande vers gestionnaire de pompe à chaleur
 Alimentation en tension
LA 8PMS
FR-5
