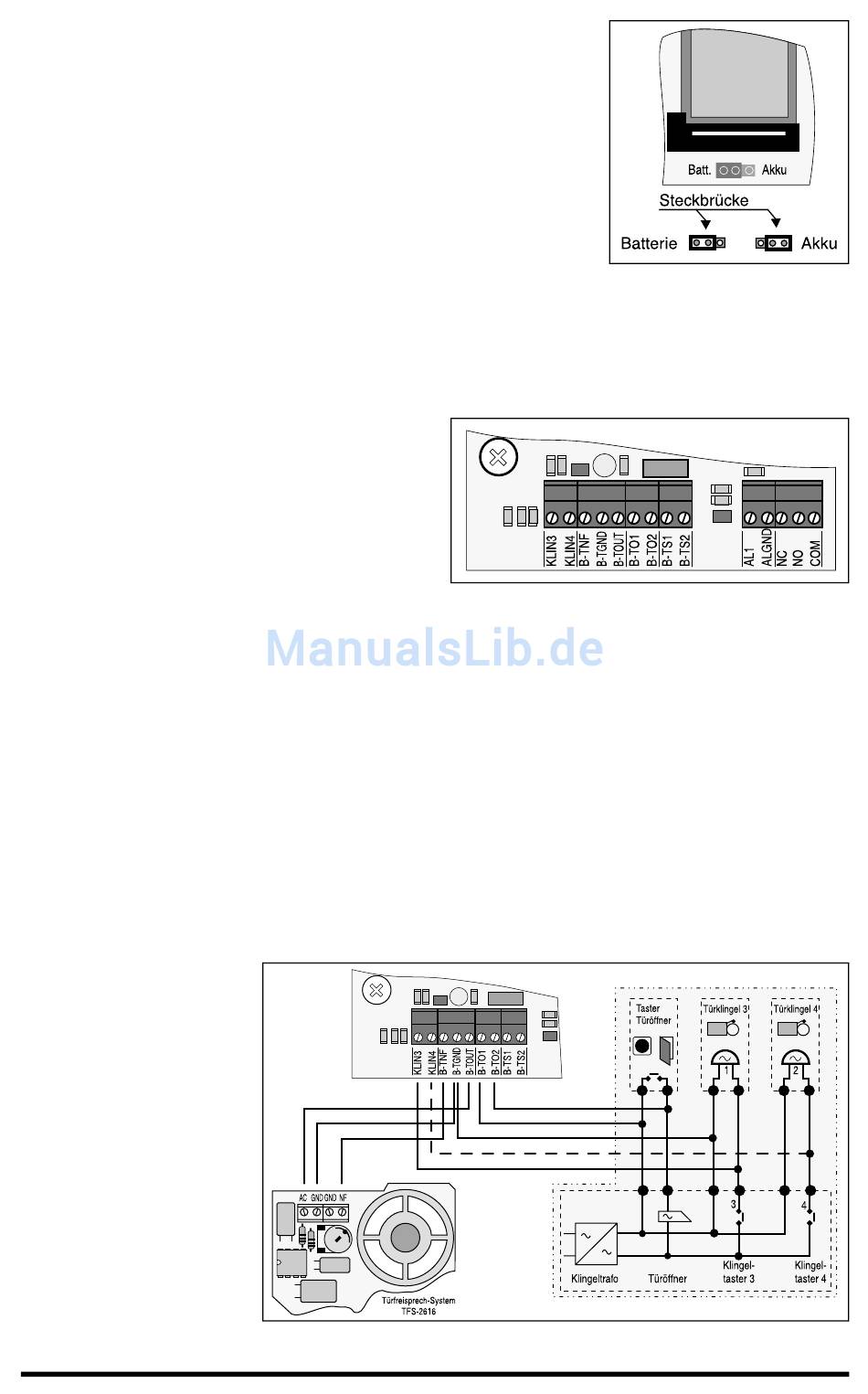

Bei älteren Modulen (Herstellung vor Dezember 2000)
wurde anstelle des Akkus eine Batterie eingesetzt. Wenn Ihr
Händler/Installateur das Modul diesbezüglich umrüsten
möchte, muss die Position der Steckbrücken geändert wer-
den (siehe Abbildung rechts).
Die Montage des GSM-4016 darf nur im ausgeschalteten
Zustand des ETS-4016 FAX erfolgen! Öffnen Sie das
Gehäuse wie im
Kapitel Öffnen und Montieren des Gehäu-
ses auf Seite 13
beschrieben. Drehen Sie den beiliegenden
Metallbolzen in das Loch ca. 3 cm oberhalb der Klemme
KLIN1 der Grundplatine ein, stecken Sie einen der Kunststoffbolzen mit dem dickeren
Ende nach unten in das Loch ca. 3 cm oberhalb der PC-Anschlussklemme ein. Den
zweiten Kunststoffbolzen stekken Sie in das Loch unmittelbar neben der rechten Ste-
ckerleiste am oberen Rand der Grundplatine ein.
Nun stecken Sie das Flachbandkabel der
Erweiterungsplatine GSM-4016 in diese
rechte Steckerleiste ein (verpolungssicher).
Schließlich können Sie die Platine GSM-
4016 auf die Kunststoffbolzen aufstecken
und mit der beiliegenden Befestigungs-
schraube am Metallbolzen festschrauben.
Auf dem GSM-4016 befindet sich ein 9-poliger Klemmenblock für die Türfunktionen der
zweiten Türstation (Station B)(KLIN3, KLIN4, B-TNF, B-TGND, B-TOUT, B-TO1, B-
TO2, B-TS1, B-TS2), wie Sie ihn bereits vom Grundgerät her kennen. Die jeweilige
Klemmenbezeichnung ist vor der Klemme auf der Leiterplatte aufgedruckt. Die Klem-
menblöcke können von der Platine abgezogen werden, um die Montage des GSM-
4016 zu erleichtern. Achten Sie beim Aufstecken der Klemmenblöcke bitte unbedingt
darauf, diese nicht zu vertauschen oder versetzt aufzustecken.
Nachdem Sie das GSM-4016 erfolgreich installiert und die Anlage wieder eingeschaltet
haben, müssen Sie die Zusatzfunktionen, die das Modul bietet, als erstes initialisieren.
Wählen Sie am Apparat 31:
"8 1111 106":
initialisiert alle Zusatzfunktionen des GSM-4016.
3. 15. 1
Anschluss eines Türfreisprech-Systems am GSM-4016
Der Anschluss eines
zweiten Türfreisprech-
Systems TFS-2616 mit
Türöffner und zwei wei-
teren Türklingeleingän-
gen erfolgt in gleicher
Weise wie beim Grund-
gerät
ETS-4016 FAX.
Beachten
Sie
dabei
bitte die Hinweise aus
dem
Kapitel Anschluss
des
Türfreisprech-
Systems TFS-2616 auf
Seite
19.
