Anschlag einstellen

Die Benutzung des Anschlags führt zu einer guten Wie-
derholgenauigkeit bei der Positionierung der Etiketten auf
dem
Produkt.
Die Maße der Skala (3) gelten nur bei korrekter
Positionierung des Applikators, siehe Seite 24.
1 2

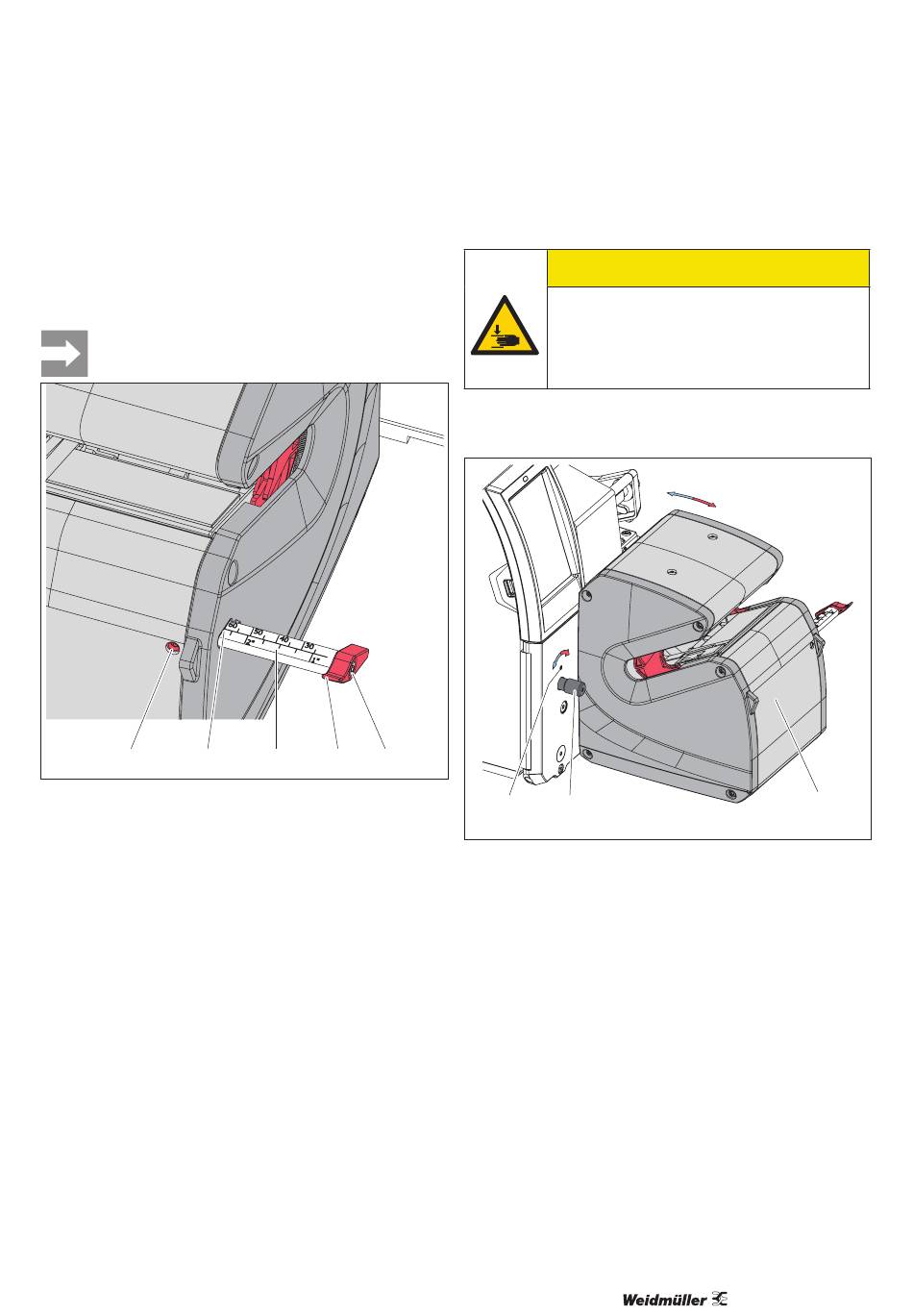

Bild 8.7 Anschlag einstellen
► Lösen Sie die Schraube (1).
► Stellen Sie die Skala (3) mit dem Anschlag (4) so ein,
dass der gewünschte Abstand zwischen Etikettenrand
und Produktende an der Kante (2) der Abdeckung ange-
zeigt wird.
► Ziehen Sie die Schraube (1) fest.
► Zur Optimierung des Produktkontakts richten Sie den
Anschlag (4) aus, nach dem Lösen der Schraube (5)
2972190000/01/07.2024
3 4 5
Parallelität der Etiketten zum Produkt einstellen
Verletzungsgefahr!
Quetschgefahr durch bewegliche Teile im Ar-
beitsbereich des Applikators.
► Greifen Sie nicht in den Arbeitsbereich
hinein.
Falls es im Betrieb zu einem Versatz zwischen den Lagen
des aufgewickelten Etiketts kommt, kann der Winkel
zwischen Applikator und Drucker korrigiert werden.
1 2
Bild 8.8 Parallelität einstellen
► Lösen Sie die Rändelschraube (2).
► Schwenken Sie die Wickelbaugruppe (3) in kleinen
Schritten durch Drehen am Gewindestift (1).
► Ziehen Sie die Rändelschraube (2) fest.
► Starten Sie die Etikettierung und prüfen Sie das Wickel-
ergebnis.
► Falls nötig, korrigieren Sie die Einstellung.
Zubehör MultiMark R-Fix
VORSICHT
3
