Material
11.2 Gerätemaße
1
2
3
4
5

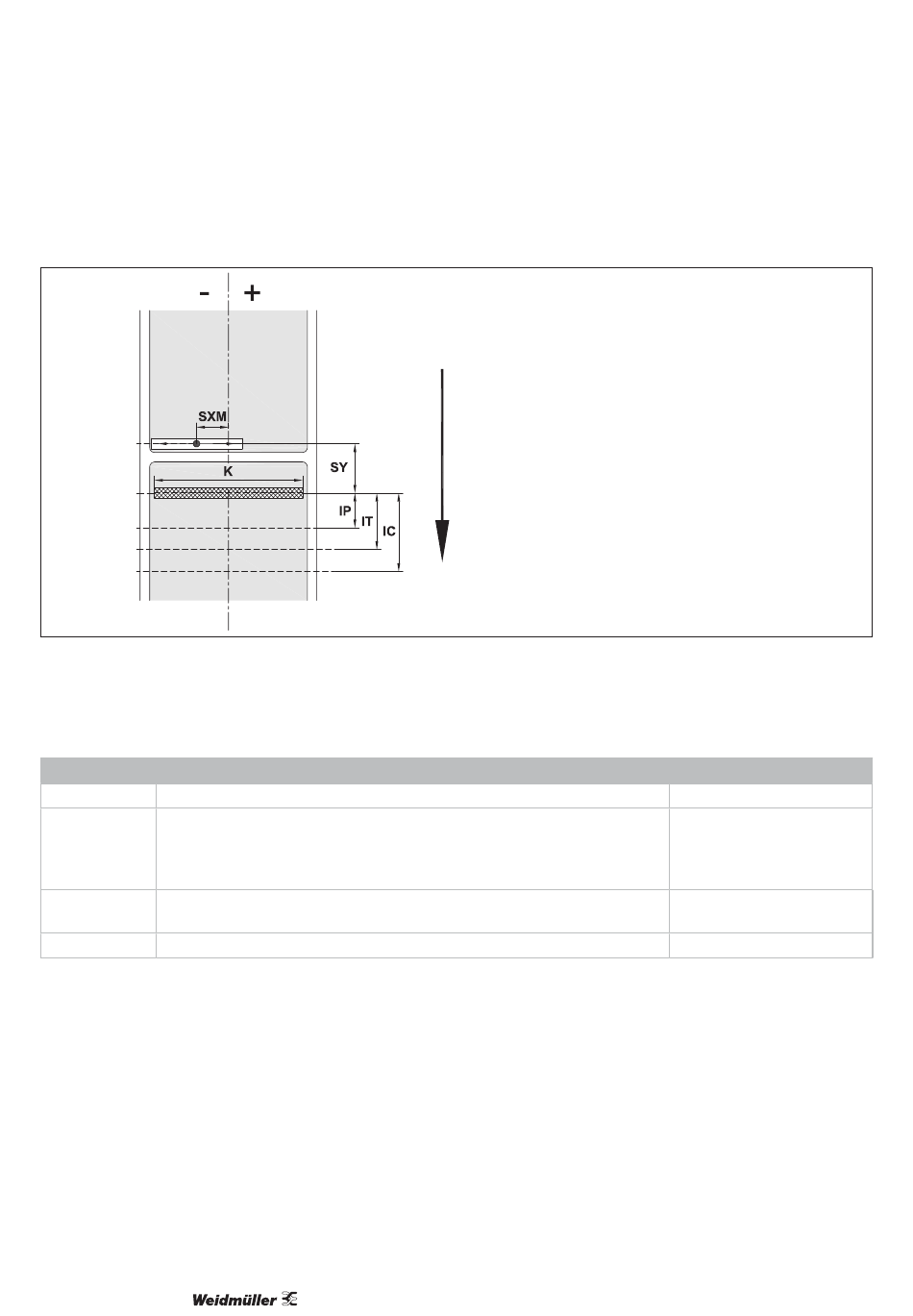

Bild 11.2 Gerätemaße, * = Laufrichtung
1 Durchlichtsensor und Reflexsensor
2 Druckkopf
3 Spendekante
Maß Benennung
IP Abstand Druckzeile - Spendekante
K Druckbreite
203 dpi
300 dpi
600 dpi
SXM Abstand Durchlicht- und Reflexsensor - Mitte Papierlauf
d.h. zulässiger Abstand von Reflexmarken und Stanzungen zur Mitte des Materials
SY Abstand Durchlicht- und Reflexsensor - Druckzeile
36
*
Maße in mm
13,5
104,0
108,4
-
-55 - 0
45,0
