Drucker einrichten

6.5 Leporello-Etiketten einlegen

6

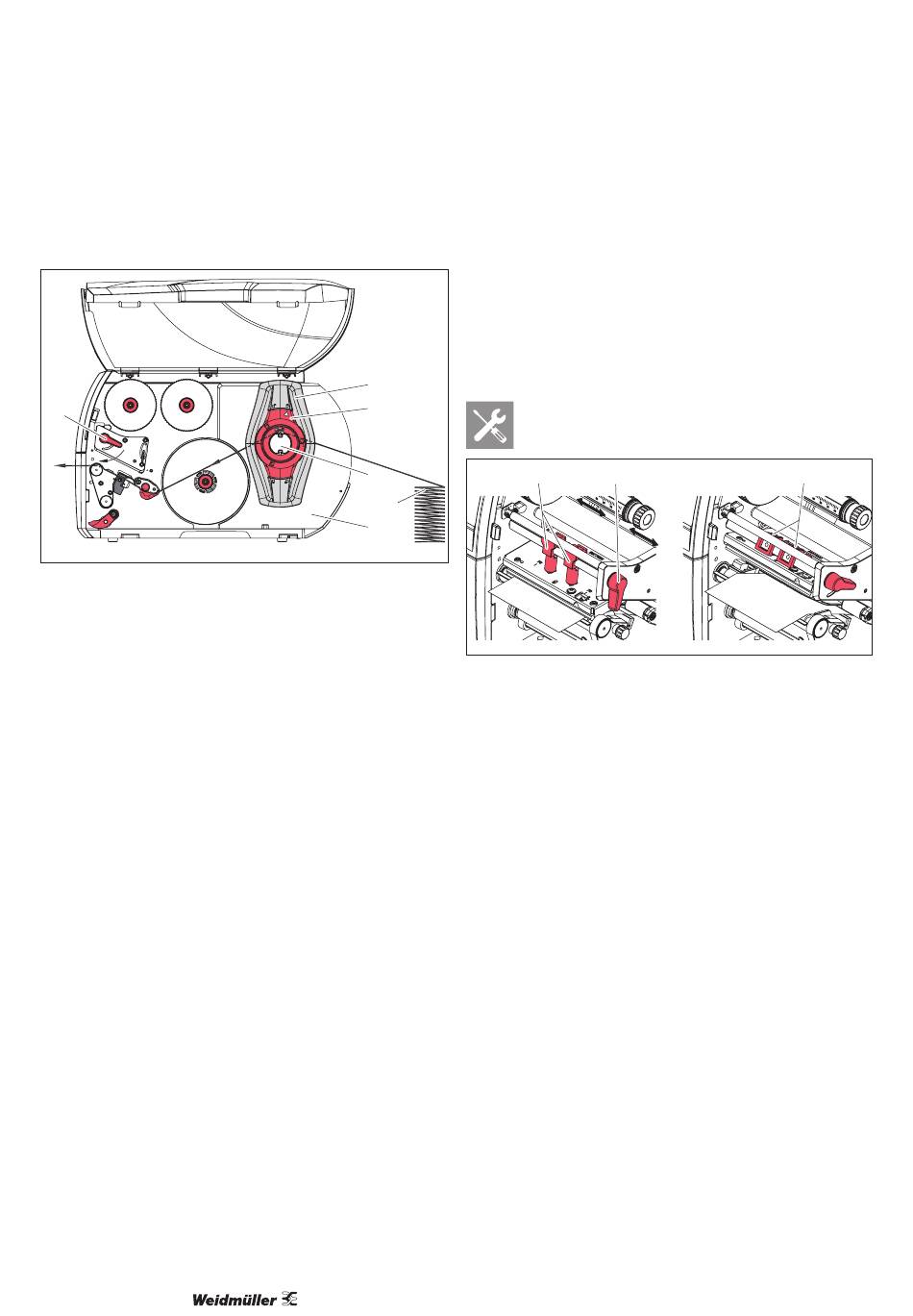

Bild 6.5 Papierlauf mit Leporello-Etiketten
► Um den Randsteller (1) zu lösen, drehen Sie den Stell-
ring (2) gegen den Uhrzeigersinn bis der Pfeil auf das
Entsperrt-Symbol zeigt.
► Stellen Sie den Randsteller (1) so ein, dass das Material
zwischen die beiden Randsteller passt.
► Platzieren Sie den Etikettenstapel (4) hinter dem Dru-
cker. Achten Sie darauf, dass die Etiketten auf dem
Streifen von oben zu sehen sind.
► Führen Sie den Etikettenstreifen über den Rollenhalter
(3) zur Druckeinheit.
► Schieben Sie den Randsteller (1) so weit, bis der Eti-
kettenstreifen an beiden Randstellern anliegt, ohne ge-
klemmt oder geknickt zu werden.
► Drehen Sie den Stellring (2) im Uhrzeigersinn, bis der
Pfeil auf das Gesperrt-Symbol zeigt.
► Legen Sie den Etikettenstreifen in Druckkopf ein, siehe
6.2 auf Seite 16.
► Stellen Sie die Etikettenlichtschranke ein, siehe 6.3 auf
Seite 17.
► Stellen Sie das Kopfandrucksystem ein, siehe 6.6 auf
Seite 18.
► Drehen Sie den Hebel (6) im Uhrzeigersinn, um den
Druckkopf zu verriegeln.
18

6.6 Kopfandrucksystem einstellen

Der Druckkopf wird mit zwei Stößeln (1) angedrückt, die in
der Grundstellung in der Mitte des Kopfwinkels positioniert
sind. Diese Einstellung kann für die meisten Anwendungen
beibehalten werden.
Falls es bei der Verwendung sehr breiter Materialien zu
Aufhellungen des Druckbildes in den seitlichen Randberei-
chen kommt, können die Stößel verstellt werden.
1
Sechskantschlüssel
2
1
3
4
5
Bild 6.6 Kopfandrucksystem einstellen
► Lösen Sie beide Gewindestifte (3) mit dem Sechskant-
schlüssel.
► Drehen Sie den Hebel (2) im Uhrzeigersinn, um den
Druckkopf zu verriegeln.
► Verschieben Sie die Stößel (1) symmetrisch bis maximal
zum Skalenwert 70.
► Ziehen Sie beide Gewindestifte (2) fest.
2
