Drucker einrichten
► Drehen Sie den Hebel (6) gegen den Uhrzeigersinn, um
den Druckkopf zu entriegeln und anzuheben.
► Schieben Sie die Transferfolienrolle (1) so auf den Ab-
wickler (2), dass die Farbbeschichtung der Folie beim
Abwickeln nach unten zeigt.
► Positionieren Sie die Transferfolienrolle (1) so auf dem
Abwickler, dass die Skalenwerte an beiden Seiten der
Rolle identisch sind.
► Halten Sie den Abwickler (2) fest und drehen Sie den
Drehknopf am Abwickler (3) gegen den Uhrzeigersinn,
bis die Transferfolienrolle fixiert ist.
► Schieben Sie einen geeigneten Transferfolienkern (4)
auf den Transferfolienaufwickler (5) und fixieren Sie ihn
in gleicher Weise.
► Führen Sie die Transferfolie durch die Druckbaugruppe,
siehe Bild 6.9.
► Fixieren Sie den Anfang der Transferfolie mit einem Kle-
bestreifen am Transferfolienkern (4). Beachten Sie dabei
die Rotationsrichtung des Transferfolienaufwicklers ent-
gegen dem Uhrzeigersinn.
► Drehen Sie den Transferfolienaufwickler (5) gegen den
Uhrzeigersinn, um den Transferfolienlauf zu glätten.
► Drehen Sie den Hebel (6) im Uhrzeigersinn, um den
Druckkopf zu verriegeln.

6.9 Transferfolienlauf einstellen

Faltenbildung im Transferfolienlauf kann zu Fehlern im
Druckbild führen. Um die Faltenbildung zu vermeiden,
kann die Transferfolienumlenkung (3) justiert werden.
Die Justierung lässt sich am besten während
des Druckbetriebs ausführen.
Sechskantschlüssel
20
1
2

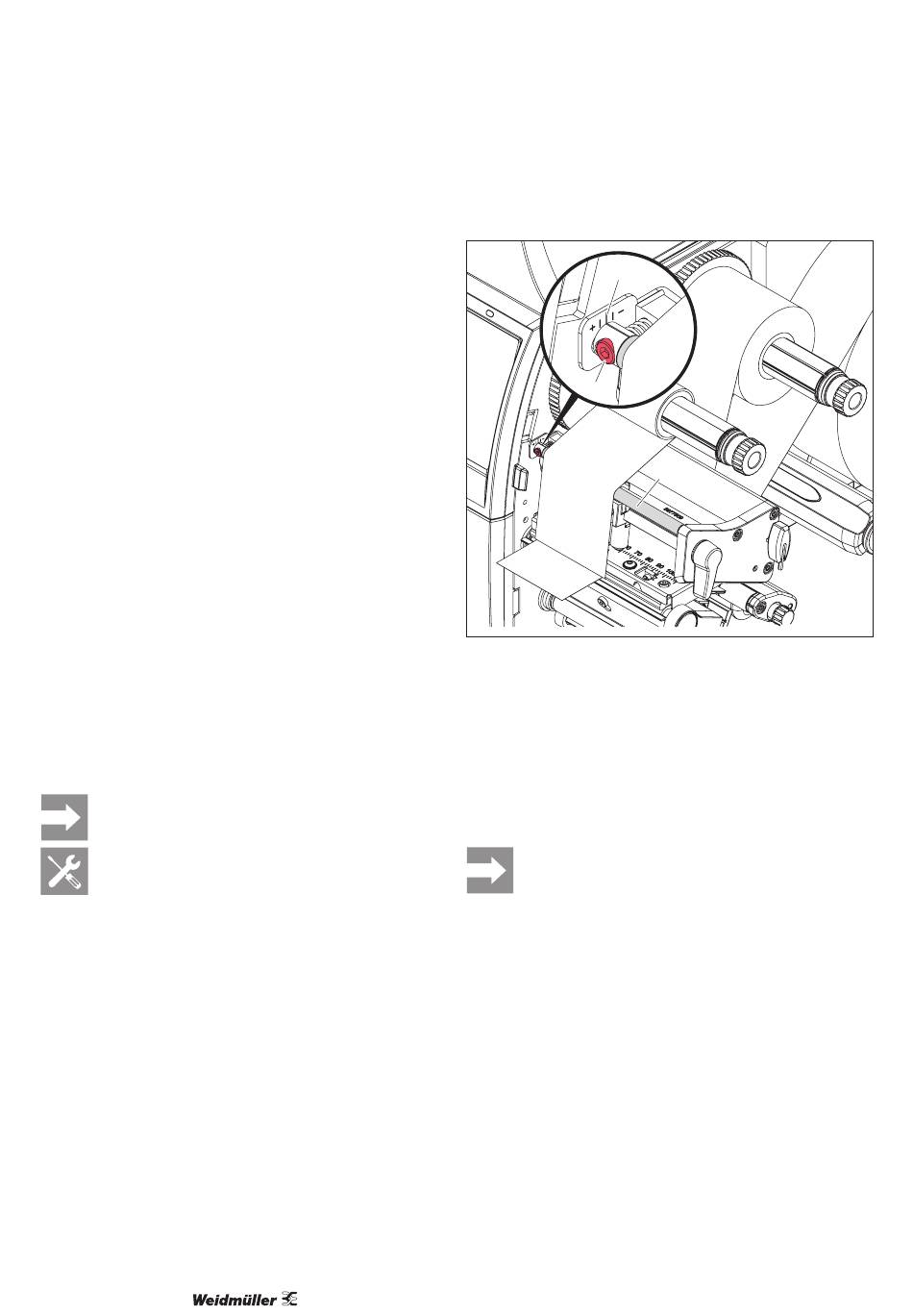

Bild 6.10 Transferfolienlauf oben einstellen
► Lesen Sie an der Skala (1) die aktuelle Einstellung ab
und notieren Sie diese.
► Drehen Sie die Schraube (2) und beobachten Sie das
Verhalten der Folie.
Drehen in Richtung + strafft die Innenkante der Transferfo-
lie.
Drehen in Richtung – strafft die Außenkante der Transfer-
folie.
Eine fehlerhafte Einstellung des Kopfandruck-
systems kann ebenfalls zu Falten im Folienlauf
führen.
