Material
11.4 Maße für Stanzungen
3

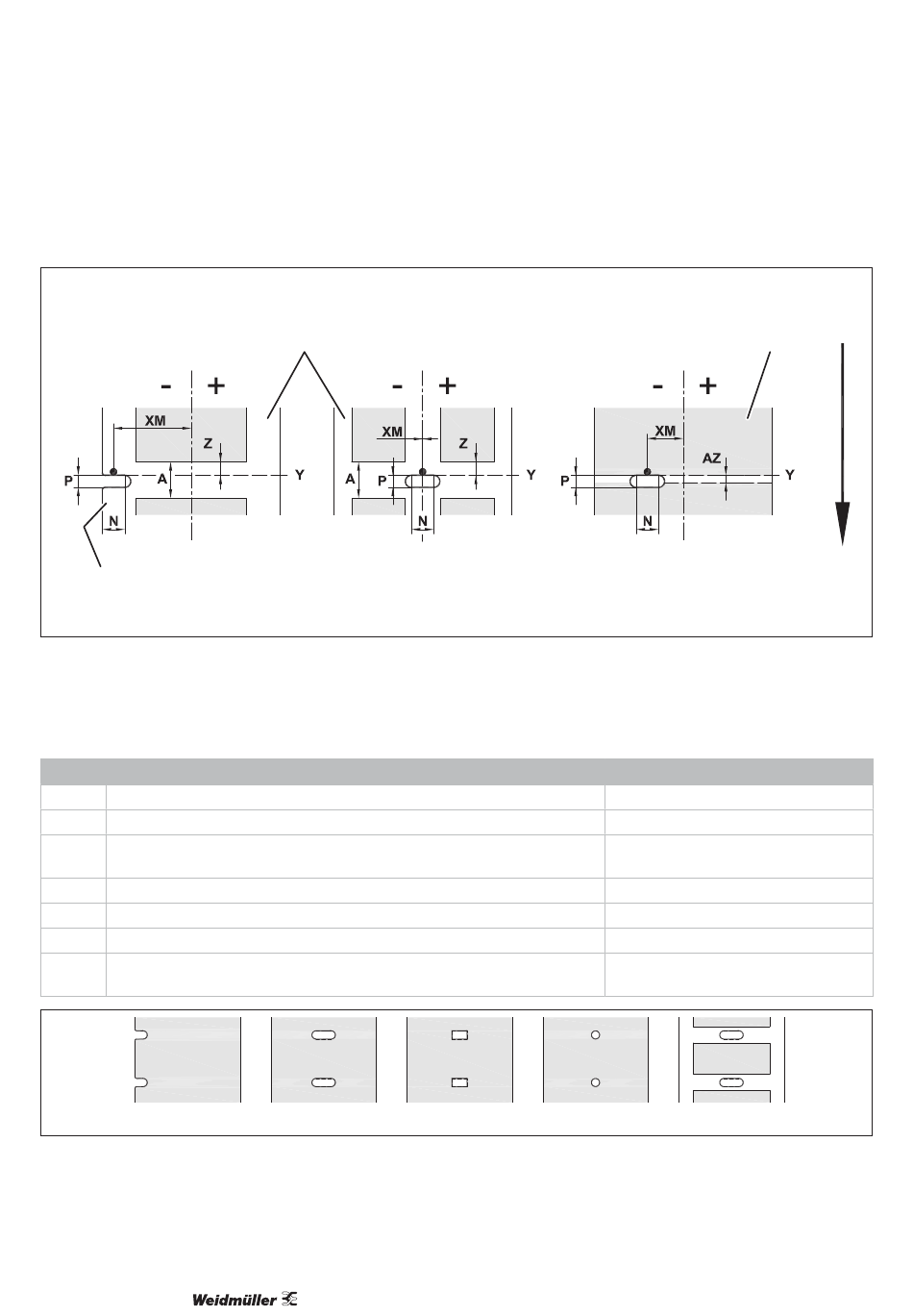

Bild 11.4 Maße für Stanzungen, * = Laufrichtung
1 Etiketten mit Stanzungen
2 Endlosmaterial mit Stanzungen
3 Randstanzung: Mindestdicke Trägermaterial 0,06 mm
Maß Benennung
A Etikettenabstand
AZ Druckzonenabstand
N Breite der Stanzung
bei Randstanzung
P Höhe der Stanzung
XM Abstand Stanzung - Mitte Papierlauf
Y vom Sensor ermittelter Etikettenanfang bei Durchlichterkennung
Z Abstand ermittelter Etikettenanfang - tatsächlicher Etikettenanfang
► Softwareeinstellung anpassen
1
Bild 11.5 Beispiele für Stanzungen
1 Randstanzung
2 Langlochstanzung
3 Rechteckstanzung
4 Kreisstanzung (nicht empfohlen)
5 Stanzung zwischen Etiketten (nicht empfohlen)
38
1
2 3
Maße in mm
> 2
> 2
> 5
> 8
2 - 10
-55 - ±0
Hinterkante Stanzung
0 bis A-P
4 5
