6.3 Etikettenlichtschranke einstellen

Die Etikettenlichtschranke kann zur Anpassung an das
Etikettenmaterial quer zur Papierlaufrichtung verschoben
werden. Der Sensor (1) der Lichtschranke ist beim Blick
durch die Druckeinheit von vorne sichtbar und mit einer
Marke am Lichtschrankenhalter gekennzeichnet. Bei ein-
geschaltetem Drucker leuchtet an der Sensorposition (1)
eine gelbe LED.
► Lösen Sie die Schraube (4).
► Positionieren Sie die Etikettenlichtschranke mit dem
Griff (5) so, dass der Sensor (1) die Etikettenlücke oder
eine Reflexmarke oder eine Perforationsmarke erfassen
kann.
Alternativ, falls die Etiketten von der Rechteckform abwei-
chen:
► Richten Sie die Etikettenlichtschranke mit dem Griff (5)
so aus, dass die in Laufrichtung vorderste Kante des
Etiketts erfasst wird.
► Drehen Sie die Schraube (4) wieder fest.
6.4 Trägermaterial aufwickeln im Spendemo-
dus
1
2
3
4 5

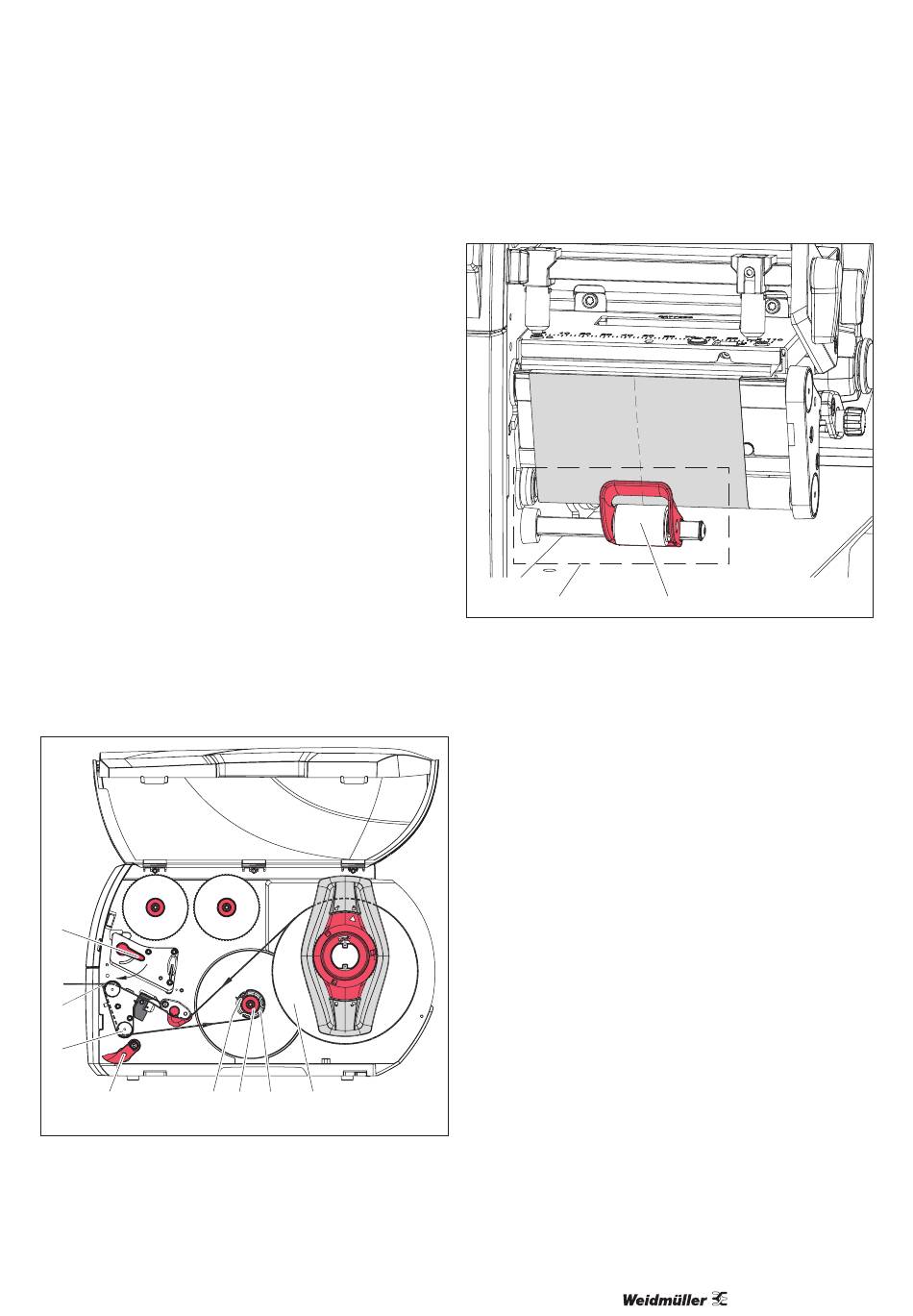

Bild 6.3 Führung des Materials im Spendemodus
2972190000/01/07.2024
6 7 8
4
Bild 6.4 Ausrichtung der Andruckrollen
Im Spendemodus werden die Etiketten nach dem Bedru-
cken entnommen, und nur das Trägermaterial wird intern
aufgewickelt.
► Schwenken Sie das Andrucksystem (4) von der Umlenk-
walze (3) ab.
► Entfernen Sie die Etiketten auf den ersten 100 mm des
Etikettenstreifens vom Trägermaterial.
► Führen Sie den Etiketenstreifen um die Spendekante (2)
und die Umlenkwalze (3) zum Aufwickler (7).
► Halten Sie den Aufwickler (7) fest und drehen Sie den
Knopf (6) bis zum Anschlag im Uhrzeigersinn.
► Schieben Sie das Trägermaterial unter eine Klammer
(5) des Aufwicklers (7) und richten die Außenkante des
Etikettenstreifens zur Vorratsrolle (8) aus.
► Drehen Sie den Knopf (6) bis zum Anschlag gegen den
Uhrzeigersinn.
Der Aufwickler wird gespreizt und der Streifen dadurch
festgeklemmt.
► Drehen Sie den Aufwickler (7) gegen den Uhrzeigersinn,
um das Material zu straffen.
► Positionieren Sie die Andruckrolle (9) mittig zur Etiket-
tenbreite.
► Schwenken Sie das Andrucksystem (4) an die Umlenk-
walze (3) an.
► Drehen Sie den Hebel (1) im Uhrzeigersinn, um den
Druckkopf zu verriegeln.
Die Etiketten sind für den Betrieb im Spendemodus einge-
legt.
