6.3 Material in die Druckmechanik einlegen

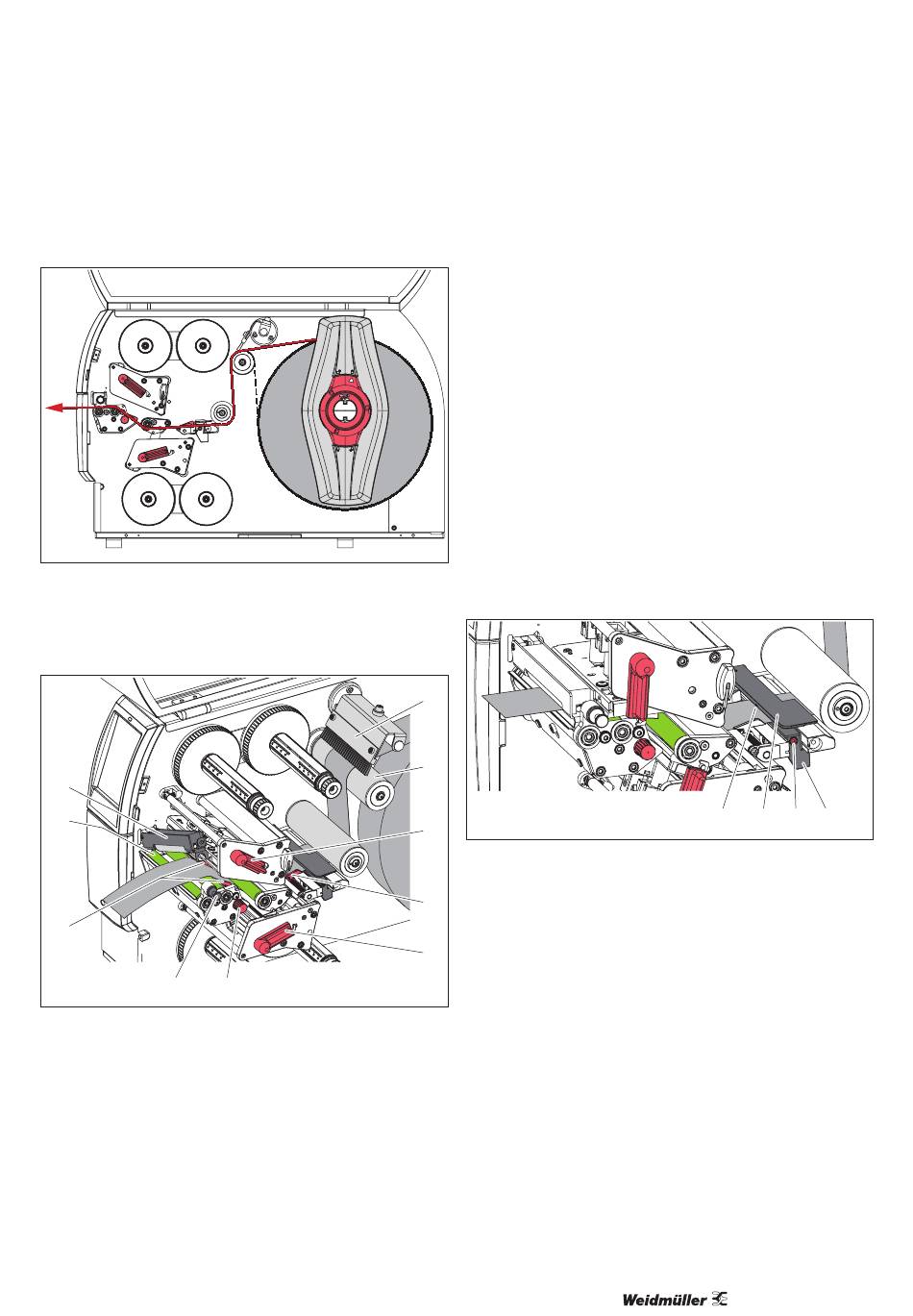

Bild 6.3
Materiallauf im Drucker
► Wickeln Sie einen ca. 50 cm langen Etikettenstreifen
von der Rolle ab, um ihn in die Druckmechanik einzule-
gen.
1
2
3
4
Bild 6.4
Material in Druckmechanik einlegen
► Ziehen Sie den Rastbolzen (4).
Das Andrucksystem (1) schwenkt nach oben.
► Drehen Sie den Hebel (8) gegen den Uhrzeigersinn und
den Hebel (9) mit dem Uhrzeigersinn, um beide Druck-
köpfe zu entriegeln und anzuheben.
► Schwenken Sie die Bürste (6) von der Umlenkrolle (7)
ab.
► Drehen Sie den Knopf (5) bis die beiden Führungen (3)
so weit auseinander stehen, dass das Material dazwi-
schen passt.
2967520000/00/06.2023
5
► Führen Sie das Material durch beide Druckeinheiten bis
zur Zugwalze (2) und platzieren Sie es zwischen den
Führungen (3).
Nur Geräte mit Perforationsaufsatz:
► Führen Sie das Material zwischen den Perforationsmes-
sern hindurch.
► Drehen Sie den Hebel (8) im Uhrzeigersinn, um den
oberen Druckkopf zu verriegeln.
► Ziehen Sie den Rastbolzen (4), drücken Sie das An-
drucksystem (1) nach unten und verriegeln Sie es mit
dem mit Rastbolzen.
► Drehen Sie die Materialrolle entgegen der Materialtrans-
portrichtung bis das Material gestrafft ist.
► Drehen Sie den Hebel (9) gegen den Uhrzeigersinn, um
den unteren Druckkopf zu verriegeln.
► Schwenken Sie die Bürste (6) zurück an die Umlenkrolle
(7).
6.4 Etikettenlichtschranke einstellen
6
7
8
Bild 6.5
Etikettenlichtschranke
Die Etikettenlichtschranke (2) ist werkseitig zur Mitte des
3
Materials ausgerichtet. Die Position der Lichtschranke
kann quer zur Laufrichtung verschoben werden, wenn z. B.
Material mit Reflexmarken oder Stanzungen verarbeitet
9
werden soll. Bei eingeschaltetem Drucker leuchtet an der
Sensorposition (1) eine gelbe LED.
► Lösen Sie die Schraube (3).
► Positionieren Sie die Etikettenlichtschranke mit dem
Griff (4) so, dass der Sensor (1) die Etikettenlücke oder
eine Reflexmarke oder eine Stanzung erfassen kann.
Alternativ, falls die Etiketten von der Rechteckform abwei-
chen:
► Richten Sie die Etikettenlichtschranke mit dem Griff (4)
so aus, dass die in Laufrichtung vorderste Kante des
Etiketts erfasst wird.
► Drehen Sie die Schraube (4) wieder fest.
Drucker einrichten
1
2
3
4
15
