► Setzen Sie die Walzenlagerung (7) auf den Zapfen der
Walze auf und schrauben Sie die Walzenlagerung in die
Lagerplatine (6).
► Hängen Sie die Spendekante des Applikators (4) an der
Schraube (1) und den Stiften (9) ein.
► Ziehen Sie die Schraube (1) fest
Applikator montieren
1 2 3 4

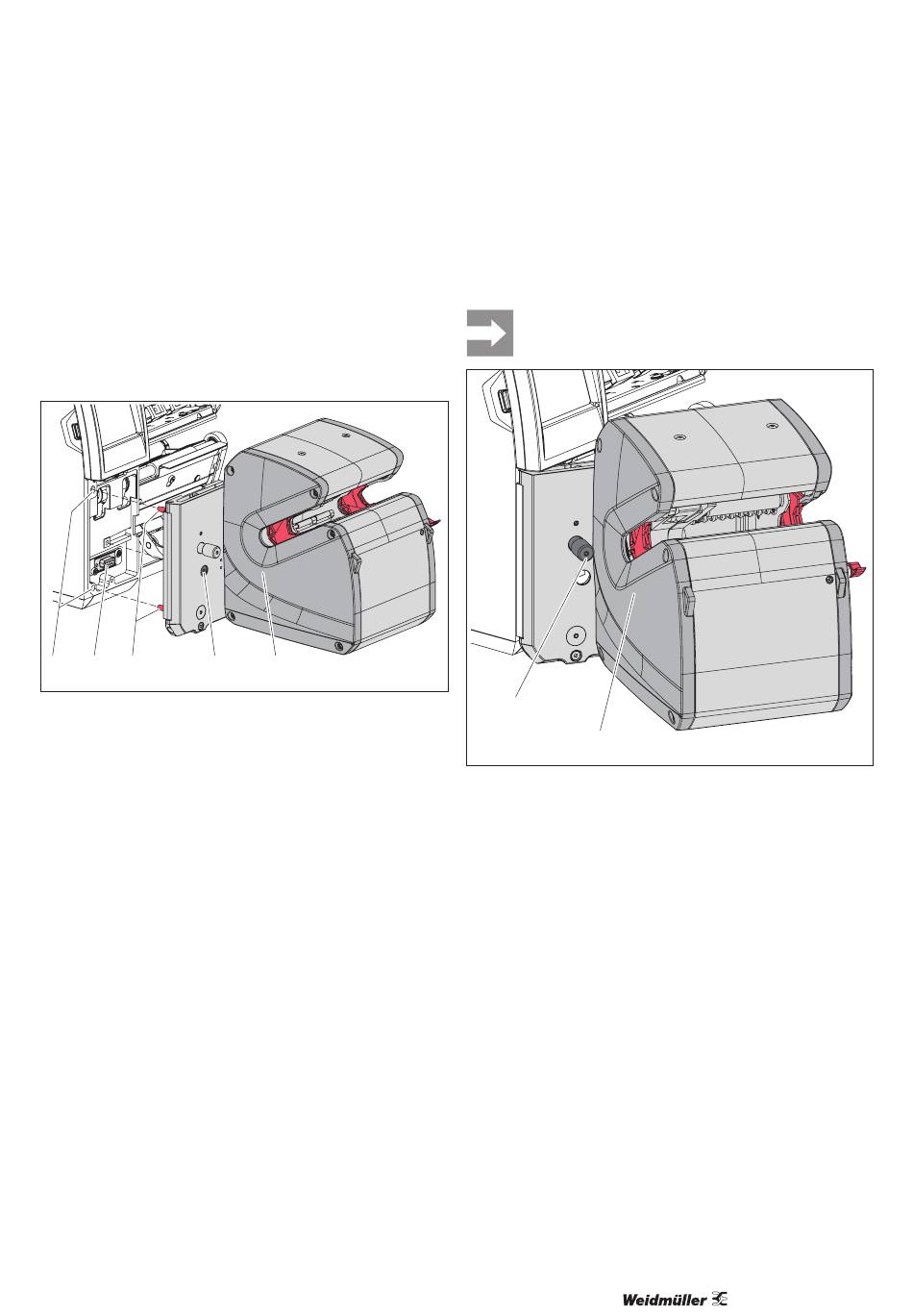

Bild 8.3 Applikator montieren
► Stellen Sie sicher, dass der Drucker vom Netz getrennt
ist, bevor Sie den Applikator montieren oder demontie-
ren.
► Stecken Sie den Applikator (5) mit den Stiften (3) in die
Fangbohrungen (1).
► Schieben Sie den Applikator an den Drucker, um den
Steckverbinder des Applikators mit dem Peripheriean-
schluss (2) des Druckers zu verbinden.
► Sichern Sie den Applikator mit der Schraube (4).
2972190000/01/07.2024
5

8.3 Applikator in Betrieb nehmen

Applikator abschwenken
Zum Einlegen des Materials in den Drucker und
für Servicearbeiten lässt sich die Wickelbaugrup-
pe vom Drucker abschwenken.
1
2
Bild 8.4 Applikator abschwenken
► Lösen Sie die Rändelschraube (1).
► Schwenken Sie die Wickelbaugruppe (2) vom Drucker
ab.
