Material einlegen

Für Details zum Einlegen des Materials siehe
Kapitel 6 auf Seite 16.

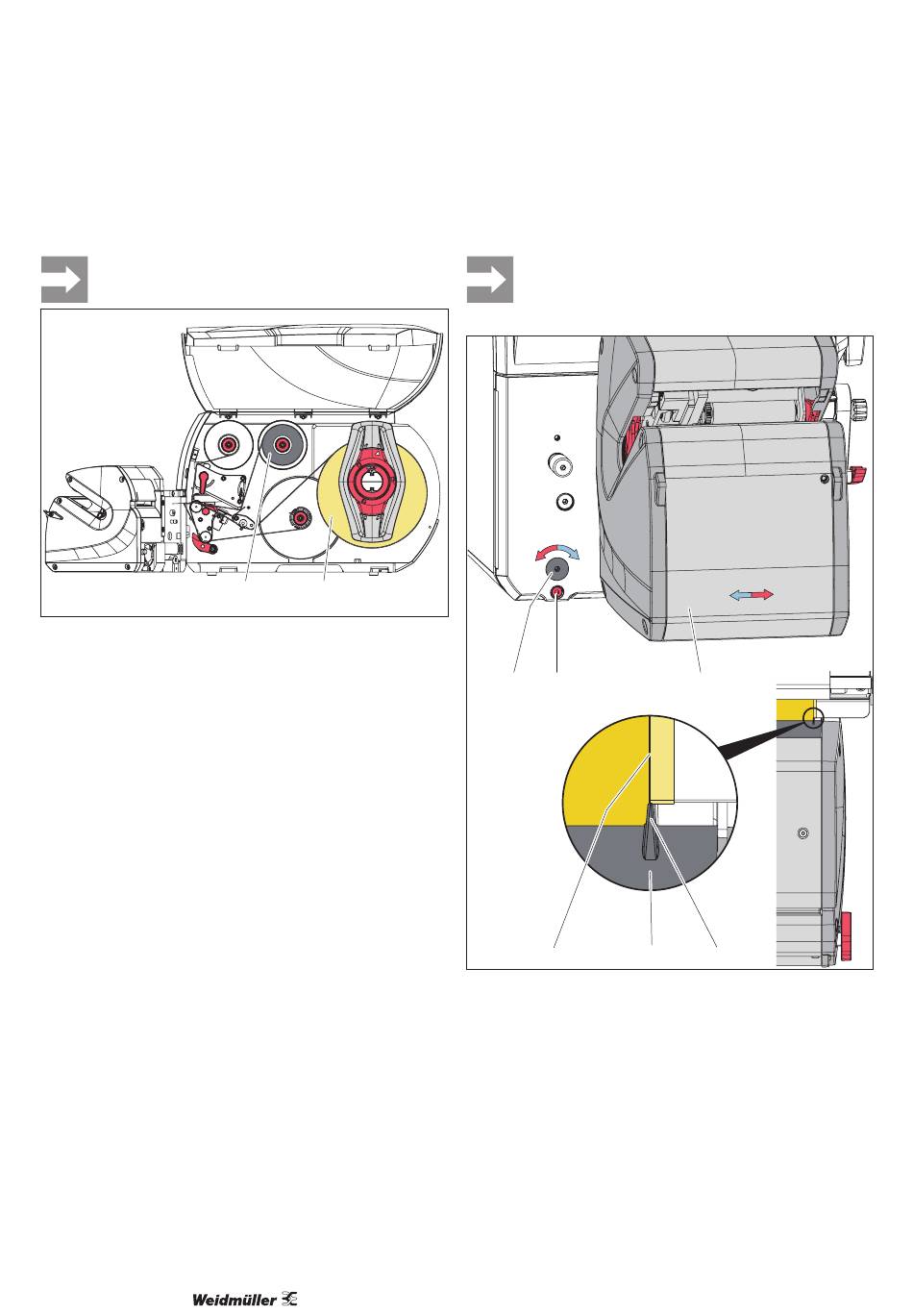

Bild 8.5 Material einlegen
Vorraussetzung: Der Applikator muss vom Drucker abge-
schwenkt sein.
► Legen Sie die Transferfolie (1) und die Etiketten (2) ein
und beachten Sie den Materiallauf, siehe Bild 8.5.
► Schalten Sie den Drucker ein.
► Tippen Sie auf dem Touchdisplay auf das Symbol Eti-
kettenvorschub, um die Synchronisation des Papier-
laufs zu starten.
► Entfernen Sie die beim Vorschub gespendeten Leereti-
ketten.
► X Applikator an den Drucker anschwenken und fixieren.
► Schwenken Sie die Wickelbaugruppe wieder an den
Drucker und ziehen Sie die Rändelschraube fest.
24
1 2

Applikator seitlich ausrichten

Die seitliche Ausrichtung des Applikators ist die
Voraussetzung für die genaue Positionierung der
Etiketten auf dem Produkt unter Nutzung des
Anschlags, siehe Seite 25.
1 2
4
Bild 8.6 Applikator seitlich ausrichten
► Lösen Sie die Schraube (2).
► Richten Sie die Markierung (6) an der Servicetür (5) zur
Kante (4) des Trägermaterials aus. Drehen Sie dafür
den Stellknopf (1), um die Wickelbaugruppe (3) zu ver-
schieben.
► Ziehen Sie die Schraube (2) fest.
3
5 6
