8 Zubehör MultiMark R-Fix
Der Wickelapplikator MultiMark R-Fix ist als Zubehör für
den Drucker MultiMark Plus R vorgesehen, siehe Weid-
müller Online-Katalog. Das Gerät ist zum Etikettieren von
Einzeladern und Kabeln mit einem Durchmesser von 2 –
16 mm bestimmt.
► Betreiben Sie den Applikator nur, wenn die
Drucker-Firmware 5.41.1 oder höher ist.

8.1 Etiketten und Transferfolie

► Verwenden Sie nur die von Weidmüller emp-
fohlenen Wickeletiketten und Thermotransfer-
bänder, siehe Weidmüller Online-Katalog.
► Verschiedene Kennzeichnungssysteme kön-
nen nicht beliebig kombiniert werden. Kenn-
zeichnungsprodukte von Weidmüller können
nur mit Produkten von anderen Herstellern
kombiniert werden, wenn Weidmüller eine Frei-
gabe für den Einsatzzweck erteilt hat. Wenden
Sie ich dafür an den Weidmüller Service.
► Achten Sie darauf, dass die Etiketten sauber
und frei von Gleitmitteln sind.

8.2 Applikator montieren

Blende am Drucker demontieren
1
2

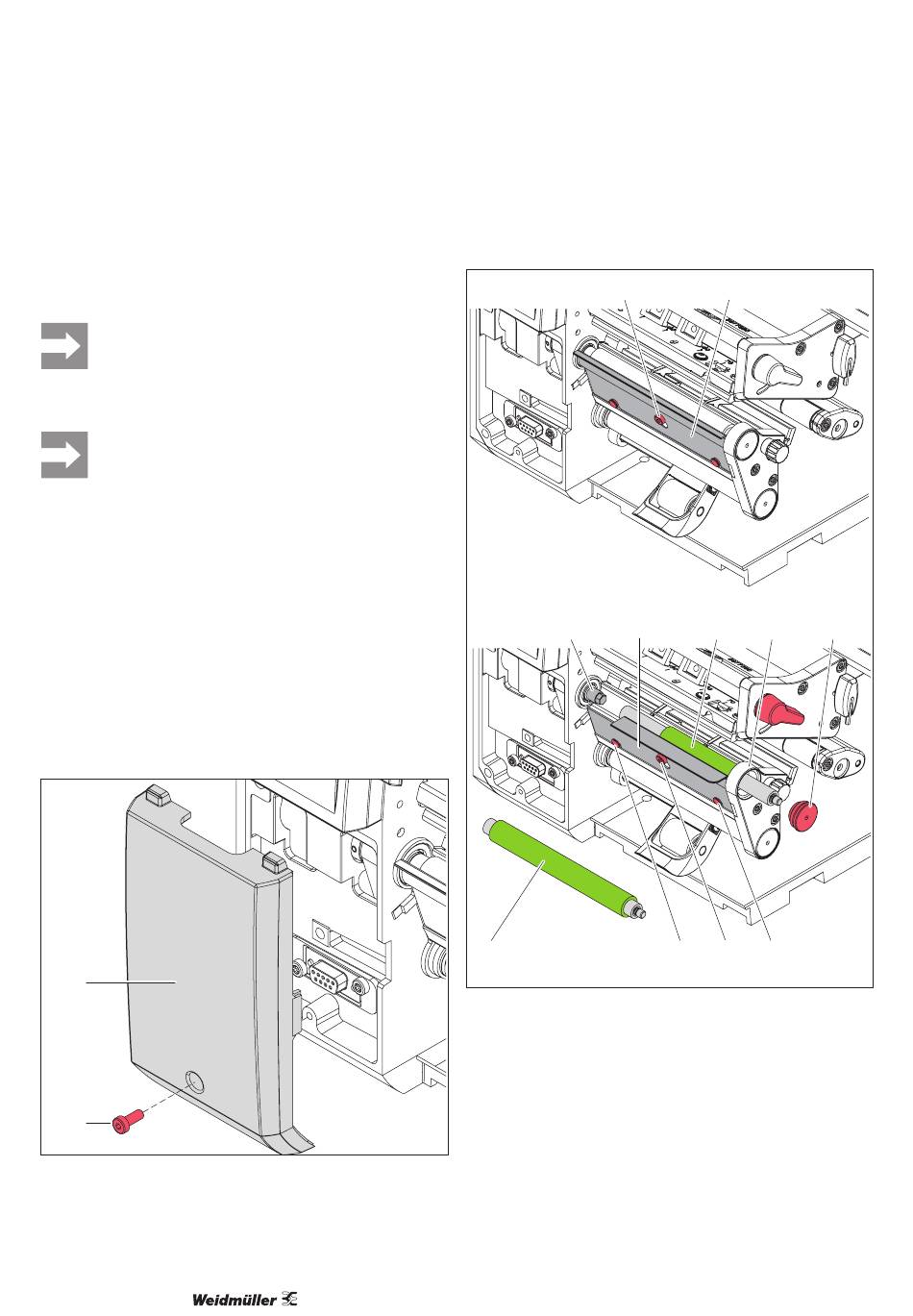

Bild 8.1 Blende demontieren
► Lösen Sie die Schraube (2) und entfernen Sie die Blen-
de (1).
22
Spendekante und Druckwalze wechseln
1
3 4
8
Bild 8.2 Spendekante und Druckwalze wechseln
► Lösen Sie die Schraube (1) um einige Umdrehungen.
► Entnehmen Sie die Standard-Spendekante (2).
► Öffnen Sie die Druckkopfverriegelung.
► Drehen Sie die Walzenlagerung (7) mit dem 2,5-mm-
Sechskantschlüssel aus der Lagerplatine (6) heraus.
► Ziehen Sie die Standard-Druckwalze (8) von der Wel-
le (3) durch die Lagerplatine (6).
► Reinigen Sie die Welle (3).
► Setzen Sie die Druckwalze mit schmaler Gummi-
beschichtung (5) auf die Welle (3). Drehen Sie die
Druckwalze leicht, bis der Sechskant der Welle in den
Innensechskant der Druckwalze greift.
2
5 6 7
9 1 9
