Zubehör MultiMark R-Fix

8.4 System konfigurieren

In diesem Abschnitt werden die zwingenden Einstellungen
für die Funktion des Applikators beschrieben.
Rücktransport einstellen
► Für den Betrieb des Applikators ist es notwen-
dig, nach der Übergabe eines Etiketts vom
Drucker zum Applikator die Vorderkante des
nächsten Etiketts zur Druckzeile zurück zu
transportieren.
► Menü starten.
► Tippen Sie auf dem Touchdisplay auf das Symbol Ein-
stellungen.
► Tippen Sie auf das Symbol Drucken.
► Tippen Sie auf das Symbol Rückzug, und stellen Sie
die Einstellung immer ein.
Grundeinstellung des Spendeoffsets ohne Druckauf-
trag einstellen
► Tippen Sie auf dem Touchdisplay auf das Symbol Eti-
kettenvorschub, um die Spendeposition der Etiketten
zu ermitteln.
Das aktuelle Etikett muss frei gespendet werden, das
nachfolgende Etikett sollte ca. 1 mm vor der Spendekante
anhalten.
► Falls nötig, korrigieren Sie die Spendeposition. Tippen
Sie auf dem Touchdisplay auf das Symbol Einstellun-
gen.
► Tippen Sie auf das Symbol Etikettieren.
► Tippen Sie auf das Symbol Spendeoffset und korrigie-
ren Sie die Spendeposition.

8.5 Etikettieren

3
2
1

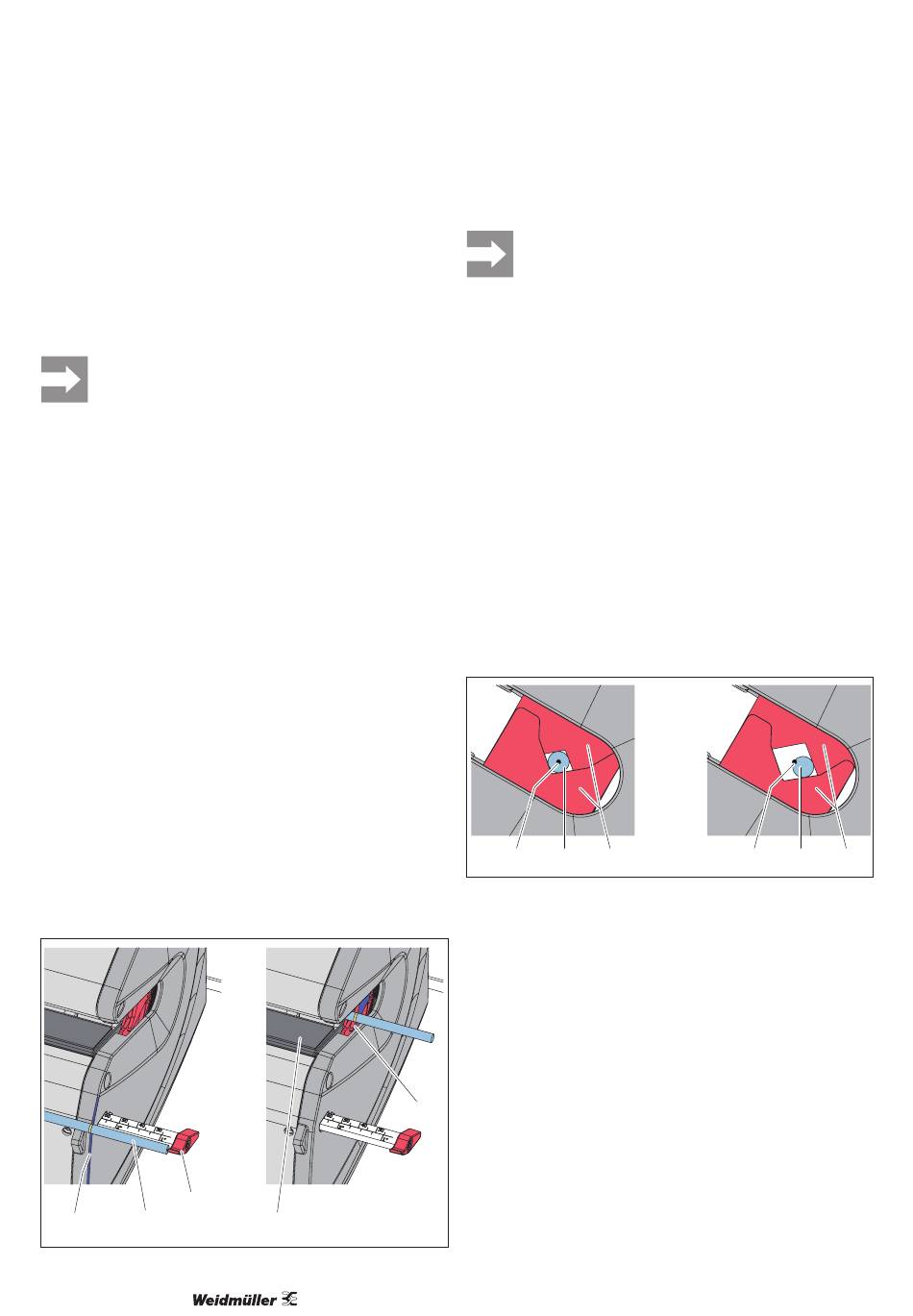

Bild 8.9 Produkt einlegen
26
5
4
Schlaufenbildung am applizierten Etikett!
Durch erhöhten Druck beim Einlegen kann das
Produkt (2) über die Drehachse (6) des Applika-
tors hinaus geschoben werden. Am Etikett kön-
nen sich Schlaufen bilden.
► Vermeiden Sie erhöhten Druck beim Einlegen
des Produkts.
► Legen Sie das Ende des Produkts (2) an den Anschlag
(3).
► Greifen Sie das Produkt mit Daumen und/oder Zeige-
finger der rechten Hand an der Außenfläche (1) der
Abdeckung. Halten Sie das Produkt gleichzeitig mit dem
linken Daumen und Zeigefinger im Abstand von 1 bis 2
Zentimeter zur Abdeckung.
► Führen Sie das Produkt mit dieser Griffhaltung in die
Zentrierblenden, so dass Daumen und/oder Zeigefinger
der rechten Hand die Zentrierblende (5) berühren.
Durch das Einschieben des Produkts schließen sich die
Zentrierblenden durch.
► Halten Sie flexibles Material dabei straff.
Wenn beide Zentrieblenden geschlossen sind, ist der Ap-
plikator bereit zum Ettiketieren.
6 2 5
Bild 8.10 Produkt in Zentrierblende
Der Wickelvorgang startet, sobald das Kabel in den Ap-
plikator gelegt wird. Dabei wird der Berührschutz (4) ge-
schlossen und das Etikett um das Produkt gewickelt.
► Halten Sie das Produkt mit beiden Händen während des
Wickelvorgangs.
Am Ende des Wickelvorgangs öffnet sich der Berühr-
schutz.
► Entnehmen Sie das etikettierte Produkt.
6 2 5
