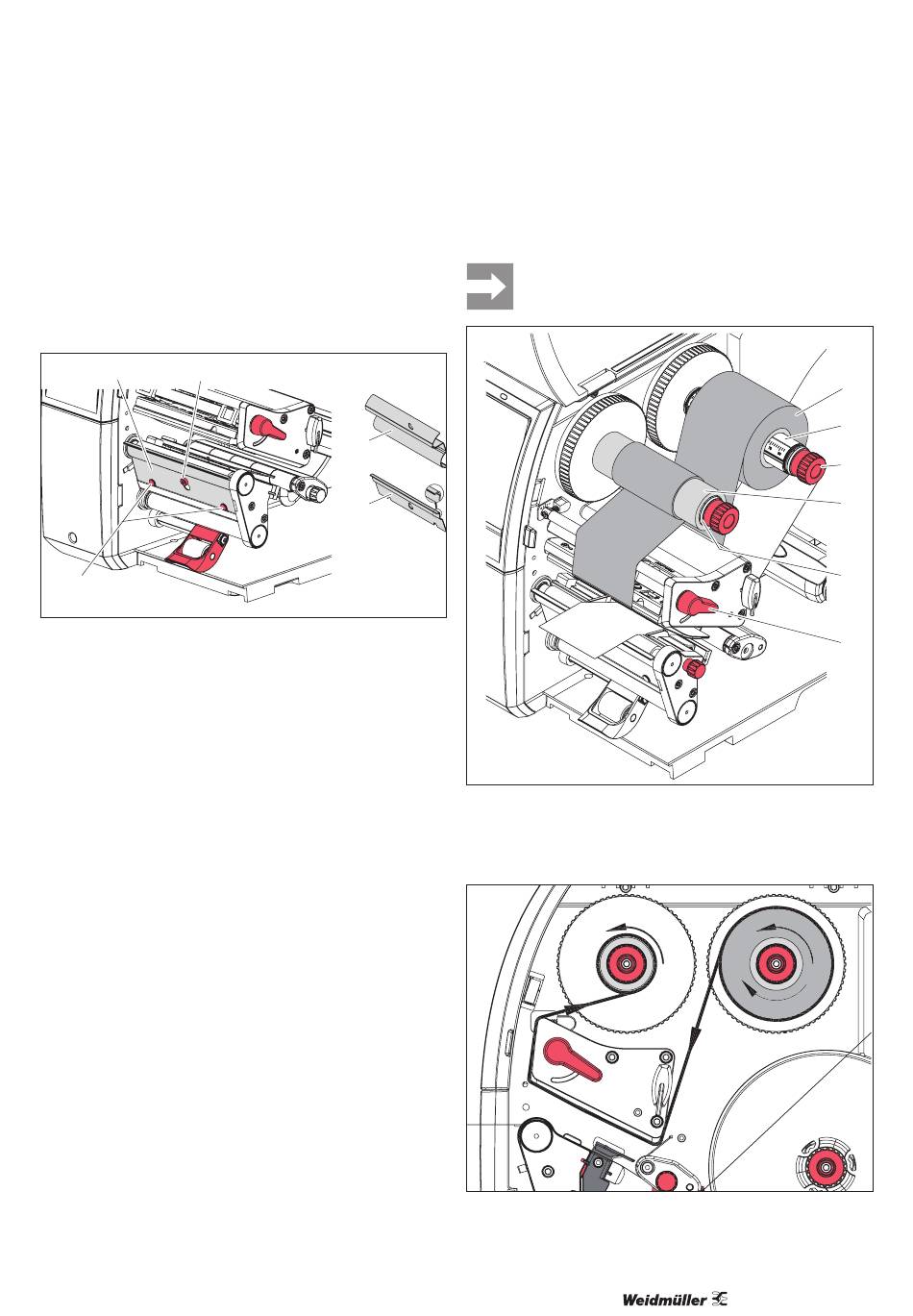

6.7 Umlenkblech oder Spendekante ab- und
anbauen
Um den Drucker für einen anderen Betriebsmodus umzu-
rüsten, muss ggf. ein Umlenkblech (2a) oder eine Spende-
kante (2b) montiert werden.
2 3
1
Bild 6.7

Umlenkblech oder Spendekante ab- und anbauen

Blech abbauen
► Lösen Sie die Schraube (3) um mehrere Umdrehungen.
► Schieben Sie das Blech (2) nach oben, um es abzuneh-
men.
Blech anbauen
► Setzen Sie das Blech (2) auf die Schraube (3) und
schieben Sie es nach unten hinter die Stifte (1).
► Ziehen Sie die Schraube (3) an.
2972190000/01/07.2024

6.8 Transferfolie einlegen

2a
2b
Bild 6.8
Der Transferfolienlauf gilt für Folien mit innengewickelter
Beschichtungsseite.
Bild 6.9
► Reinigen Sie den Druckkopf, bevor Sie eine
Transferfolie einlegen, siehe Kapitel 8.
Transferfolie einlegen
Transferfolienlauf
Drucker einrichten
1
2
3
4
5
6
