11.3 Maße für Reflexmarken

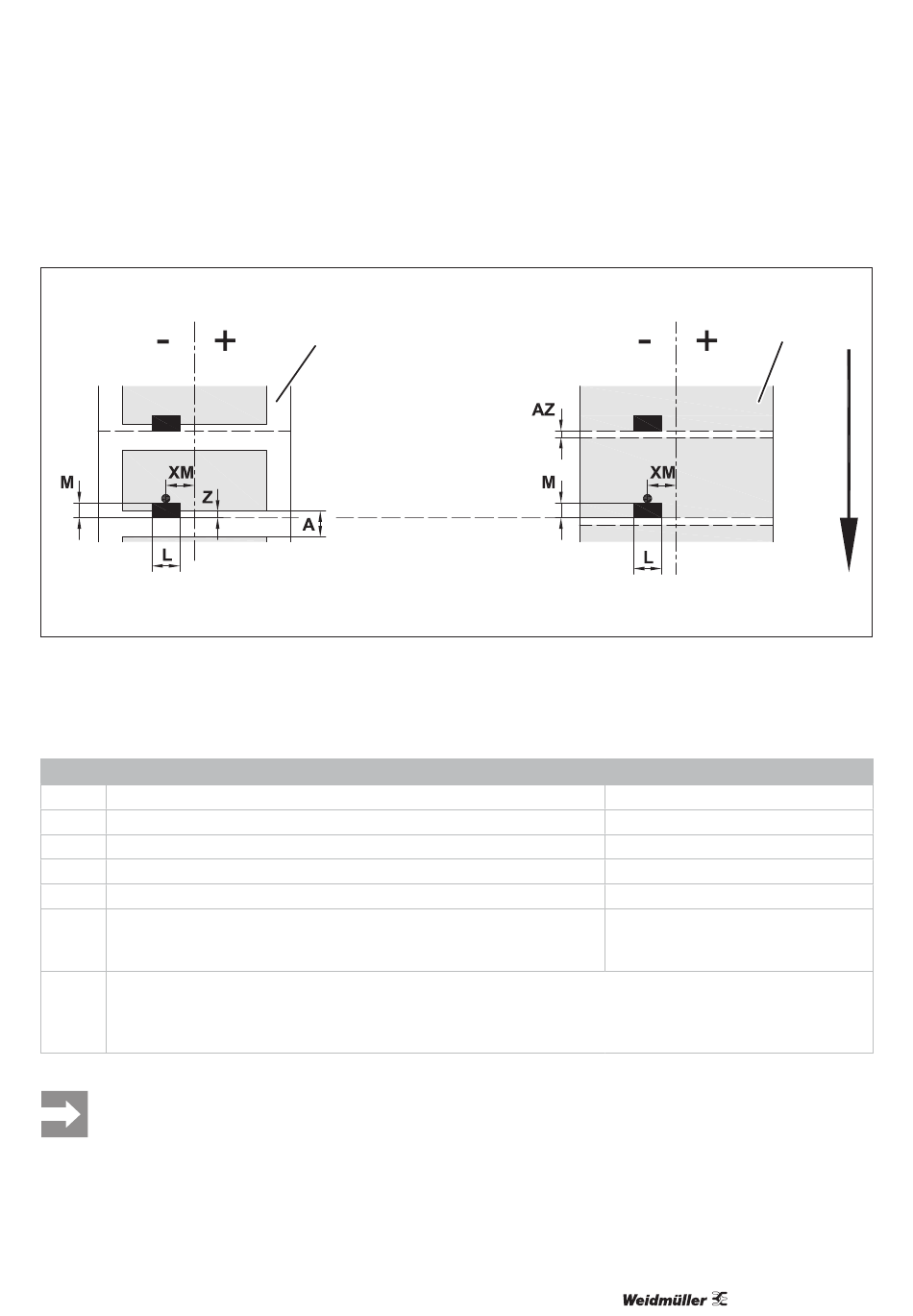

Bild 11.3 Maße für Reflexmarken, * = Laufrichtung
1 Etiketten mit Reflexmarken
2 Endlosmaterial mit Reflexmarken
3 Virtueller Etikettenanfang Reflexmarke
Maß Benennung
A Etikettenabstand
AZ Druckzonenabstand
L Breite der Reflexmarke
M Höhe der Reflexmarke
XM Abstand Marke - Mitte Papierlauf
3
Z Abstand virtueller Etikettenanfang - tatsächlicher
Etikettenanfang
► Softwareeinstellung anpassen
– Reflexmarken müssen sich auf der Rückseite des Materials befinden.
– Etikettenlichtschranke für Reflexmarken auf der Voderseite auf Anfrage.
– Angaben gelten für schwarze Marken.
– Farbige Marken werden eventuell nicht erkannt. Vorabtest durchführen.
Die Erkennung von Reflexmarken durch den
Etikettensensor ist bei transluzenten Materialien
nicht nur im Reflex- sondern auch im Durchlicht-
verfahren möglich.
2972190000/01/07.2024
1
3
2
Maße in mm
> 2
> 2
> 5
3 - 10
55 - ±0
0 bis A / empfohlen : 0
Material
*
