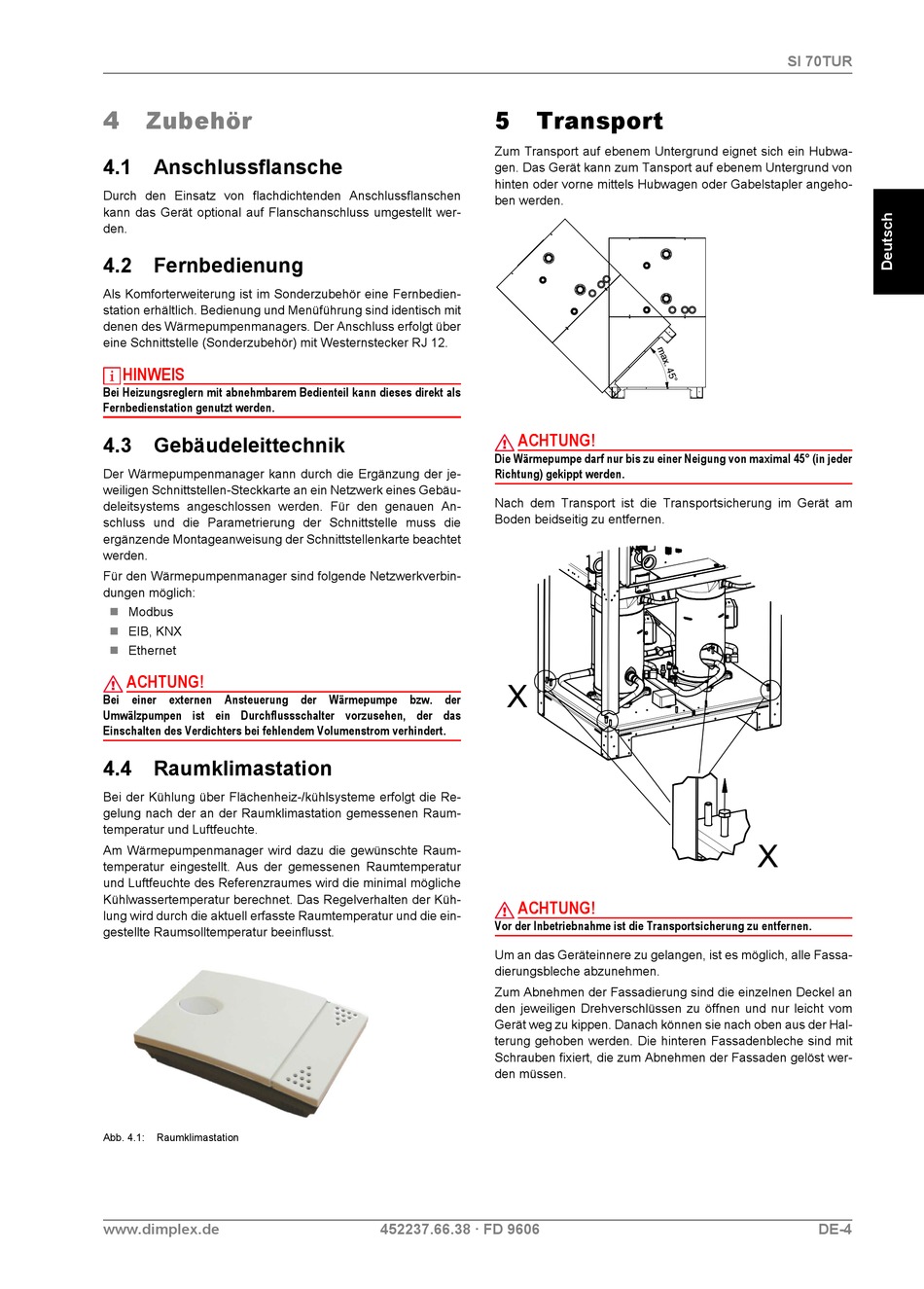

4 Zubehör

4.1 Anschlussflansche

Durch den Einsatz von flachdichtenden Anschlussflanschen
kann das Gerät optional auf Flanschanschluss umgestellt wer-
den.

4.2 Fernbedienung

Als Komforterweiterung ist im Sonderzubehör eine Fernbedien-
station erhältlich. Bedienung und Menüführung sind identisch mit
denen des Wärmepumpenmanagers. Der Anschluss erfolgt über
eine Schnittstelle (Sonderzubehör) mit Westernstecker RJ 12.
HINWEIS
Bei Heizungsreglern mit abnehmbarem Bedienteil kann dieses direkt als
Fernbedienstation genutzt werden.
4.3 Gebäudeleittechnik
Der Wärmepumpenmanager kann durch die Ergänzung der je-
weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Gebäu-
deleitsystems angeschlossen werden. Für den genauen An-
schluss und die Parametrierung der Schnittstelle muss die
ergänzende Montageanweisung der Schnittstellenkarte beachtet
werden.
Für den Wärmepumpenmanager sind folgende Netzwerkverbin-
dungen möglich:
 Modbus
 EIB, KNX
 Ethernet
ACHTUNG!
Bei einer externen Ansteuerung der Wärmepumpe bzw. der
Umwälzpumpen ist ein Durchflussschalter vorzusehen, der das
Einschalten des Verdichters bei fehlendem Volumenstrom verhindert.

4.4 Raumklimastation

Bei der Kühlung über Flächenheiz-/kühlsysteme erfolgt die Re-
gelung nach der an der Raumklimastation gemessenen Raum-
temperatur und Luftfeuchte.
Am Wärmepumpenmanager wird dazu die gewünschte Raum-
temperatur eingestellt. Aus der gemessenen Raumtemperatur
und Luftfeuchte des Referenzraumes wird die minimal mögliche
Kühlwassertemperatur berechnet. Das Regelverhalten der Küh-
lung wird durch die aktuell erfasste Raumtemperatur und die ein-
gestellte Raumsolltemperatur beeinflusst.
Abb. 4.1: Raumklimastation
www.dimplex.de
5

Transport

Zum Transport auf ebenem Untergrund eignet sich ein Hubwa-
gen. Das Gerät kann zum Tansport auf ebenem Untergrund von
hinten oder vorne mittels Hubwagen oder Gabelstapler angeho-
ben werden.
ACHTUNG!
Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° (in jeder
Richtung) gekippt werden.
Nach dem Transport ist die Transportsicherung im Gerät am
Boden beidseitig zu entfernen.
;
ACHTUNG!
Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.
Um an das Geräteinnere zu gelangen, ist es möglich, alle Fassa-
dierungsbleche abzunehmen.
Zum Abnehmen der Fassadierung sind die einzelnen Deckel an
den jeweiligen Drehverschlüssen zu öffnen und nur leicht vom
Gerät weg zu kippen. Danach können sie nach oben aus der Hal-
terung gehoben werden. Die hinteren Fassadenbleche sind mit
Schrauben fixiert, die zum Abnehmen der Fassaden gelöst wer-
den müssen.
